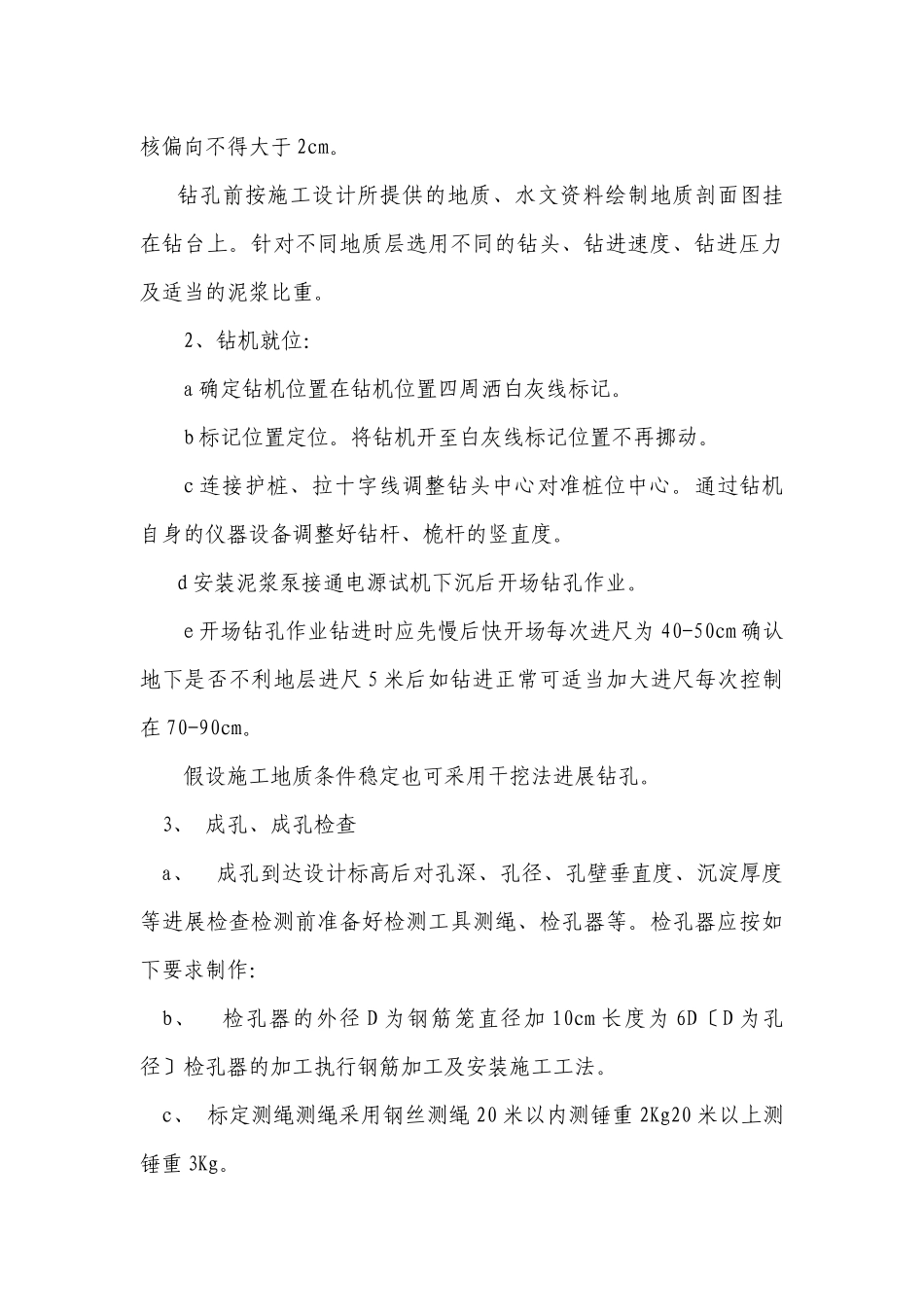

1〕施工钻孔灌注桩采用旋挖钻机成孔根据不同孔径分别采用不同直径的钻头。利用导法灌注水下混凝土。为防止坍孔施工中严格控制井口护筒埋设、泥浆比重和孔内水头清孔后迅速灌注水下混凝土。本标段共装备4台KP2000型旋挖钻机完成全标段的钻孔工作。2〕施工工艺现场调查→测量放线及定桩位→配制泥浆→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位及钻进→成孔检查→清孔→吊放钢筋笼→安装砼导→灌筑水下砼→桩成品检测、验收3）施工准备①场地平整：场地平坦时用推土机平整场地去除现场杂物硬化场地。②桩位测量：在平整好的场地上测定桩位用方木桩准确标识各桩的中心位置及高程。③护筒的制作与埋设1、护筒制作护筒采用钢质护筒4m以内的护筒采用厚不小于5mm后的钢板制作顶部、中部和底部加焊5mm厚15cm高加强圈；长度大于4m的钢护筒采用厚不小于6mm厚钢板制作顶部、中部和底部分别加焊6mm厚15cm高加强圈护筒钢板接头焊接实、饱满不得漏浆。制作时钢护筒的内径比桩径大200-400mm。2、护筒埋设钢护筒埋置高出施工地面0.3m；假设桩孔在河流中应将钢护筒埋置至较坚硬实的土层中深0.5m以上；钢护筒顶高出施工水位或地下水位1.5m并高出施工地面0.3m。〔1〕埋设护筒采用挖坑法由吊车安放。〔2〕测量队对要埋设护筒的桩位进展放样现场技术人员复核所挖坑直径为护筒直径加40cm深度为护筒长度。〔3〕在孔内回填30～50cm粘土并夯击实。〔4〕利用护桩拉线绳定出桩位中心再用线锤将桩位中心点引至孔底。〔5〕用吊车吊放护筒至坑内用线绳连接护筒顶部吊垂线用吊车挪动护筒使护筒中心根本与桩位中心重合其偏向不大于3cm。〔6〕护筒位置确定后吊垂线用钢卷尺量测护筒顶部、中部、底部间隔垂线的间隔检查护筒的竖直度。护筒斜度不大于1％。〔7〕符合要求后在护筒周围对称填土对称夯实。〔8〕四周夯填完成后再次检测护筒的中心位置和竖直度。〔9〕测量护筒顶高程根据桩顶设计高计算桩孔需挖的深度。④钻孔泥浆：钻孔泥浆：在开钻前应选择和备足良好的造浆粘土或膨润土利用冲击造浆。钻孔中泥浆比重一般地层1.1-1.3,松散地层1.4-1.6。泥浆粘度一般地层16-20s卵石层为25-35s。4〕钻孔1、钻机就位前应对主要机具及配套设备进展检查、维修。放置钻机的起吊滑轮线、钻头和钻孔中心线三者应在同一铅垂线上其校核偏向不得大于2cm。钻孔前按施工设计所提供的地质、水文资料绘制地质剖面图挂在钻台上。针对不同地质层选用不同的钻头、钻进速度、钻进压力及适当的泥浆比重。2、钻机就位：a确定钻机位置在钻机位置四周洒白灰线标记。b标记位置定位。将钻机开至白灰线标记位置不再挪动。c连接护桩、拉十字线调整钻头中心对准桩位中心。通过钻机自身的仪器设备调整好钻杆、桅杆的竖直度。d安装泥浆泵接通电源试机下沉后开场钻孔作业。e开场钻孔作业钻进时应先慢后快开场每次进尺为40-50cm确认地下是否不利地层进尺5米后如钻进正常可适当加大进尺每次控制在70-90cm。假设施工地质条件稳定也可采用干挖法进展钻孔。3、成孔、成孔检查a、成孔到达设计标高后对孔深、孔径、孔壁垂直度、沉淀厚度等进展检查检测前准备好检测工具测绳、检孔器等。检孔器应按如下要求制作：b、检孔器的外径D为钢筋笼直径加10cm长度为6D〔D为孔径〕检孔器的加工执行钢筋加工及安装施工工法。c、标定测绳测绳采用钢丝测绳20米以内测锤重2Kg20米以上测锤重3Kg。d、测量护筒顶标高根据桩顶设计标高计算孔深。以护筒顶面为基准面用测绳测量孔深并记录测量时测量五处〔中心一处四周对应护桩各测量一处〕孔深按最小测量值当最小测量值小于设计孔深时继续钻进。现场技术人员应严格控制孔深不得用超钻代替钻渣沉淀。e、用检孔器检测孔径和孔的竖直度检孔器对中后在孔内靠自重下沉不借助其他外力顺利下至孔底不停顿证明钻孔符合及设计要求如不能顺利下至孔底时用钻机进展扩孔处理。f、检测：孔深、孔径不小于设计规定；钻孔倾斜度误差不大于1％；沉渣厚度符合设计规定：对于直径≤1.5m的桩≤300mm；对于直径＞1.5m的桩或桩长＞40m或土质较差的桩≤500mm。桩位误差不大于50mm。4、清孔a用换浆、抽浆、掏渣、空压机冲气、泥浆置换等进展清孔至孔...
