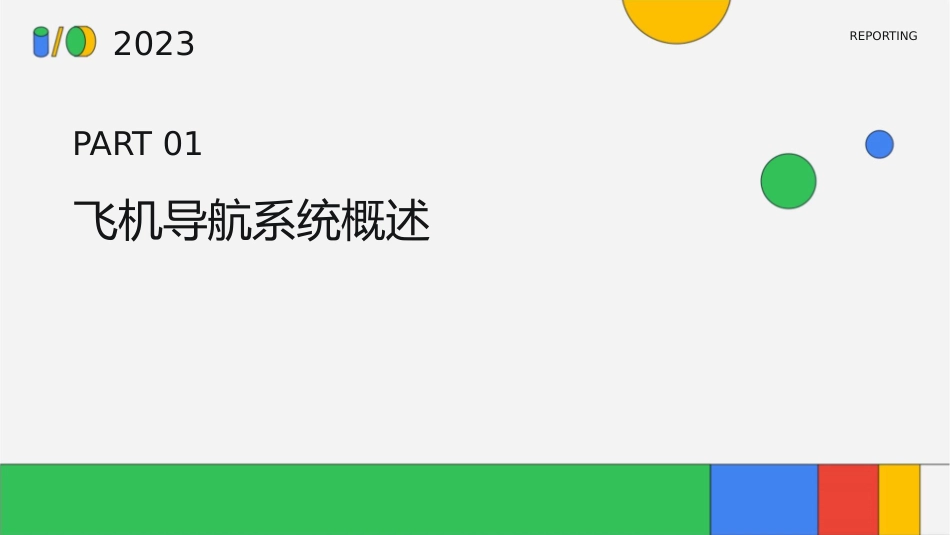

2023REPORTING飞机导航系统课件•飞机导航系统概述2023REPORTINGPART01飞机导航系统概述飞机导航系统的定义与功能定义飞机导航系统是指用于引导飞机沿预定航线安全、准时到达目的地的设备和技术手段。确定飞机位置提供气象信息通过与气象部门的数据交换，获取飞行过程中所需的气象信息，如风向、风速、温度、气压等。通过接收和处理地面导航设施发出的信号，确定飞机在空中的位置。引导飞机飞行规划飞行航线实时监测飞机航向、速度和高度等参数，确保飞机沿预定航线飞行。根据起点和终点坐标，规划出最安全、最经济的航线。飞机导航系统的历史与发展早期导航手段卫星导航时代包括地标导航、天文导航和无线电导航等。20世纪70年代，卫星导航系统逐渐取代雷达成为主要的导航手段。雷达导航时代现代导航系统20世纪50年代开始，雷达成为飞机导航的主要手段。随着科技的发展，现代飞机导航系统融合了多种导航手段，提高了导航精度和可靠性。飞机导航系统的分类与组成分类按照使用方式和原理，飞机导航系统可分为惯性导航系统、无线电导航系统、卫星导航系统等。组成飞机导航系统通常由接收机、显示器、控制器等部分组成。接收机负责接收地面导航设施发出的信号，显示器用于显示飞机位置、航向等信息，控制器则用于控制整个导航系统的运行。2023REPORTINGPART02飞机导航系统的工作原理飞机导航系统的基本原理飞机导航系统是用于确定飞机位置、航向和速度的系统，通过接收和处理来自地面导航设施和卫星的信号，计算出飞机的位置和航向信息。飞机导航系统采用多种导航方式，如无线电导航、惯性导航和卫星导航等，以提供高精度、可靠的位置和航向信息。飞机导航系统的工作流程飞机上的导航设备接收来自地面导航设施和卫星的信号，包括无线电信号、雷达信号和卫星信号等。导航设备将这些信号进行处理，计算出飞机的位置、航向、高度和速度等信息，并将这些信息显示在仪表盘上或传输给飞行员。飞行员根据导航信息进行飞行控制，确保飞机按照预定的航线飞行，并避免飞行冲突。飞机导航系统的关键技术信号处理技术飞机导航系统需要处理来自不同导航设备的信号，提取有用的信息并进行误差校正，以提高导航精度。高精度定位技术飞机导航系统需要高精度定位技术来确定飞机的位置和航向，包括卫星定位技术和惯性导航技术等。数据融合技术将不同导航方式的数据进行融合，以提高导航系统的可靠性和精度，降低误差。2023REPORTINGPART03飞机导航系统的应用场景民用航空导航民用航空导航主要应用于商业航班、通勤航班和私人飞机等。民用航空导航系统需要满足国际民航组织（ICAO）的标准和规定，以确保飞行安全和航班正点率。民用航空导航系统包括仪表着陆系统（ILS）、全向信标（VOR）、全球定位系统（GPS）等多种导航设备，为飞行员提供准确的飞行路线和位置信息。军用航空导航军用航空导航主要应用于战斗机、轰炸机、侦察机等军事用途。军用航空导航系统需要具备高精度、高可靠性和抗干扰能力，以满足军事作战的需求。军用航空导航系统包括塔康（TACAN）、信标接收机、卫星定位系统等，为飞行员提供准确的导航和定位信息。通用航空导航通用航空导航主要应用于小型飞机、直升机、私人飞机等非商业用途。通用航空导航系统的要求相对较低，但也需要满足一定的安全和精度要求。通用航空导航系统通常采用简单的仪表和导航设备，如无线电罗盘、空速表、高度表等，为飞行员提供基本的飞行路线和位置信息。2023REPORTINGPART04飞机导航系统的未来发展飞机导航系统的技术革新010203卫星导航技术惯性导航技术多模态融合技术利用更多的卫星和更精确的接收设备，提高导航的精度和可靠性。结合传感器和算法，提高导航的自主性和连续性。将不同导航模式进行融合，提高导航的适应性和容错性。飞机导航系统的智能化发展自动化飞行控制人机交互优化智能决策支持通过智能化导航系统，实现飞机的自主飞行和自动控制。提高导航系统的人机交互性能，使飞行员能够更高效地操作飞机。利用人工智能技术，为飞行员提供智能化的决策支持和建议。飞机导航系统与其他技术的融合与通信技术的融合实现更高效和可靠的数据传输和处理。...
