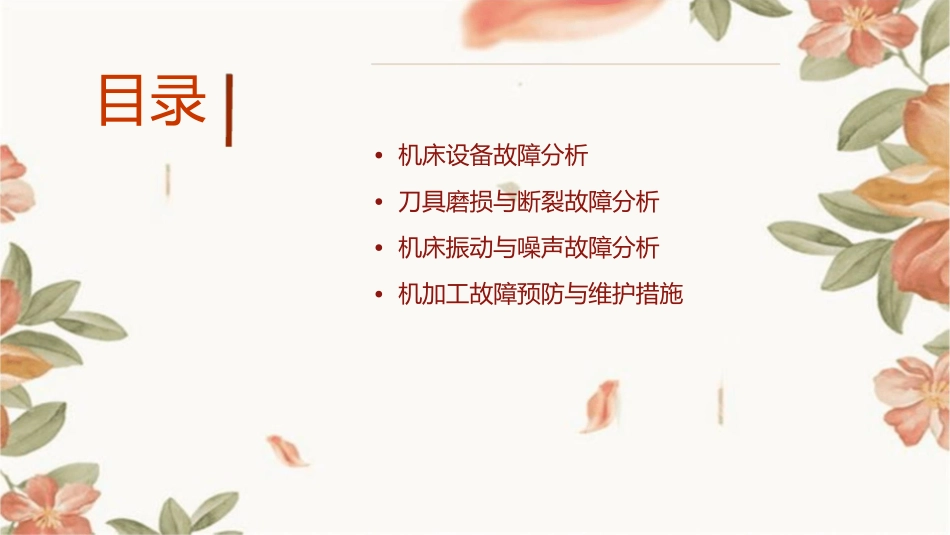

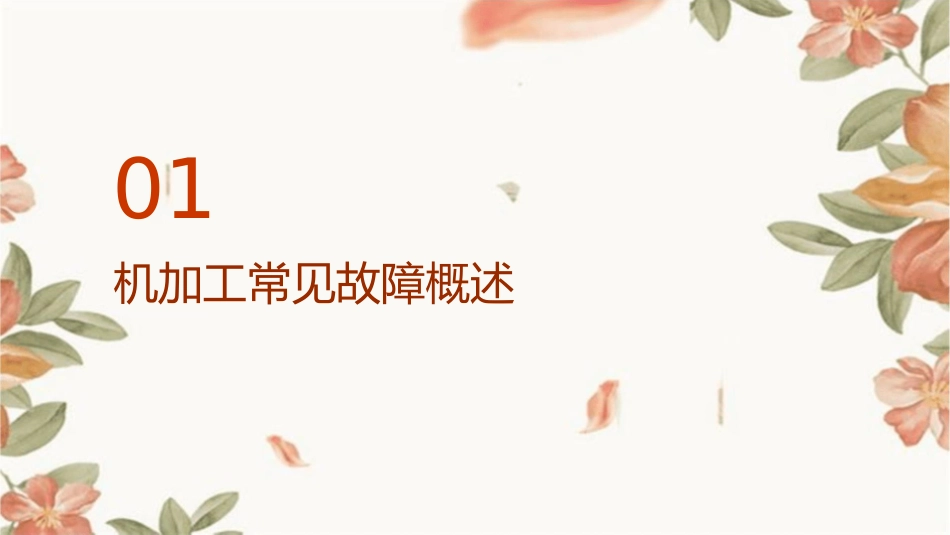

机加工常见故障分析课件目录•机床设备故障分析•刀具磨损与断裂故障分析•机床振动与噪声故障分析•机加工故障预防与维护措施01机加工常见故障概述机加工故障的定义与分类定义机加工故障是指机器在加工过程中出现的意外情况，导致加工工件出现质量问题或机器损坏。分类根据故障原因和影响，机加工故障可分为硬件故障、软件故障、操作失误和其他外部因素引起的故障。机加工故障的危害性生产效率下降010203机加工故障会导致生产流程中断，生产效率下降，影响整体交货期。增加生产成本机加工故障需要维修或更换设备，增加了生产成本。降低产品质量机加工故障可能导致工件出现质量问题，影响产品信誉和客户满意度。机加工故障的原因分析操作不当原材料问题操作人员技能不足或操作不规范原材料质量不佳或存在杂质等问题也可能导致机加工故障。可能导致机加工故障。01020304设备老化维护不当机加工设备长时间使用会导致部件磨损和老化，增加故障风险。定期维护和保养是减少机加工故障的重要措施，但有时可能因维护不当而导致故障。02机床设备故障分析车床常见故障分析刀架类故障刀架松动或定位不准确：刀架的松动或定位不准确会导致刀具无法正确安装或加工过程中产生误差。需要检查刀架的锁紧装置和定位元件是否正常工作。刀架旋转异常：刀架旋转异常可能是由于轴承磨损、齿轮故障或润滑不良引起的。需要检查刀架的传动系统是否正常，及时更换磨损的元件。车床常见故障分析主轴类故障主轴振动或噪声过大：主轴的振动或噪声过大可能是由于轴承磨损、主轴箱内齿轮啮合不良或润滑不良引起的。需要检查主轴轴承、齿轮及润滑系统，及时更换磨损元件。主轴发热：主轴发热可能是由于轴承润滑不良、轴承间隙过小或主轴冷却系统故障引起的。需要检查主轴润滑和冷却系统，调整轴承间隙。铣床常见故障分析传动系统故障齿轮箱内齿轮损坏：齿轮箱内齿轮损坏会导致传动不平稳和噪声过大。需要检查齿轮箱内齿轮的啮合情况，及时更换损坏的齿轮。皮带传动故障：皮带传动故障可能是由于皮带磨损、张紧不当或传动轴故障引起的。需要检查皮带和传动轴是否正常工作，调整皮带张紧装置。铣床常见故障分析进给系统故障01工作台移动不均匀：工作台移动不均匀可能是由于导轨润滑不良、导轨间隙过大或传动丝杠故障引起的。需要检查导轨和传动丝杠是否正常工作，调整导轨间隙和丝杠预紧力。02进给系统振动过大：进给系统振动过大可能是由于轴承损坏、丝杠窜动或电机与丝杠不同轴引起的。需要检查进给系统的轴承和丝杠是否正常工作，调整电机与丝杠的同轴度。0303刀具磨损与断裂故障分析刀具磨损故障分析正常磨损粘结磨损扩散磨损刀具在切削过程中，切削刃与工件之间摩擦导致磨损。这种磨损与切削速度、进给速度、切削深度等参数有关。刀具与工件之间存在粘结现象，导致刀具切削刃部分被工件带走，造成磨损。在高温、高压的切削条件下，刀具材料与工件材料之间发生扩散现象，造成刀具磨损。刀具断裂故障分析010203正常断裂切削力过大断裂热处理不当断裂刀具长时间使用后，由于疲劳、老化等原因导致刀具断裂。切削过程中，切削力超过刀具承受能力导致刀具断裂。刀具热处理过程中，操作不当导致刀具内部存在裂纹等缺陷，使用时裂纹扩展导致刀具断裂。04机床振动与噪声故障分析机床振动故障分析01020304转子不平衡轴承间隙不当轴弯曲滚动轴承损坏转子不平衡可能是由于转子材料不均匀、转子弯曲、转子与轴配合不紧等原因造成的。振动频率与转子的转速相同时，会产生强烈的振动。轴承间隙过大或过小都可能导致振动。如果轴承间隙过大，会导致转子与定子之间的接触不良，产生高频振动。如果轴承间隙过小，会导致轴承摩擦加剧，产生低频振动。轴弯曲时，转动过程中轴的各个部位会以不同的半径扫过工作面，从而引起振动。这种振动的特征是轴心轨迹为一椭圆。滚动轴承损坏时，会产生与滚动轴承的转速相同的振动，这是因为滚动轴承的内外环沿轴向跳动造成轴颈的轴线发生周期性移动。机床噪声故障分析液压系统噪声液压系统噪声是由于液压油不干净、液压元件磨损、液压管路漏气等原因引起的。液压系统噪声通常具有连续、沉闷的特...
