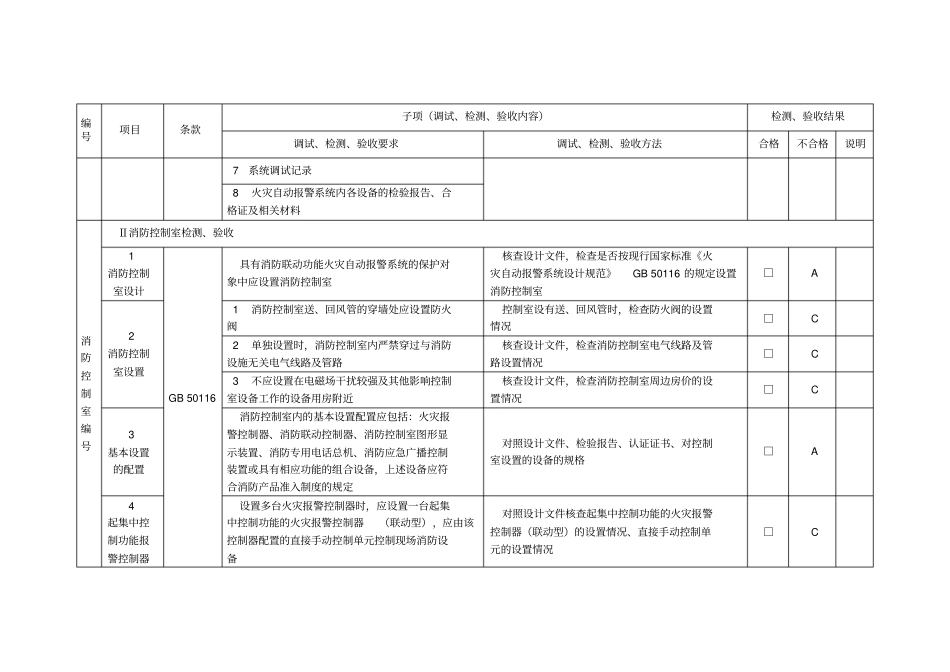

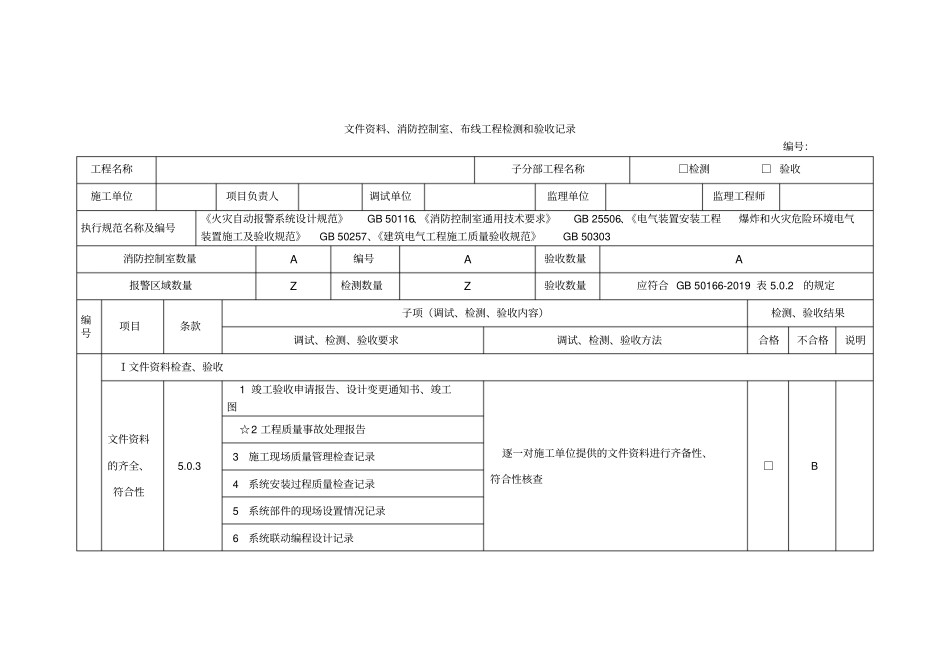

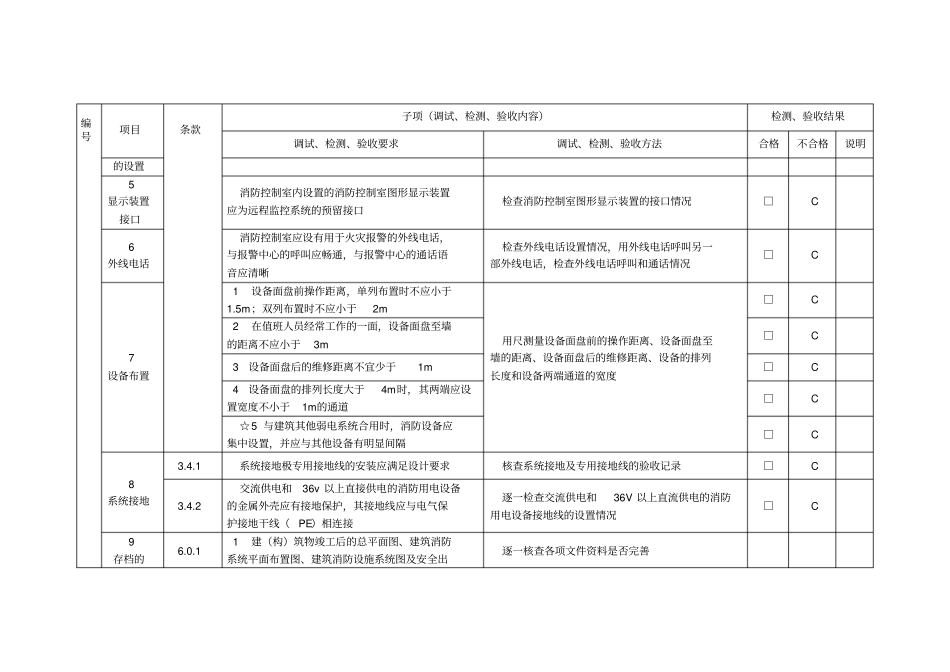

文件资料、消防控制室、布线工程检测和验收记录编号：工程名称子分部工程名称□检测□验收施工单位项目负责人调试单位监理单位监理工程师执行规范名称及编号《火灾自动报警系统设计规范》GB50116、《消防控制室通用技术要求》GB25506、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257、《建筑电气工程施工质量验收规范》GB50303消防控制室数量A编号A验收数量A报警区域数量Z检测数量Z验收数量应符合GB50166-2019表5.0.2的规定编号项目条款子项（调试、检测、验收内容）检测、验收结果调试、检测、验收要求调试、检测、验收方法合格不合格说明Ⅰ文件资料检查、验收文件资料的齐全、符合性5.0.31竣工验收申请报告、设计变更通知书、竣工图逐一对施工单位提供的文件资料进行齐备性、符合性核查□B☆2工程质量事故处理报告3施工现场质量管理检查记录4系统安装过程质量检查记录5系统部件的现场设置情况记录6系统联动编程设计记录编号项目条款子项（调试、检测、验收内容）检测、验收结果调试、检测、验收要求调试、检测、验收方法合格不合格说明7系统调试记录8火灾自动报警系统内各设备的检验报告、合格证及相关材料消防控制室编号Ⅱ消防控制室检测、验收1消防控制室设计GB50116具有消防联动功能火灾自动报警系统的保护对象中应设置消防控制室核查设计文件，检查是否按现行国家标准《火灾自动报警系统设计规范》GB50116的规定设置消防控制室□A2消防控制室设置1消防控制室送、回风管的穿墙处应设置防火阀控制室设有送、回风管时，检查防火阀的设置情况□C2单独设置时，消防控制室内严禁穿过与消防设施无关电气线路及管路核查设计文件，检查消防控制室电气线路及管路设置情况□C3不应设置在电磁场干扰较强及其他影响控制室设备工作的设备用房附近核查设计文件，检查消防控制室周边房价的设置情况□C3基本设置的配置消防控制室内的基本设置配置应包括：火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话总机、消防应急广播控制装置或具有相应功能的组合设备，上述设备应符合消防产品准入制度的规定对照设计文件、检验报告、认证证书、对控制室设置的设备的规格□A4起集中控制功能报警控制器设置多台火灾报警控制器时，应设置一台起集中控制功能的火灾报警控制器（联动型），应由该控制器配置的直接手动控制单元控制现场消防设备对照设计文件核查起集中控制功能的火灾报警控制器（联动型）的设置情况、直接手动控制单元的设置情况□C编号项目条款子项（调试、检测、验收内容）检测、验收结果调试、检测、验收要求调试、检测、验收方法合格不合格说明的设置5显示装置接口消防控制室内设置的消防控制室图形显示装置应为远程监控系统的预留接口检查消防控制室图形显示装置的接口情况□C6外线电话消防控制室应设有用于火灾报警的外线电话，与报警中心的呼叫应畅通，与报警中心的通话语音应清晰检查外线电话设置情况，用外线电话呼叫另一部外线电话，检查外线电话呼叫和通话情况□C7设备布置1设备面盘前操作距离，单列布置时不应小于1.5m；双列布置时不应小于2m用尺测量设备面盘前的操作距离、设备面盘至墙的距离、设备面盘后的维修距离、设备的排列长度和设备两端通道的宽度□C2在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m□C3设备面盘后的维修距离不宜少于1m□C4设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道□C☆5与建筑其他弱电系统合用时，消防设备应集中设置，并应与其他设备有明显间隔□C8系统接地3.4.1系统接地极专用接地线的安装应满足设计要求核查系统接地及专用接地线的验收记录□C3.4.2交流供电和36v以上直接供电的消防用电设备的金属外壳应有接地保护，其接地线应与电气保护接地干线（PE）相连接逐一检查交流供电和36V以上直流供电的消防用电设备接地线的设置情况□C9存档的6.0.11建（构）筑物竣工后的总平面图、建筑消防系统平面布置图、建筑消防设施系统图及安全出逐一核查各项文件资料是否完善编号项目条款子项（调试、检测、验收内容）检测、验收结果调试、检测、验收要求调试、检测、验收方法合格不合...
