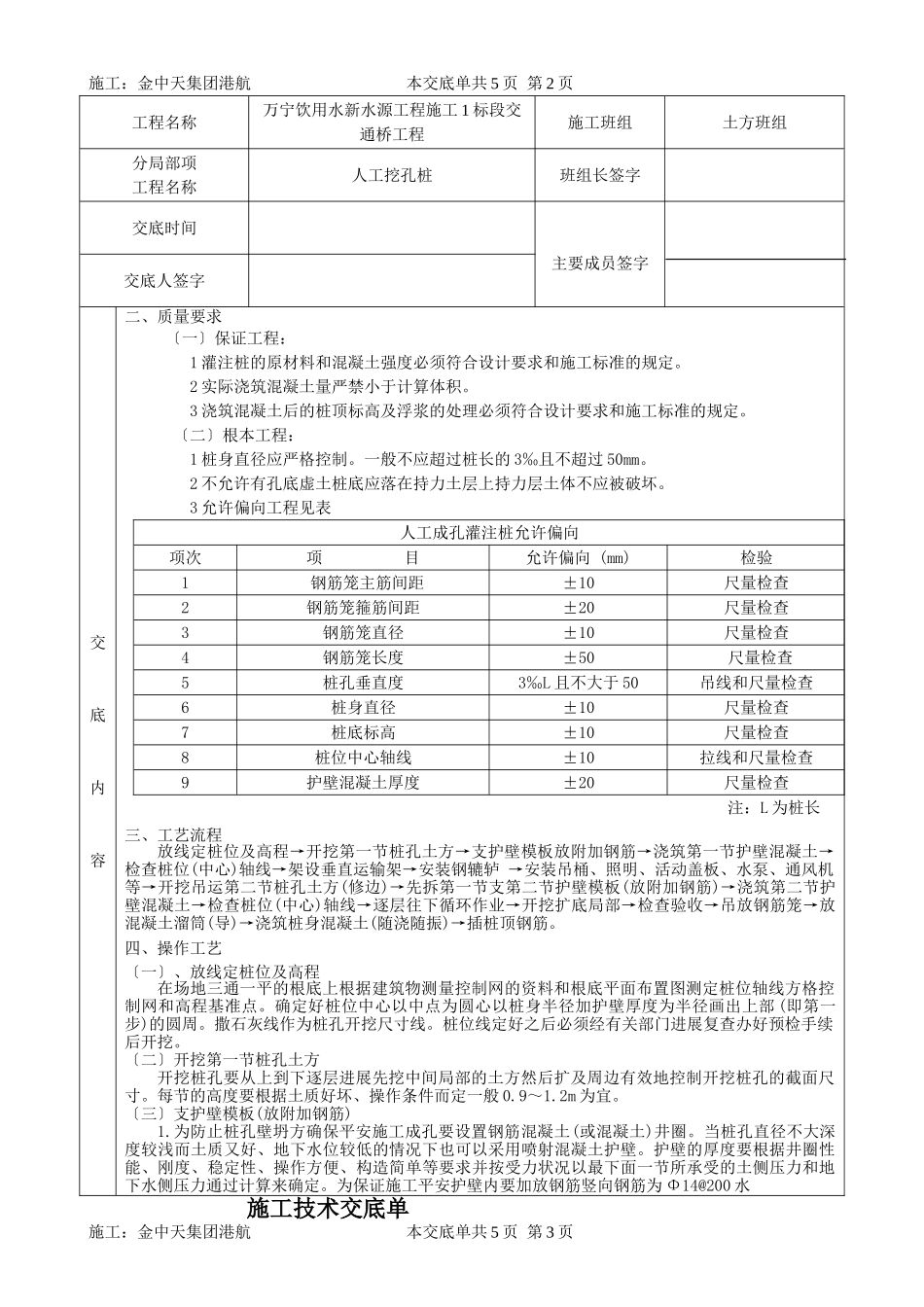

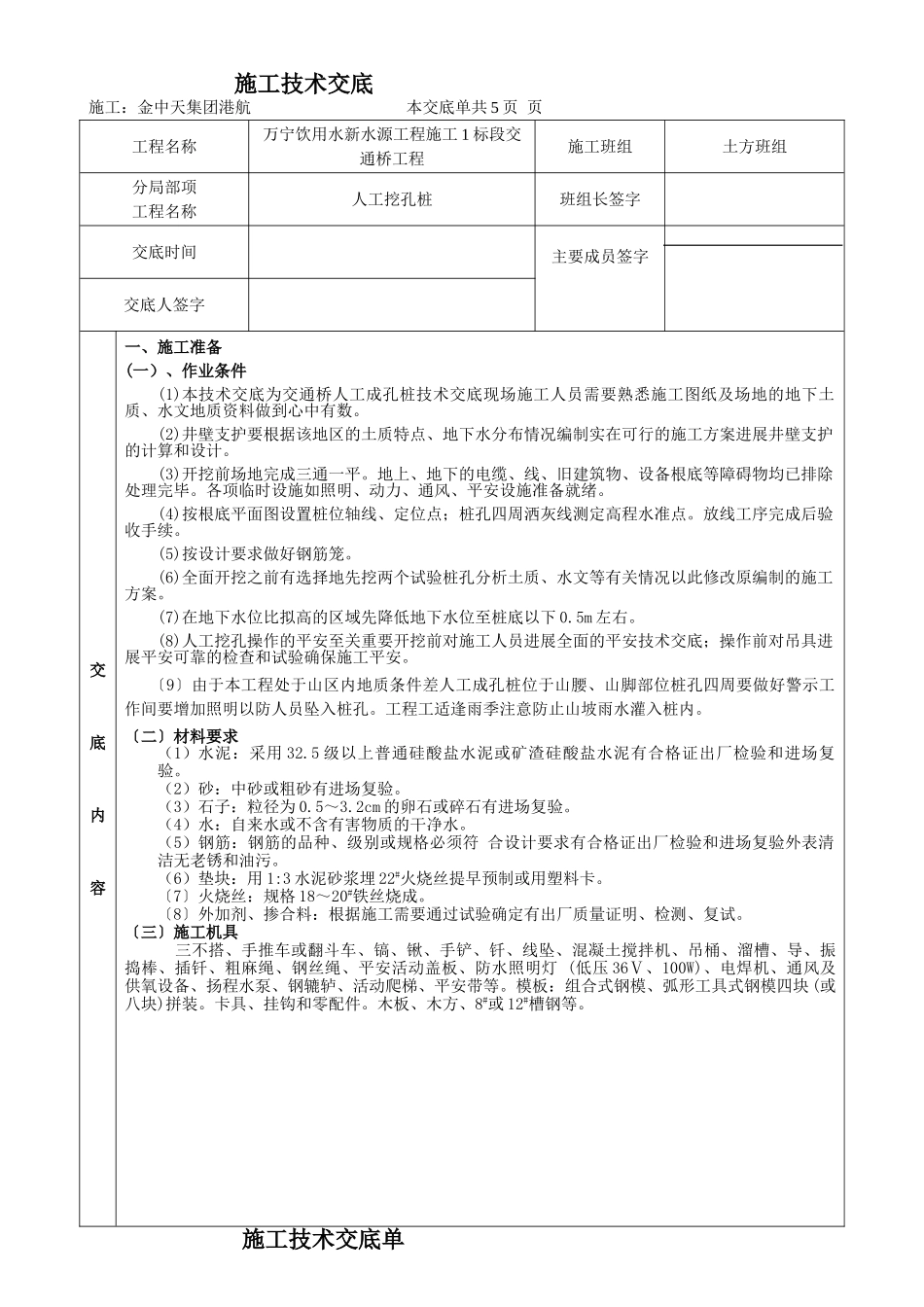

施工技术交底施工：金中天集团港航本交底单共5页页工程名称万宁饮用水新水源工程施工1标段交通桥工程施工班组土方班组分局部项工程名称人工挖孔桩班组长签字交底时间主要成员签字交底人签字交底内容一、施工准备(一）、作业条件(1)本技术交底为交通桥人工成孔桩技术交底现场施工人员需要熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。(2)井壁支护要根据该地区的土质特点、地下水分布情况编制实在可行的施工方案进展井壁支护的计算和设计。(3)开挖前场地完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。(4)按根底平面图设置桩位轴线、定位点；桩孔四周洒灰线测定高程水准点。放线工序完成后验收手续。(5)按设计要求做好钢筋笼。(6)全面开挖之前有选择地先挖两个试验桩孔分析土质、水文等有关情况以此修改原编制的施工方案。(7)在地下水位比拟高的区域先降低地下水位至桩底以下0.5m左右。(8)人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。〔9〕由于本工程处于山区内地质条件差人工成孔桩位于山腰、山脚部位桩孔四周要做好警示工作间要增加照明以防人员坠入桩孔。工程工适逢雨季注意防止山坡雨水灌入桩内。〔二〕材料要求（1）水泥：采用32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥有合格证出厂检验和进场复验。（2）砂：中砂或粗砂有进场复验。（3）石子：粒径为0.5～3.2cm的卵石或碎石有进场复验。（4）水：自来水或不含有害物质的干净水。（5）钢筋：钢筋的品种、级别或规格必须符合设计要求有合格证出厂检验和进场复验外表清洁无老锈和油污。（6）垫块：用1:3水泥砂浆埋22#火烧丝提早预制或用塑料卡。〔7〕火烧丝：规格18～20#铁丝烧成。〔8〕外加剂、掺合料：根据施工需要通过试验确定有出厂质量证明、检测、复试。〔三〕施工机具三不搭、手推车或翻斗车、镐、锹、手铲、钎、线坠、混凝土搅拌机、吊桶、溜槽、导、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯(低压36Ⅴ、100W)、电焊机、通风及供氧设备、扬程水泵、钢辘轳、活动爬梯、平安带等。模板：组合式钢模、弧形工具式钢模四块(或八块)拼装。卡具、挂钩和零配件。木板、木方、8#或12#槽钢等。施工技术交底单施工：金中天集团港航本交底单共5页第2页工程名称万宁饮用水新水源工程施工1标段交通桥工程施工班组土方班组分局部项工程名称人工挖孔桩班组长签字交底时间主要成员签字交底人签字交底内容二、质量要求〔一〕保证工程：1灌注桩的原材料和混凝土强度必须符合设计要求和施工标准的规定。2实际浇筑混凝土量严禁小于计算体积。3浇筑混凝土后的桩顶标高及浮浆的处理必须符合设计要求和施工标准的规定。〔二〕根本工程：1桩身直径应严格控制。一般不应超过桩长的3‰且不超过50mm。2不允许有孔底虚土桩底应落在持力土层上持力层土体不应被破坏。3允许偏向工程见表人工成孔灌注桩允许偏向项次项目允许偏向(mm)检验1钢筋笼主筋间距±10尺量检查2钢筋笼箍筋间距±20尺量检查3钢筋笼直径±10尺量检查4钢筋笼长度±50尺量检查5桩孔垂直度3‰L且不大于50吊线和尺量检查6桩身直径±10尺量检查7桩底标高±10尺量检查8桩位中心轴线±10拉线和尺量检查9护壁混凝土厚度±20尺量检查注：L为桩长三、工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装钢辘轳→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇筑第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放混凝土溜筒(导)→浇筑桩身混凝土(随浇随振)→插桩顶钢筋。四、操作工艺〔一〕、放线定桩位及高程在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部(...
