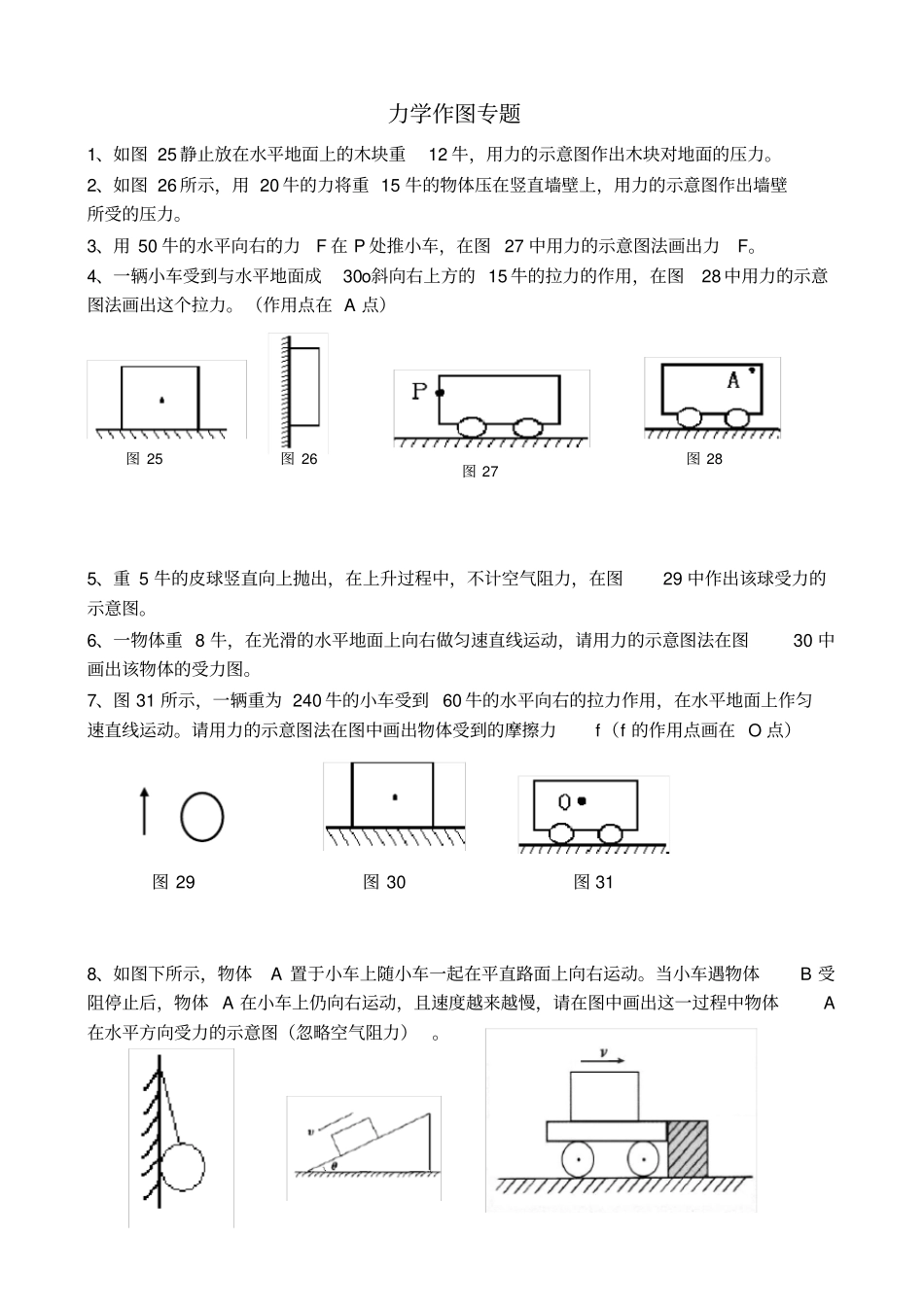

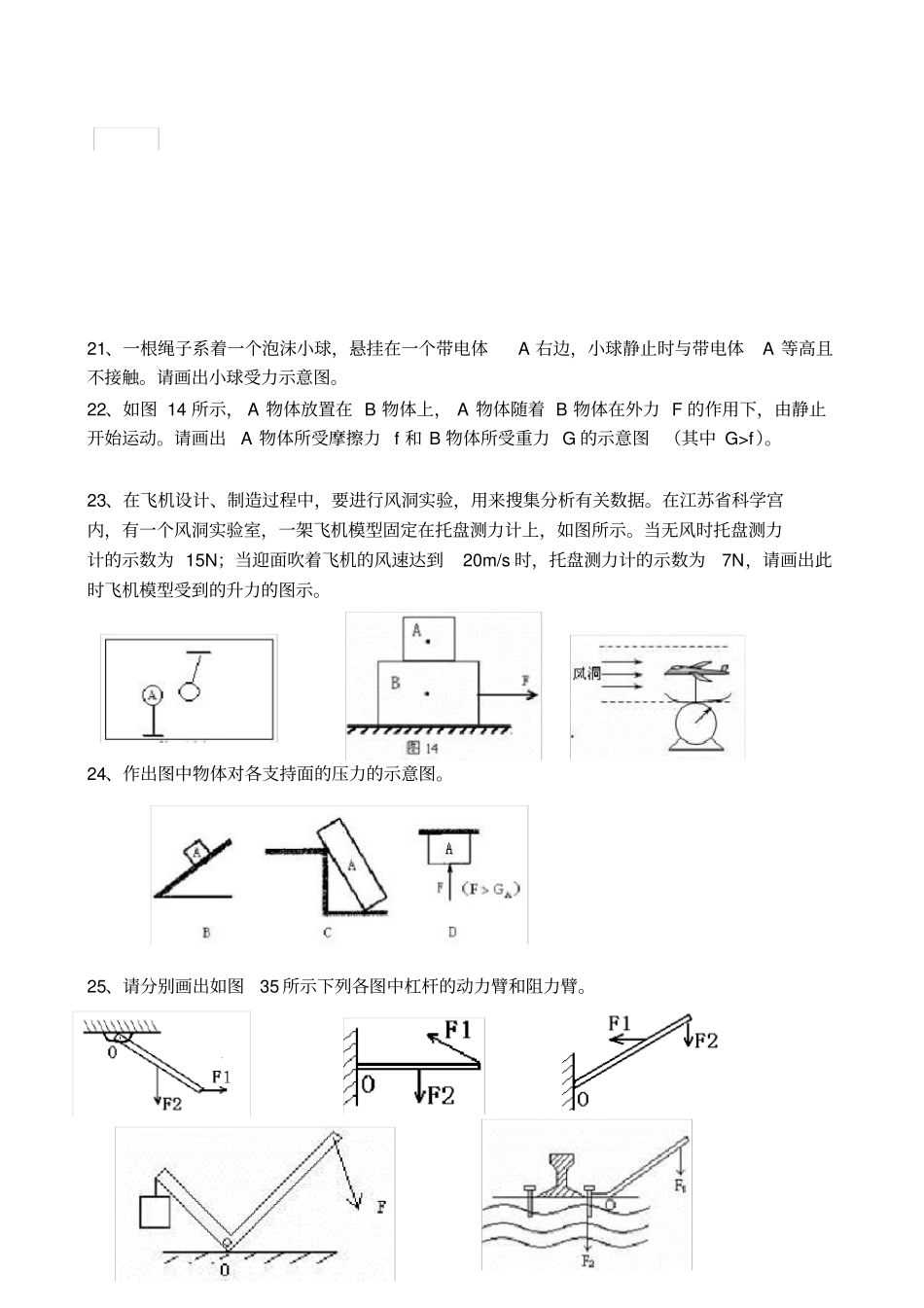

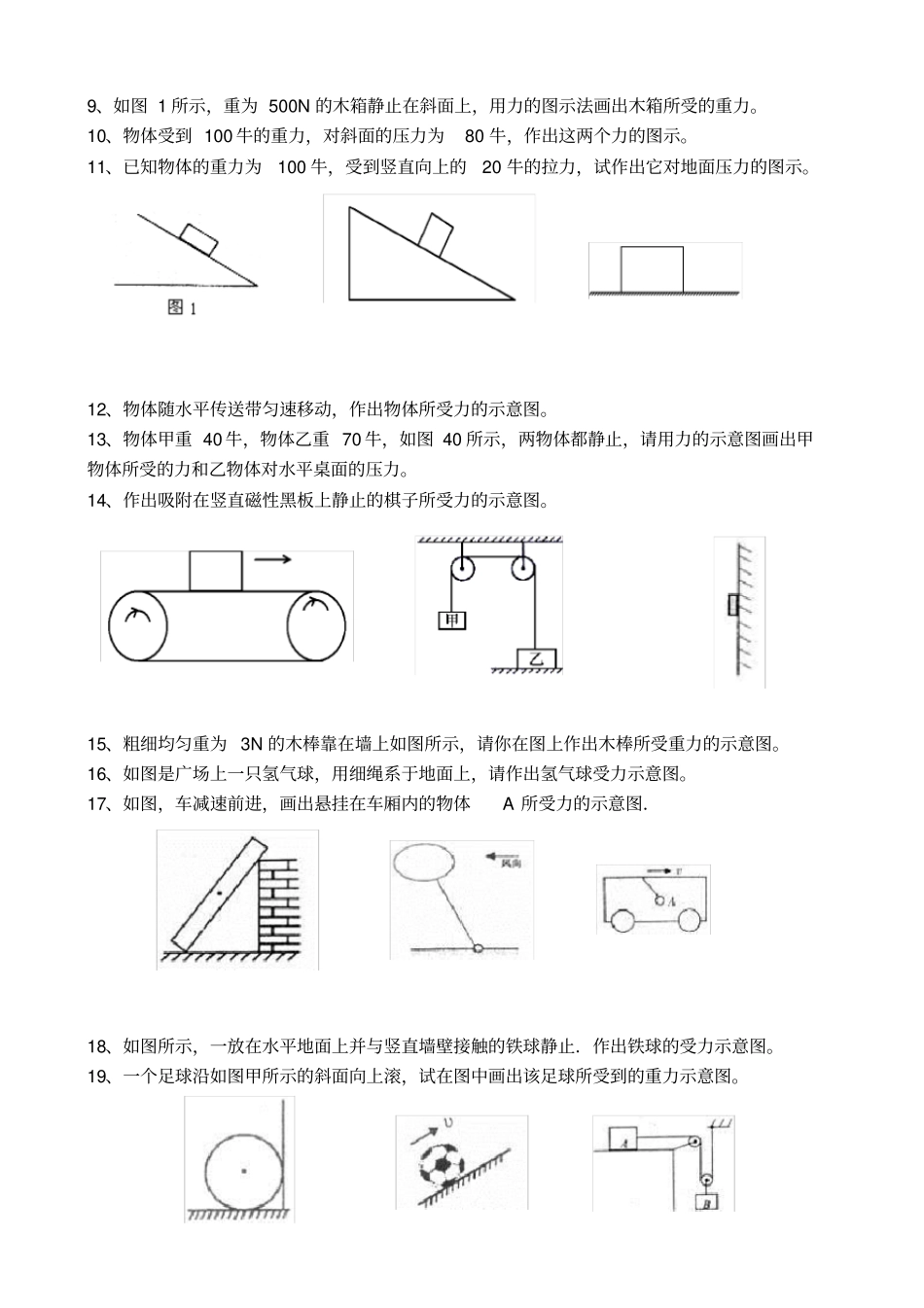

力学作图专题1、如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。2、如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁所受的压力。3、用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F。4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。（作用点在A点）5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。7、图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点）图29图30图318、如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向受力的示意图（忽略空气阻力）。图25图26图27图289、如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。10、物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。11、已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。12、物体随水平传送带匀速移动，作出物体所受力的示意图。13、物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。14、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。15、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。16、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。17、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．18、如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。19、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。21、一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。请画出小球受力示意图。22、如图14所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。23、在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。在江苏省科学宫内，有一个风洞实验室，一架飞机模型固定在托盘测力计上，如图所示。当无风时托盘测力计的示数为15N；当迎面吹着飞机的风速达到20m/s时，托盘测力计的示数为7N，请画出此时飞机模型受到的升力的图示。24、作出图中物体对各支持面的压力的示意图。25、请分别画出如图35所示下列各图中杠杆的动力臂和阻力臂。26、下面两图,杠杆在力F1F2的作用下处于静止状态,L2是F2的力臂.在图36中画出力F1的力臂L1以及阻力F2,27、如图37所示，均匀铁棒与地面成角倾斜着，在Ａ端用一个最小的力拉住铁棒使之静止，请在图中画出最小的拉力Ｆ和铁棒的重力力臂。28、某起重机臂上的一点C吊着一个物体，B点被钢丝AB拉着，拉力为F1，机臂可绕O点转动，如图39所示，试在图38中画出阻力F2、动力臂L1和阻力臂L2。29、要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．30、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．31、如图所示的水桶，是在—个最小外力作用下所处的状态。作出它此时的受力示意图。找出下图中的阻力臂L2，并画出最小的动力F1。32、请找出图中的支点和动力臂L1。33、作出下图中拉力的力臂和重力的示意图。ＯAα34、作出图中杠杆的动力臂L1和阻力臂L2.35、作出下列图中所用最小力的示意图。36、滑轮组绳子的股数公式：nGF。若n为奇（偶数），绕线从动（定）滑轮开始，即“奇动偶定”。注意：通过计算得绳子的股数n是小数时，n应取比这个小数大的最小整数。如n52.时，n应取6（不能采用“...
