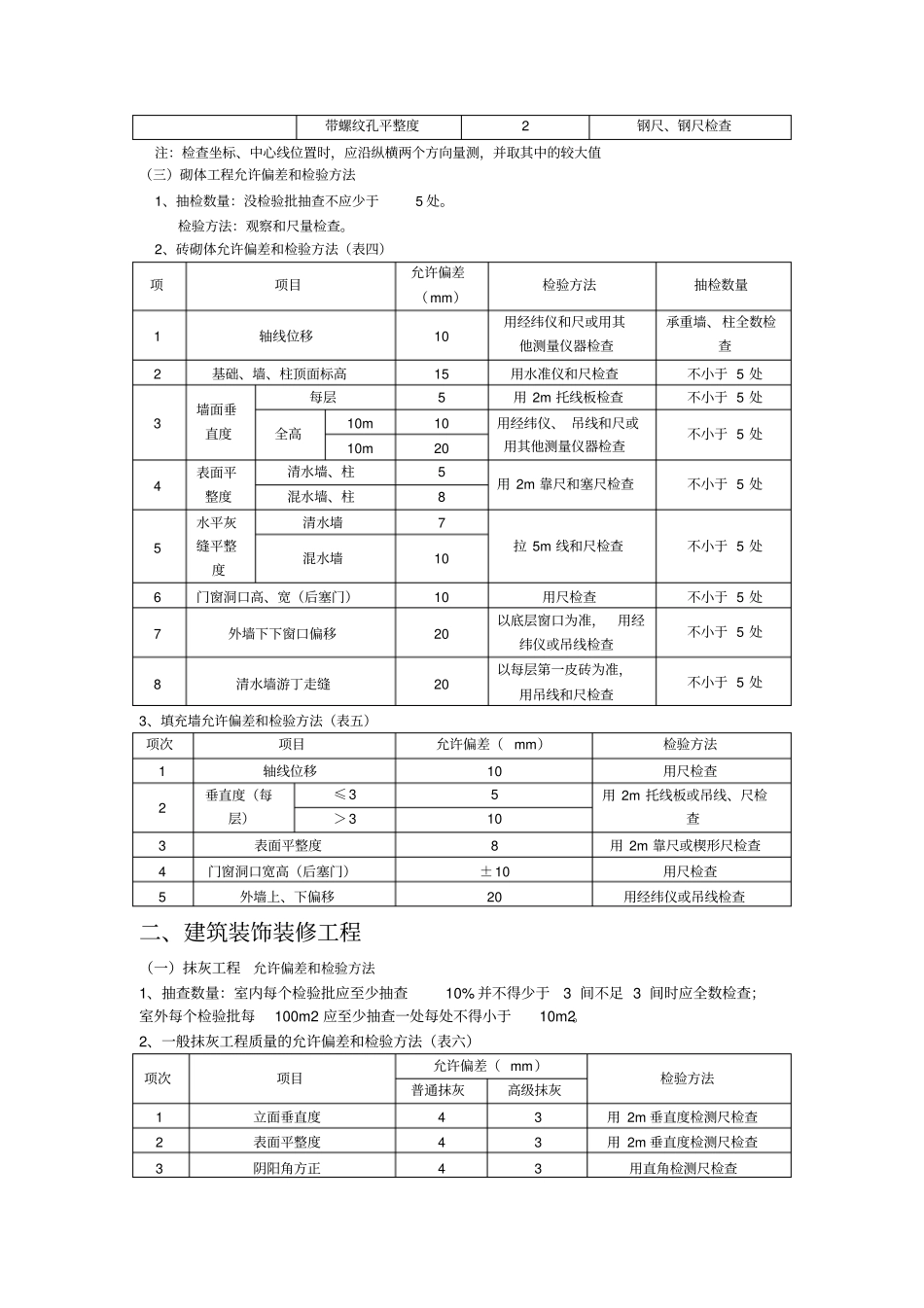

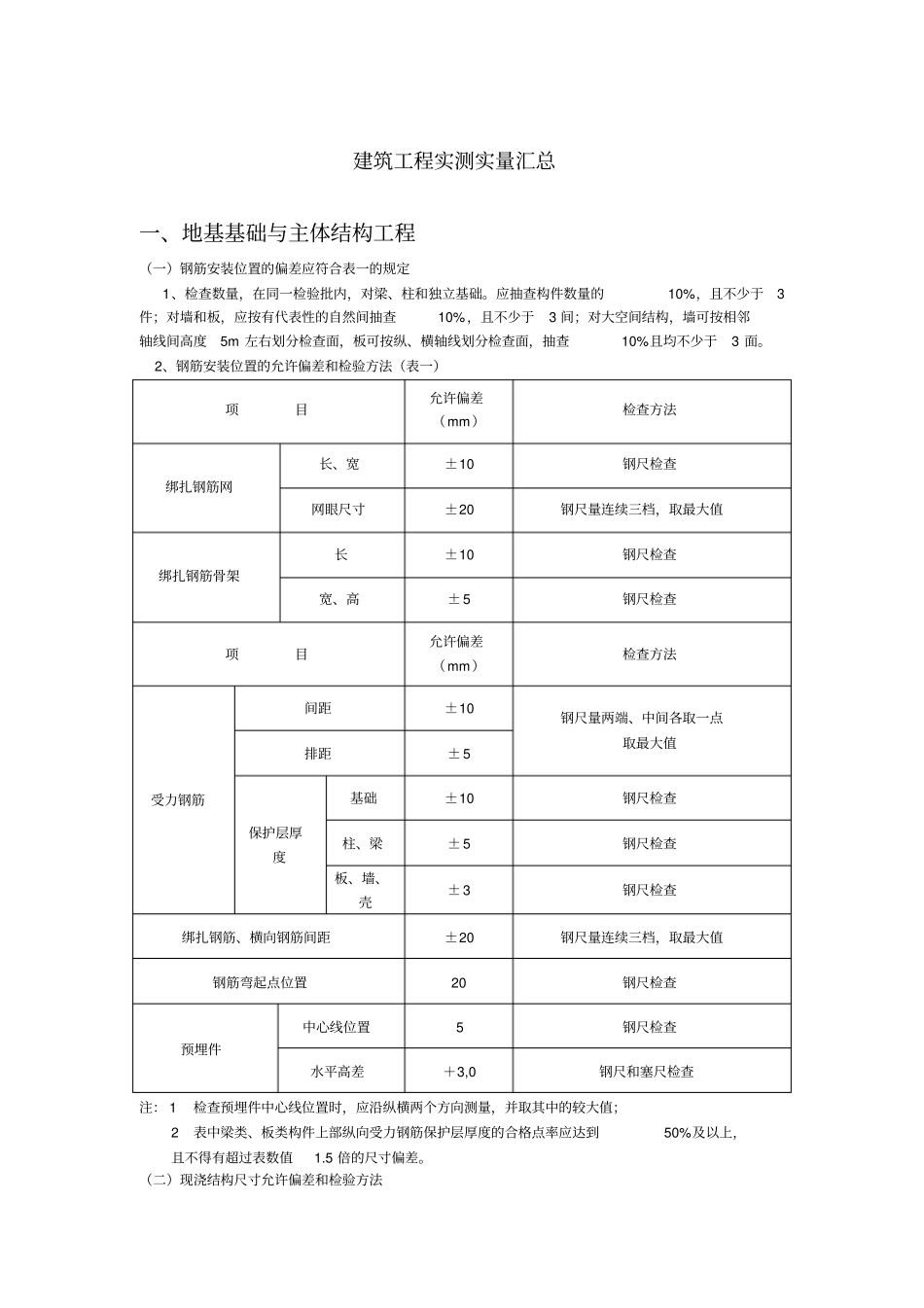

建筑工程实测实量汇总一、地基基础与主体结构工程（一）钢筋安装位置的偏差应符合表一的规定1、检查数量，在同一检验批内，对梁、柱和独立基础。应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%且均不少于3面。2、钢筋安装位置的允许偏差和检验方法（表一）项目允许偏差（mm）检查方法绑扎钢筋网长、宽±10钢尺检查网眼尺寸±20钢尺量连续三档，取最大值绑扎钢筋骨架长±10钢尺检查宽、高±5钢尺检查项目允许偏差（mm）检查方法受力钢筋间距±10钢尺量两端、中间各取一点取最大值排距±5保护层厚度基础±10钢尺检查柱、梁±5钢尺检查板、墙、壳±3钢尺检查绑扎钢筋、横向钢筋间距±20钢尺量连续三档，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差＋3,0钢尺和塞尺检查注：1检查预埋件中心线位置时，应沿纵横两个方向测量，并取其中的较大值；2表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到50%及以上，且不得有超过表数值1.5倍的尺寸偏差。（二）现浇结构尺寸允许偏差和检验方法1、检验数量：按楼层、结构缝或施工段划分检验批。在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件：对墙和板，应按有代表性的自然间抽查10%，且不少于3间：对大空间结构，墙可按相邻轴线间高度5mm左右划分检查面，板可按纵横轴线划分检查面，抽查10%，且均不少于3面；对电梯井，应全数检查。对设备基础，应全数检查。2、现浇结构尺寸允许偏差和检验方法（表二）项目允许偏差（mm）检验方法轴线位置基础15钢尺检查独立基础10墙、柱、梁8剪力墙5垂直度层高≤5m8经纬仪或吊线、钢尺检查＞5m10经纬仪或吊线、钢尺检查全高（H）H/1000且≤30经纬仪、钢尺检查标高层高±10水准仪或拉线、钢尺检查全高±30截面尺寸﹢8，﹣5钢尺检查电梯井井筒长、宽对定位中心线﹢25,0钢尺检查井筒全高（H）垂直度H/1000且≤30经纬仪、钢尺检查表面平整度8预埋设施中心线位置预埋件10钢尺检查预埋螺栓5预埋管5预留洞中心线位置15钢尺检查注检查轴线、中心线位置时，应沿纵横两个方向量测，并取其中的较大值。3、混凝土设备基础尺寸允许偏差和检验方法（表三）项目允许偏差（mm）检验方法坐标位置20钢尺检查不同平面的标高0,﹣20水准仪或拉线、钢尺检查平面外形尺寸±20钢尺检查凸台上平面外形尺寸0,20钢尺检查凹穴尺寸﹢20,0钢尺检查平面水平度每米5水平尺、塞尺检查全长10水准仪或拉线、钢尺检查垂直度每米5经纬仪或吊线、钢尺检查全高10预埋地脚螺栓标高（顶部）﹢20,0水准仪或拉线、钢尺检查中心距±2钢尺检查预埋地脚螺栓孔中心线位置10钢尺检查深度﹢20,0钢尺检查孔垂直度10吊线、钢尺检查预埋活动地脚螺栓板标高﹢20,0水准仪或拉线、钢尺检查中心线位置5钢尺检查带槽锚板平整度5钢尺、钢尺检查带螺纹孔平整度2钢尺、钢尺检查注：检查坐标、中心线位置时，应沿纵横两个方向量测，并取其中的较大值（三）砌体工程允许偏差和检验方法1、抽检数量：没检验批抽查不应少于5处。检验方法：观察和尺量检查。2、砖砌体允许偏差和检验方法（表四）项项目允许偏差（mm）检验方法抽检数量1轴线位移10用经纬仪和尺或用其他测量仪器检查承重墙、柱全数检查2基础、墙、柱顶面标高15用水准仪和尺检查不小于5处3墙面垂直度每层5用2m托线板检查不小于5处全高10m10用经纬仪、吊线和尺或用其他测量仪器检查不小于5处10m204表面平整度清水墙、柱5用2m靠尺和塞尺检查不小于5处混水墙、柱85水平灰缝平整度清水墙7拉5m线和尺检查不小于5处混水墙106门窗洞口高、宽（后塞门）10用尺检查不小于5处7外墙下下窗口偏移20以底层窗口为准，用经纬仪或吊线检查不小于5处8清水墙游丁走缝20以每层第一皮砖为准，用吊线和尺检查不小于5处3、填充墙允许偏差和检验方法（表五）项次项目允许偏差（mm）检验方法1轴线位移10用尺检查2垂直度（每层）≤35用2m托线板或吊线、尺检查＞3103表面平整度8用2m靠尺或楔形尺检查4门窗洞口宽高（后塞门）±10用尺检查5外...
