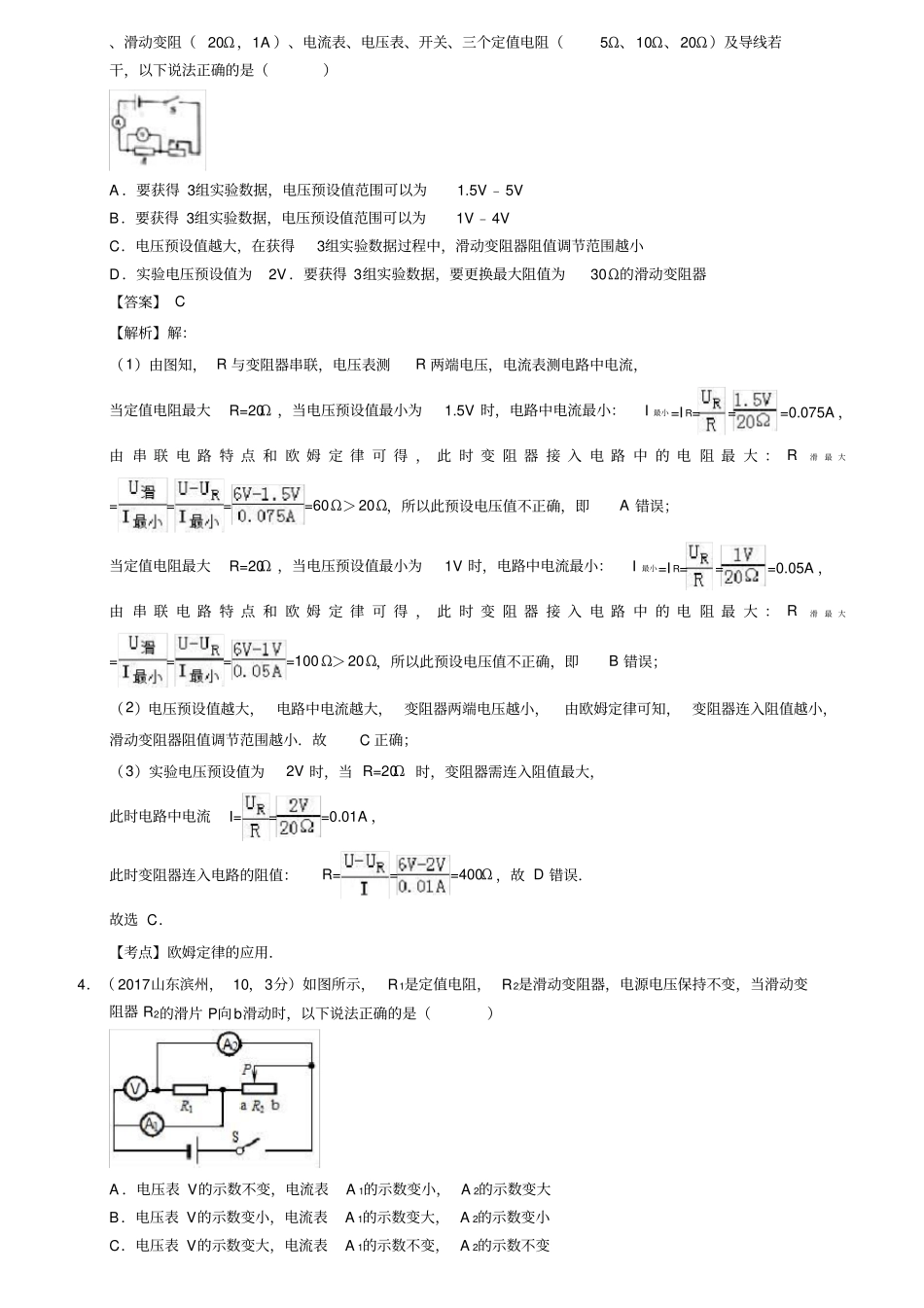

2017年中考试题汇编——欧姆定律一．选择题1．（2017湖北襄阳，4，3分）如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A．B．C．D．【答案】B【解析】解：定值电阻的阻值不变，由欧姆定律I=可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I﹣U图象是一条过原点的倾斜直线，所以B符合题意．故选B．【考点】欧姆定律的应用．2．（2017安徽，17，3分）如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则（）A．L1和L2都变亮B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1和L2都变暗【答案】B【解析】解：由电路图可知，灯泡L2与滑动变阻器R并联后再与灯泡L1串联，将滑动变阻器的滑片P向右移动，滑动变阻器接入电路中的电阻变大，并联部分的电阻变大，电路的总电阻变大，由I=可知，干路中的电流变小，由U=IR可知，L1两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡L1的实际功率变小，L1的亮度变暗，故AC错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，因并联电路中各支路两端的电压相等，所以，灯泡L2两端的电压变大，由P=可知，L2的实际功率变大，亮度变亮，故B正确、D错误．故选B．【考点】电路的动态分析；欧姆定律的应用；电功率的计算．3．（2017江苏无锡，12，2分）探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器【答案】C【解析】解：（1）由图知，R与变阻器串联，电压表测R两端电压，电流表测电路中电流，当定值电阻最大R=20Ω，当电压预设值最小为1.5V时，电路中电流最小：I最小=IR===0.075A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====60Ω＞20Ω，所以此预设电压值不正确，即A错误；当定值电阻最大R=20Ω，当电压预设值最小为1V时，电路中电流最小：I最小=IR===0.05A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====100Ω＞20Ω，所以此预设电压值不正确，即B错误；（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小．故C正确；（3）实验电压预设值为2V时，当R=20Ω时，变阻器需连入阻值最大，此时电路中电流I===0.01A，此时变阻器连入电路的阻值：R===400Ω，故D错误．故选C．【考点】欧姆定律的应用．4．（2017山东滨州，10，3分）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（）A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变【答案】D【解析】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流．因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故BC错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，故A错误；当滑动变阻器R2的滑片P向b滑动时，变阻器接入电路中的电阻变大，由I=可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，故D正确．故选D．【考点】电路的动态分析；欧姆定律的应用．5．（2017湖北宜昌，1...
