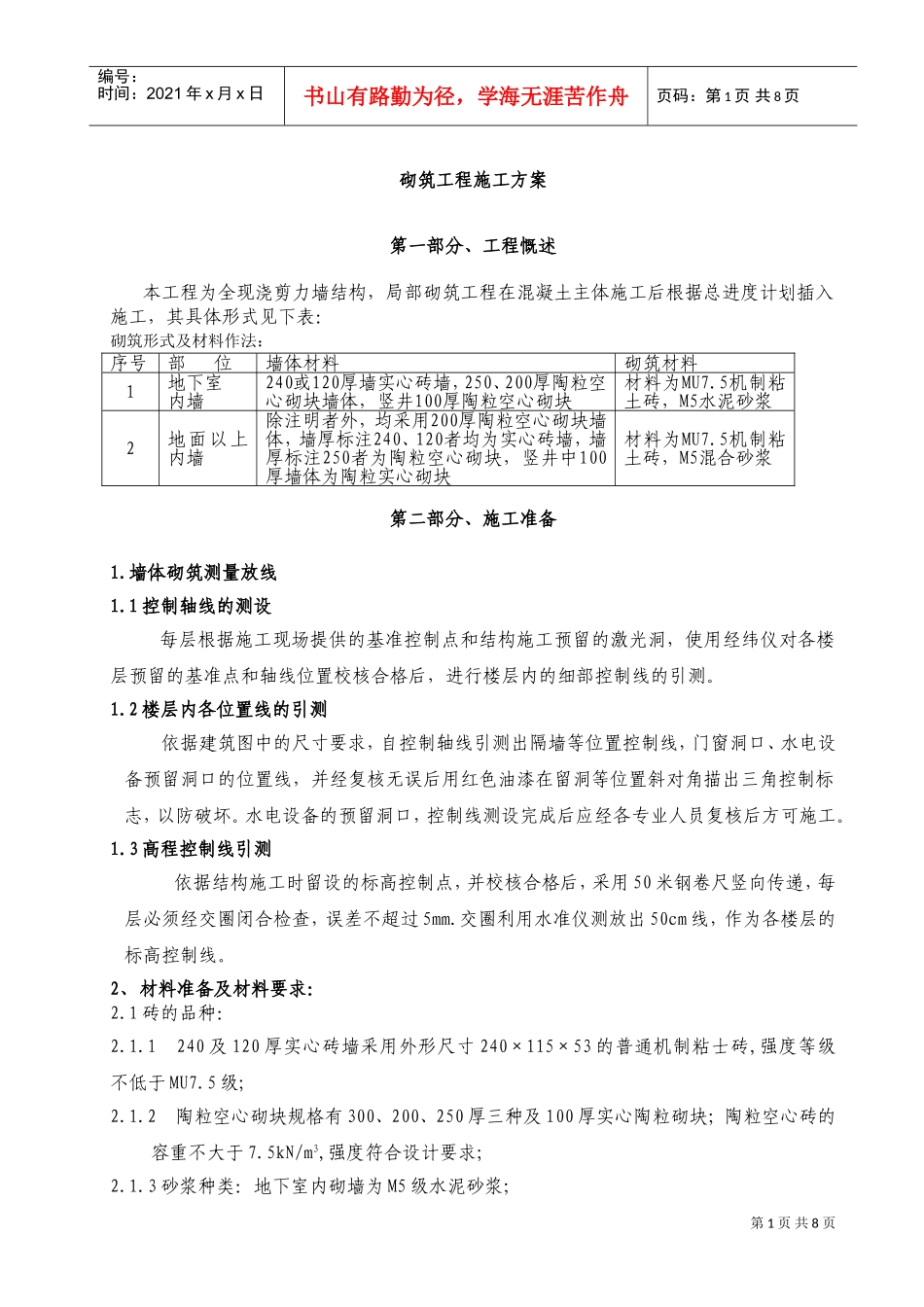

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页砌筑工程施工方案第一部分、工程慨述本工程为全现浇剪力墙结构，局部砌筑工程在混凝土主体施工后根据总进度计划插入施工，其具体形式见下表：砌筑形式及材料作法：序号部位墙体材料砌筑材料1地下室内墙240或120厚墙实心砖墙，250、200厚陶粒空心砌块墙体，竖井100厚陶粒空心砌块材料为MU7.5机制粘土砖，M5水泥砂浆2地面以上内墙除注明者外，均采用200厚陶粒空心砌块墙体，墙厚标注240、120者均为实心砖墙，墙厚标注250者为陶粒空心砌块，竖井中100厚墙体为陶粒实心砌块材料为MU7.5机制粘土砖，M5混合砂浆第二部分、施工准备1.墙体砌筑测量放线1.1控制轴线的测设每层根据施工现场提供的基准控制点和结构施工预留的激光洞，使用经纬仪对各楼层预留的基准点和轴线位置校核合格后，进行楼层内的细部控制线的引测。1.2楼层内各位置线的引测依据建筑图中的尺寸要求，自控制轴线引测出隔墙等位置控制线，门窗洞口、水电设备预留洞口的位置线，并经复核无误后用红色油漆在留洞等位置斜对角描出三角控制标志，以防破坏。水电设备的预留洞口，控制线测设完成后应经各专业人员复核后方可施工。1.3高程控制线引测依据结构施工时留设的标高控制点，并校核合格后，采用50米钢卷尺竖向传递，每层必须经交圈闭合检查，误差不超过5mm.交圈利用水准仪测放出50cm线，作为各楼层的标高控制线。2、材料准备及材料要求：2.1砖的品种：2.1.1240及120厚实心砖墙采用外形尺寸240×115×53的普通机制粘士砖,强度等级不低于MU7.5级;2.1.2陶粒空心砌块规格有300、200、250厚三种及100厚实心陶粒砌块；陶粒空心砖的容重不大于7.5kN/m3,强度符合设计要求;2.1.3砂浆种类：地下室内砌墙为M5级水泥砂浆；第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页地面以上砌墙为M5级水泥石灰混合砂浆；砖的品种、规格、强度等级必须符合设计要求，规格一致。并有出厂证明、实验报告单。2.1.4水泥的品种：采用32.5#普通硅酸盐水泥或矿渣硅酸盐水泥，并有出厂证明、实验报告。2.1.5砂：采用中砂。砂浆的砂子含泥量小于5%，使用前用5mm孔径的筛子过筛，不得含草根等杂物；2.1.6掺合料:白石灰膏熟化时间不少于7天;水应用自来水；2.1.7其它材料：拉结钢筋、预埋件、木砖等，提前作好防腐处理。3.主要机具搅拌机、手推车、磅秤、外用电梯、砖笼、胶皮管、筛子、大铲、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚等；4.作业条件4.1完成室外回填土，基础、主体工程结构验收完毕，并经有关部门验收合格。4.2弹好墙身线、轴线，根据现场砖的实际规格尺寸，再弹出门窗洞口位置线，经验线符合设计图纸的尺寸要求，办完预检手续；4.3立皮数杆：用30mm×40mm木料制作，皮数杆上门窗洞口、木砖、拉接筋、圈梁、过梁的尺寸标高。按标高立好皮数杆，皮数杆的间距15m，转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。4.4根据最下面第一皮砖的标高，拉通线检查，如水平缝厚度超过20mm，用细石砼找平，不得用水泥砂浆找平或砍砖包合子找平，4.4砂浆由实验做好试配，准备好试模。5.操作工艺5.1工艺流程：作业准备砖浇水确定组砌方式墙体打膨胀螺丝，焊拉筋排砖第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页5.2墙体放线：砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。5.3打膨胀螺丝，焊接水平拉筋。（详见下面的说明）5.4拌制砌筑砂浆：砂浆现场采用1台砂浆搅拌机拌合，其容量200L。5.4.1砂浆配合比用重量比，计量精度为，水泥±2%，砂掺合料±5%。5.4.2砂浆的抽样频率应符合下列规定：a、每一工作班每台搅拌机取样不得少于一组；b、每一楼层的每一分项工程取样不得少于一组；c、每一楼层或250m3砌体中同强度等级和品种的砂浆取样不得少于一组；d、每组6块，砂浆材料、配比变动时，应重新制作试块。5.4.3搅拌机投料顺序：砂--水泥--掺合料--水。即...
