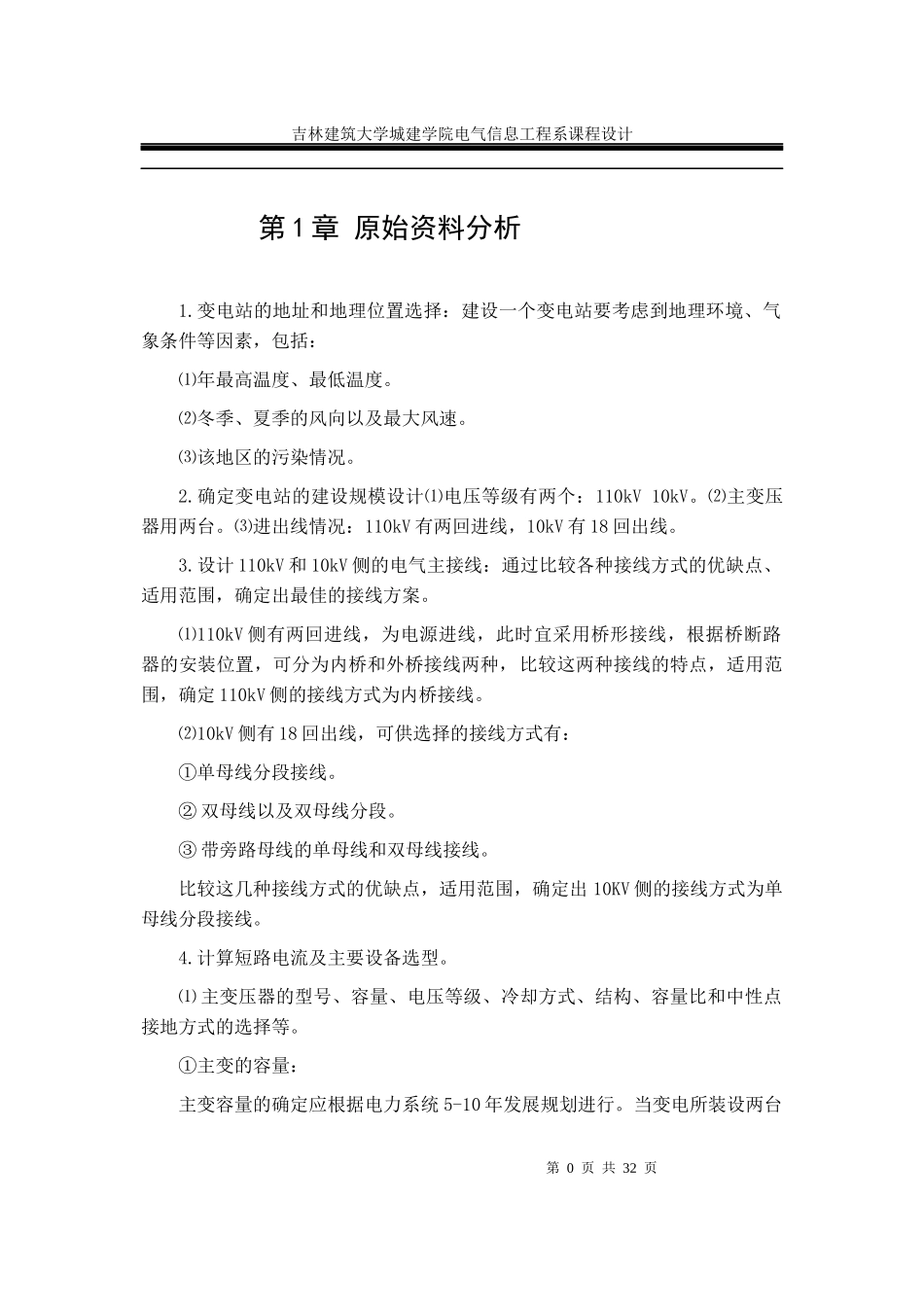

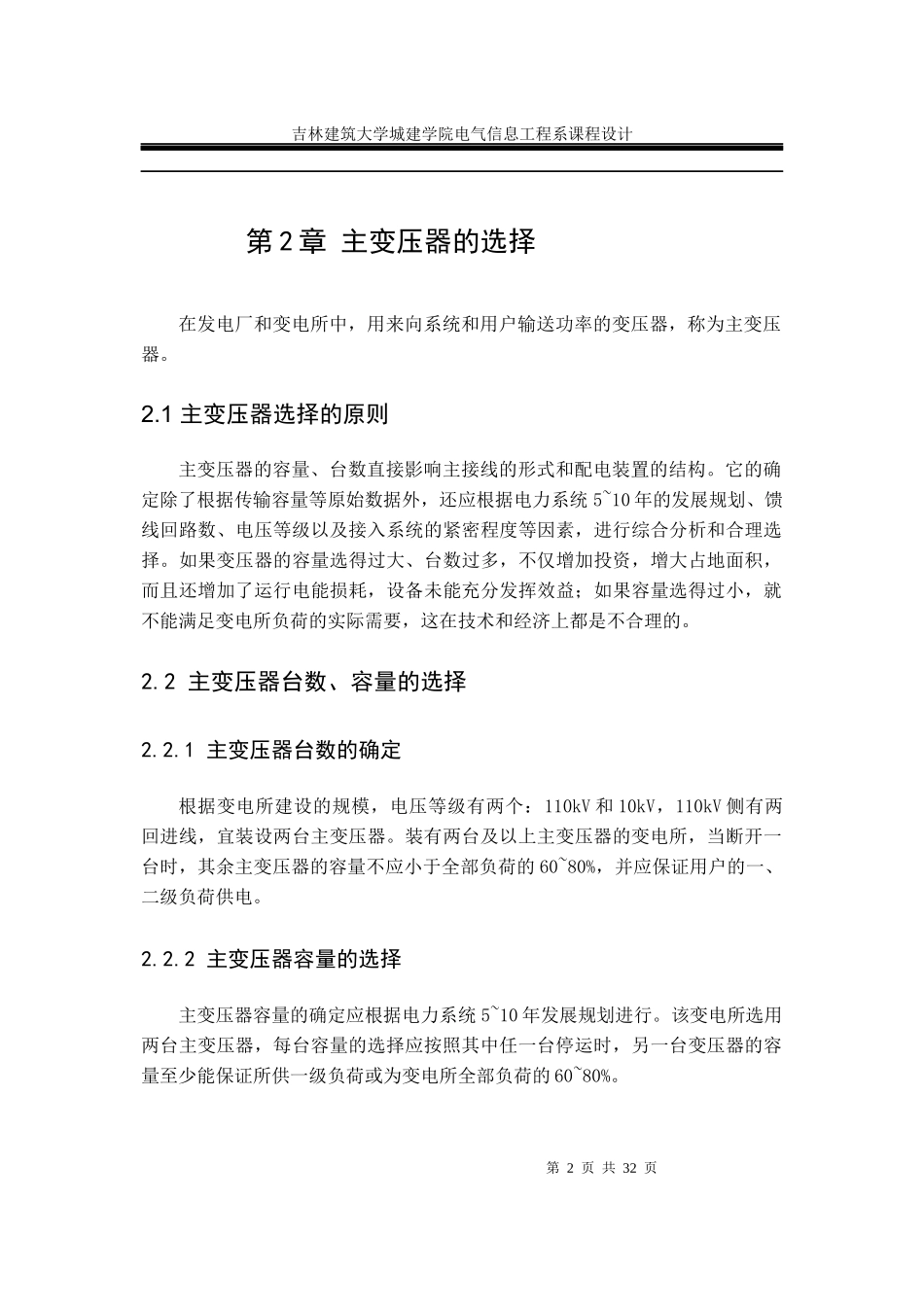

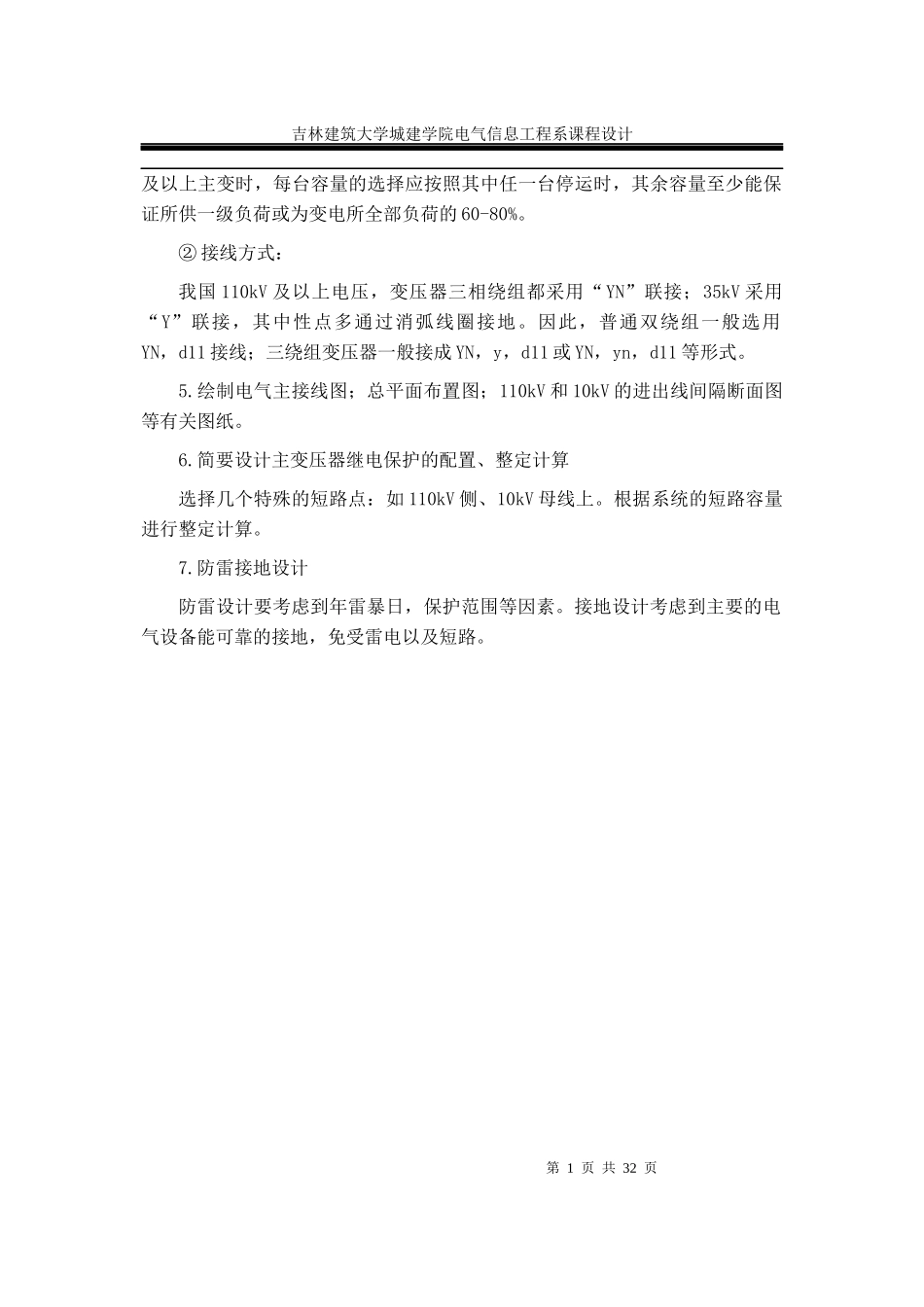

第0页共32页吉林建筑大学城建学院电气信息工程系课程设计第1章原始资料分析1.变电站的地址和地理位置选择：建设一个变电站要考虑到地理环境、气象条件等因素，包括：⑴年最高温度、最低温度。⑵冬季、夏季的风向以及最大风速。⑶该地区的污染情况。2.确定变电站的建设规模设计⑴电压等级有两个：110kV10kV。⑵主变压器用两台。⑶进出线情况：110kV有两回进线，10kV有18回出线。3.设计110kV和10kV侧的电气主接线：通过比较各种接线方式的优缺点、适用范围，确定出最佳的接线方案。⑴110kV侧有两回进线，为电源进线，此时宜采用桥形接线，根据桥断路器的安装位置，可分为内桥和外桥接线两种，比较这两种接线的特点，适用范围，确定110kV侧的接线方式为内桥接线。⑵10kV侧有18回出线，可供选择的接线方式有：①单母线分段接线。②双母线以及双母线分段。③带旁路母线的单母线和双母线接线。比较这几种接线方式的优缺点，适用范围，确定出10KV侧的接线方式为单母线分段接线。4.计算短路电流及主要设备选型。⑴主变压器的型号、容量、电压等级、冷却方式、结构、容量比和中性点接地方式的选择等。①主变的容量：主变容量的确定应根据电力系统5-10年发展规划进行。当变电所装设两台第1页共32页第0页共32页吉林建筑大学城建学院电气信息工程系课程设计及以上主变时，每台容量的选择应按照其中任一台停运时，其余容量至少能保证所供一级负荷或为变电所全部负荷的60-80%。②接线方式：我国110kV及以上电压，变压器三相绕组都采用“YN”联接；35kV采用“Y”联接，其中性点多通过消弧线圈接地。因此，普通双绕组一般选用YN，d11接线；三绕组变压器一般接成YN，y，d11或YN，yn，d11等形式。5.绘制电气主接线图；总平面布置图；110kV和10kV的进出线间隔断面图等有关图纸。6.简要设计主变压器继电保护的配置、整定计算选择几个特殊的短路点：如110kV侧、10kV母线上。根据系统的短路容量进行整定计算。7.防雷接地设计防雷设计要考虑到年雷暴日，保护范围等因素。接地设计考虑到主要的电气设备能可靠的接地，免受雷电以及短路。第1页共32页第2页共32页吉林建筑大学城建学院电气信息工程系课程设计第2章主变压器的选择在发电厂和变电所中，用来向系统和用户输送功率的变压器，称为主变压器。2.1主变压器选择的原则主变压器的容量、台数直接影响主接线的形式和配电装置的结构。它的确定除了根据传输容量等原始数据外，还应根据电力系统5~10年的发展规划、馈线回路数、电压等级以及接入系统的紧密程度等因素，进行综合分析和合理选择。如果变压器的容量选得过大、台数过多，不仅增加投资，增大占地面积，而且还增加了运行电能损耗，设备未能充分发挥效益；如果容量选得过小，就不能满足变电所负荷的实际需要，这在技术和经济上都是不合理的。2.2主变压器台数、容量的选择2.2.1主变压器台数的确定根据变电所建设的规模，电压等级有两个：110kV和10kV，110kV侧有两回进线，宜装设两台主变压器。装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于全部负荷的60~80%，并应保证用户的一、二级负荷供电。2.2.2主变压器容量的选择主变压器容量的确定应根据电力系统5~10年发展规划进行。该变电所选用两台主变压器，每台容量的选择应按照其中任一台停运时，另一台变压器的容量至少能保证所供一级负荷或为变电所全部负荷的60~80%。第3页共32页第2页共32页吉林建筑大学城建学院电气信息工程系课程设计型号为：SFZ10-40000/110。2.2.3变压器相数的确定电力变压器按相数可分为单相变压器和三相变压器两类，三相变压器与同容量的单相变压器组相比较，价格低、占地面积小，而且运行损耗可以减少12～15％。因此，在330kV及以下电力系统中，一般都应选用三相变压器。2.2.4变压器绕组的确定电力系统中采用的变压器按绕组数分类，有双绕组普通式、三绕组式、自耦式以及低压绕组分裂式等型式。该变电站有110kV和10kV两个电压等级，根据设计规程规定：具有两个电压等级的变电站中，首先考虑双绕组变压器。2.2.5变压器的连接组别的确定变压器三相绕组的接线组别必须和系统电压相位一致，否则，不能并...
