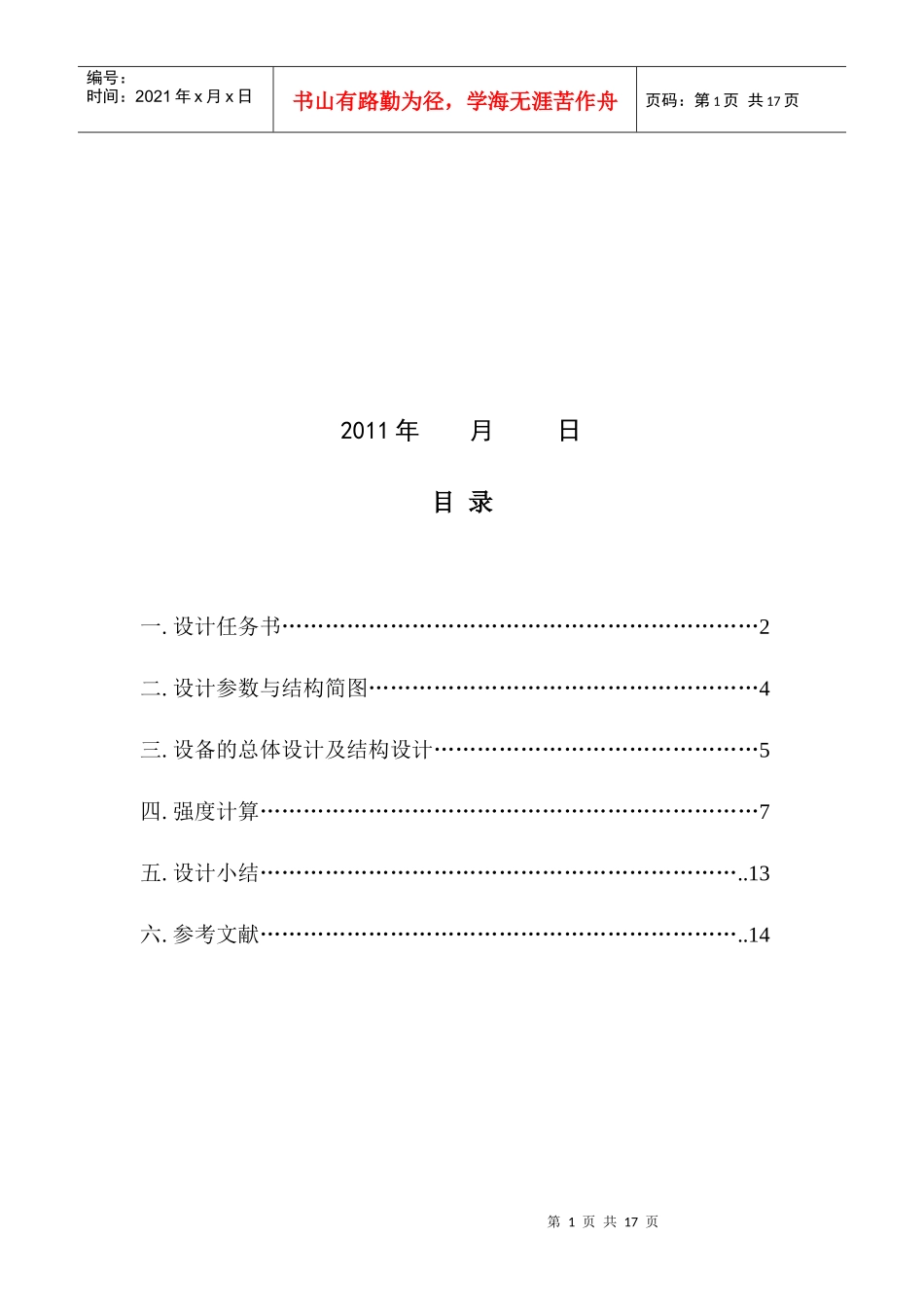

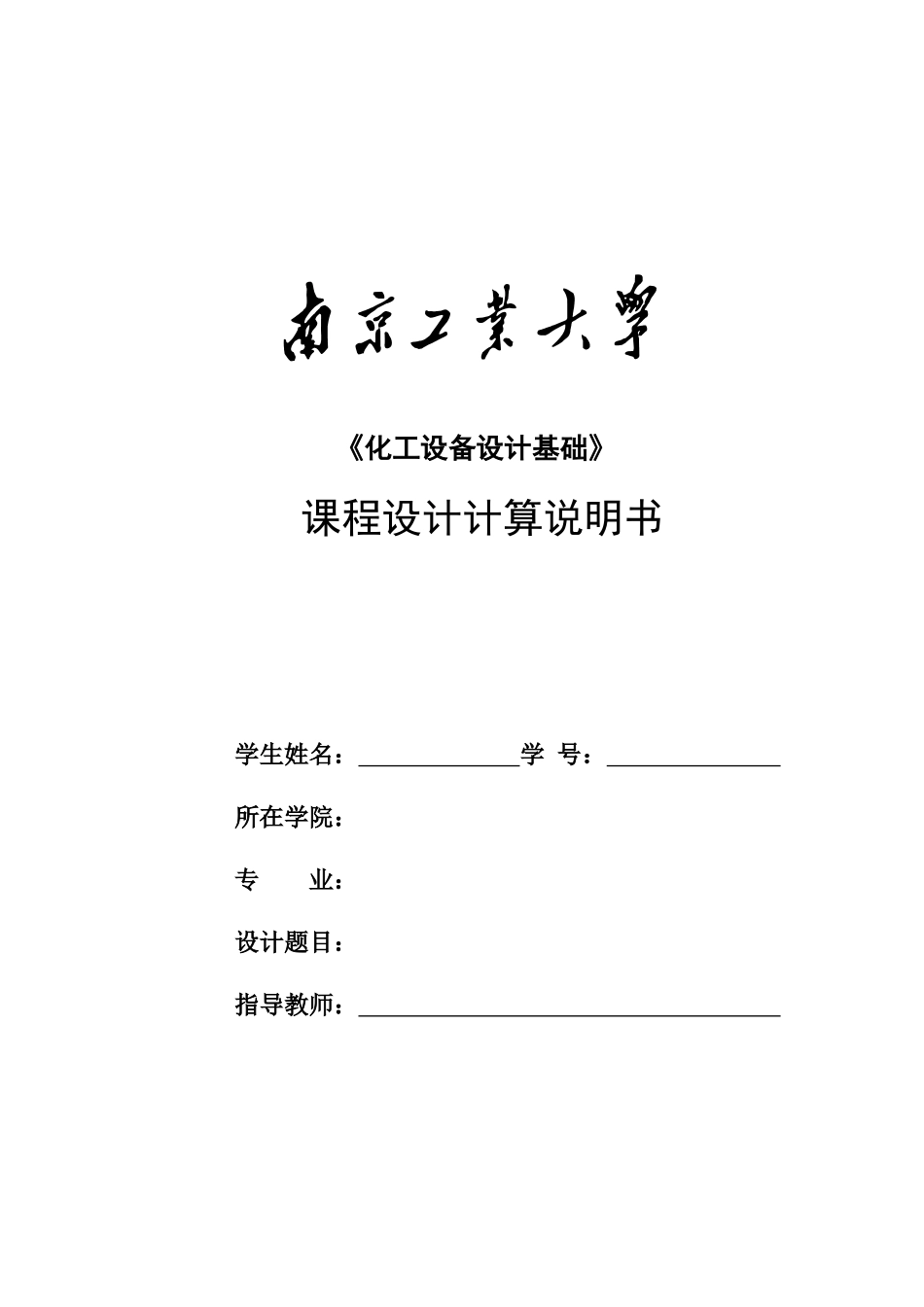

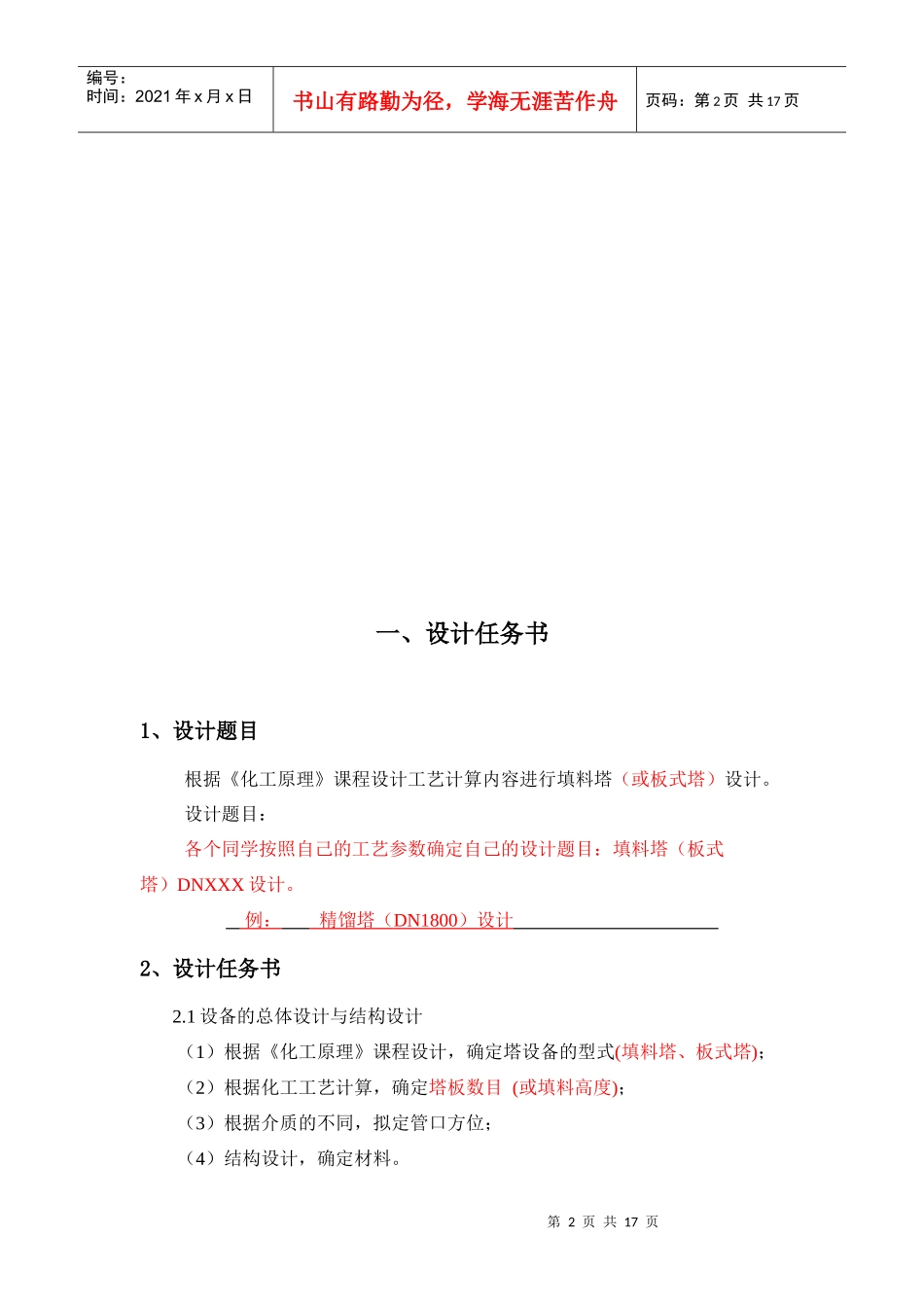

《化工设备设计基础》课程设计计算说明书学生姓名：学号：所在学院：专业：设计题目：指导教师：第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页2011年月日目录一.设计任务书…………………………………………………………2二.设计参数与结构简图………………………………………………4三.设备的总体设计及结构设计………………………………………5四.强度计算……………………………………………………………7五.设计小结…………………………………………………………..13六.参考文献…………………………………………………………..14第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页一、设计任务书1、设计题目根据《化工原理》课程设计工艺计算内容进行填料塔（或板式塔）设计。设计题目：各个同学按照自己的工艺参数确定自己的设计题目：填料塔（板式塔）DNXXX设计。例：精馏塔（DN1800）设计2、设计任务书2.1设备的总体设计与结构设计（1）根据《化工原理》课程设计，确定塔设备的型式(填料塔、板式塔)；（2）根据化工工艺计算，确定塔板数目(或填料高度)；（3）根据介质的不同，拟定管口方位；（4）结构设计，确定材料。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页2.2设备的机械强度设计计算（1）确定塔体、封头的强度计算。（2）各种开孔接管结构的设计，开孔补强的验算。（3）设备法兰的型式及尺寸选用；管法兰的选型。（4）裙式支座的设计验算。（5）水压试验应力校核。2.3完成塔设备装配图（1）完成塔设备的装配图设计，包括主视图、局部放大图、焊缝节点图、管口方位图等。（2）编写技术要求、技术特性表、管口表、明细表和标题栏。3、原始资料3.1《化工原理》课程设计塔工艺计算数据。3.2参考资料：[1]董大勤.化工设备机械基础[M].北京：化学工业出版社，2003.[2]全国化工设备技术中心站.《化工设备图样技术要求》2000版[S]．[3]GB150-1998.钢制压力容器[S]．[4]郑晓梅.化工工程制图化工制图[M]．北京：化学工业出版社，2002.[5]JB/T4710-2005.钢制塔式容器[S]．4、文献查阅要求设计说明书中公式、内容等应明确文献出处;装配图上应写明引用标准号。5、设计成果1、提交设计说明书一份。2、提交塔设备(填料塔、板式塔)装配图一张(A1)。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（精馏塔设计例题）二.设计参数与结构简图1、设计参数精馏塔设计的工艺条件由化工原理课程设计计算而得。工作温度°C：120设计温度°C：150工作压力MPa：0.1设计压力MPa：0.11塔体内径mm：1800塔板数块：38第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页介质：苯-甲苯混合物2、结构简图（根据自己的设计题手画）图1精馏塔结构简图三.精馏塔的总体设计及结构设计1、根据《化工原理》课程设计，确定塔设备的型式(填料塔、板式塔)。本设计的精馏塔型式为板式塔2、根据化工工艺计算，确定塔板数目(或填料高度)。由化工工艺计算塔板数目为30块第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页3、根据介质条件的不同，拟定管口方位。4、结构设计，设备法兰的型式及尺寸选用，管法兰等零部件选型。1）零部件材料的选取根据精馏塔工艺条件（介质的腐蚀性、设计压力、设计温度）、材料的焊接性第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页能、零件的制造工艺及经济合理性进行选材：塔体：16MnR封头：16MnR接管：20塔盘、底座：Q235-B容器法兰：16MnR管法兰：16MnII（材料的许用应力按照《化工设备机械基础》表8-7查并列表）材料许用应力（MPa）Q345R(16MnR)170Q235-B11316MnII170201332）塔盘结构根据工艺条件、塔体直径，塔盘结构选为单液流分块式塔盘，具体塔盘结构及尺寸的选取见第十七章第三节（p430-438）。（自选）3）工艺接管接管的...
