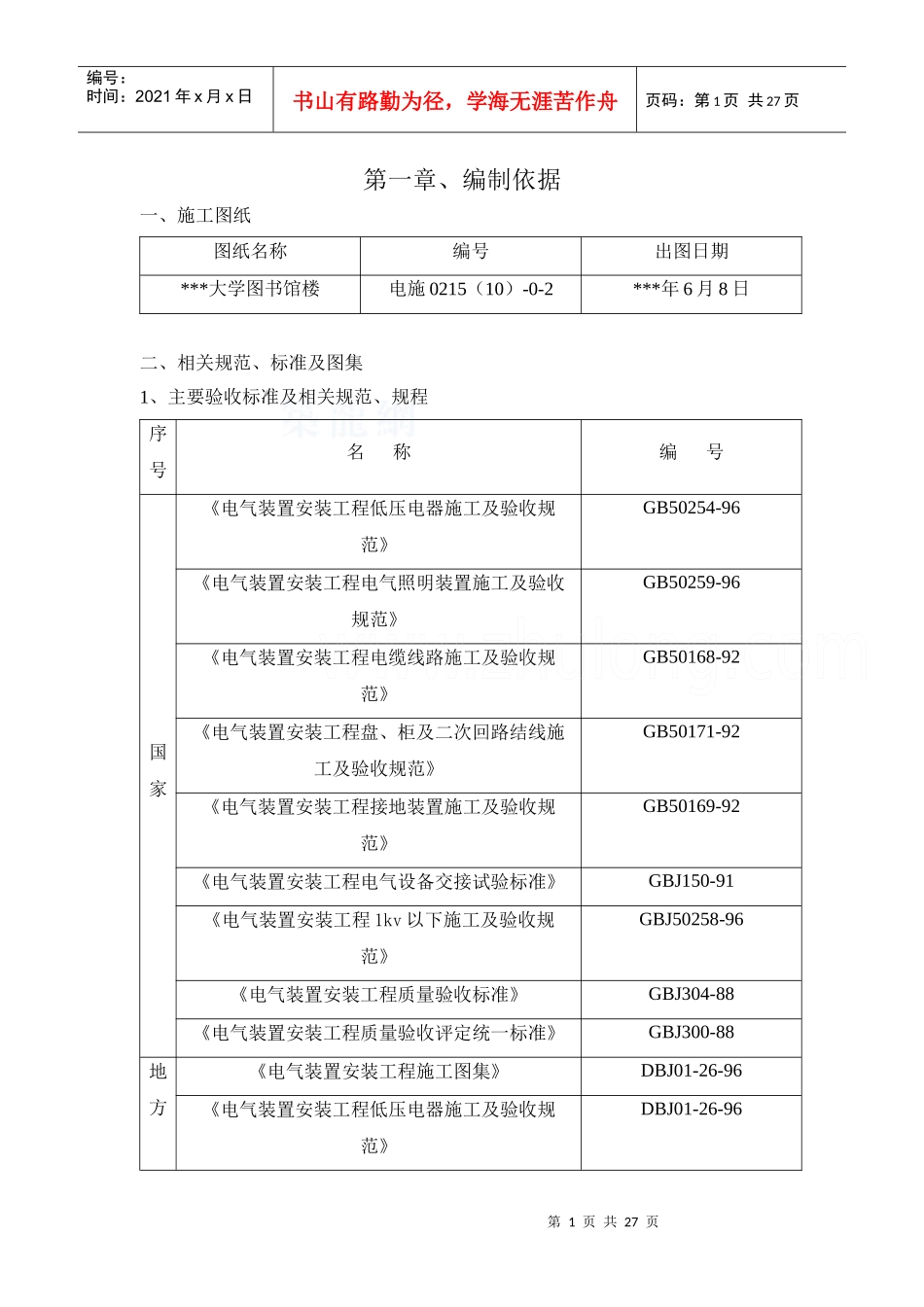

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页第一章、编制依据一、施工图纸图纸名称编号出图日期***大学图书馆楼电施0215（10）-0-2***年6月8日二、相关规范、标准及图集1、主要验收标准及相关规范、规程序号名称编号国家《电气装置安装工程低压电器施工及验收规范》GB50254-96《电气装置安装工程电气照明装置施工及验收规范》GB50259-96《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程电气设备交接试验标准》GBJ150-91《电气装置安装工程1kv以下施工及验收规范》GBJ50258-96《电气装置安装工程质量验收标准》GBJ304-88《电气装置安装工程质量验收评定统一标准》GBJ300-88地方《电气装置安装工程施工图集》DBJ01-26-96《电气装置安装工程低压电器施工及验收规范》DBJ01-26-96第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页2、主要安装图集序号名称编号1《建筑安装工程施工图集》SGTJ2《建筑电气通用图集》体裁北标办92DQ系列3、主要法规和相关文件类别名称编号国家中华人民共和国建筑法中华人民共和国劳动法中华人民共和国环境保护法建设工程施工现场管理规定建设部15号令建设工程质量管理条例国务院令第279号北京市建筑安装工程施工技术资料管理规定（94）质监总站第037号文件北京市建筑安装工程施工技术资料管理规定京建质（2001）569号文件企业总公司《施工现场文明安全管理规定》2000．1《质量手册》《施工组织设计管理办法》1999技字第144号总公司质量体系文件总公司环境保护体系文件总公司安全体系文件第二章、工程概况第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页本工程总建筑面积约为20000m2,地上4层。一、系统组成电气工程包括：强电系统和弱电系统两部分：强电系统包括：变配电系统、动力系统、照明系统、防雷接地系统。弱电系统包括：火灾报警控制系统、综合布线系统、保安监控、有线电视系统。序号项目说明1配电系统1．1本工程用电负荷等级为二级，其消防设备、值班照明、保安监控及检索用计算机系统用电按二级负荷供电，其它用电负荷为三级。1．2电源引自校区规划的二号变电室，外线总长度约80m，电源采用低压（380V）电源引入，照明、动力、空调机组，电采暖各自采用独立电源进线。1．3建筑物首层设配电室：配电柜采用GCS型抽屉式低压开关柜；配电柜落地安装；下面做电缆沟。2照明系统2．1照明电源由首层配电室引出，采用放射式与树干式相结合的形式引至各照明配电箱。阅览室、书库及疏散通道设应急照明，电源由专用配电箱供给，应急照明配是箱由双电源供电，箱内互投。应急照明兼做值班照明。各阅览室照明分区控制，由设于本室小型配电箱内的断路器控制。第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页3防雷接地系统3．1本工程为三类防雷建筑，屋顶设避雷带作为接闪器，利用结构柱为主筋（焊接）作为引下线，利用基础内钢筋做接地装置，并在每根引下线室外地平下0.8m处焊接40×4镀锌扁钢引出防水层，以备自然接地电阻不能满足要求时，补做人工接地极，建筑物四角处引下线在室外地平上0.5m处做接地电阻测试板。3．2本工程接地形式为TN-C-S型，低压电源由变电室采用三相四线制引来，入户处做重复接地。3．3首层配电室设总等电位端子箱，所有进出建筑物的金属管做等电位联结。3．4本工程采用联合接地，各种接地共用接地装置，接地电阻不大于1欧姆。4电视系统4．1从室外有线电视网直接引电视信号电缆至首层的放大器箱，各层设分配器箱系统采用分支一分配方式，用户终端信号输出电平为75±5dB.大阅览室、会议室、展厅等部位设置出线口，共61处。4．2干线电缆采用SYWV-75-9型，电缆桥架内敷设，支线电缆采用SYWV-75-S型，穿金属线槽（管）敷设。5综合布线5．1首层设总配线机房，自楼外引100对电话电缆及住处光缆至配...
