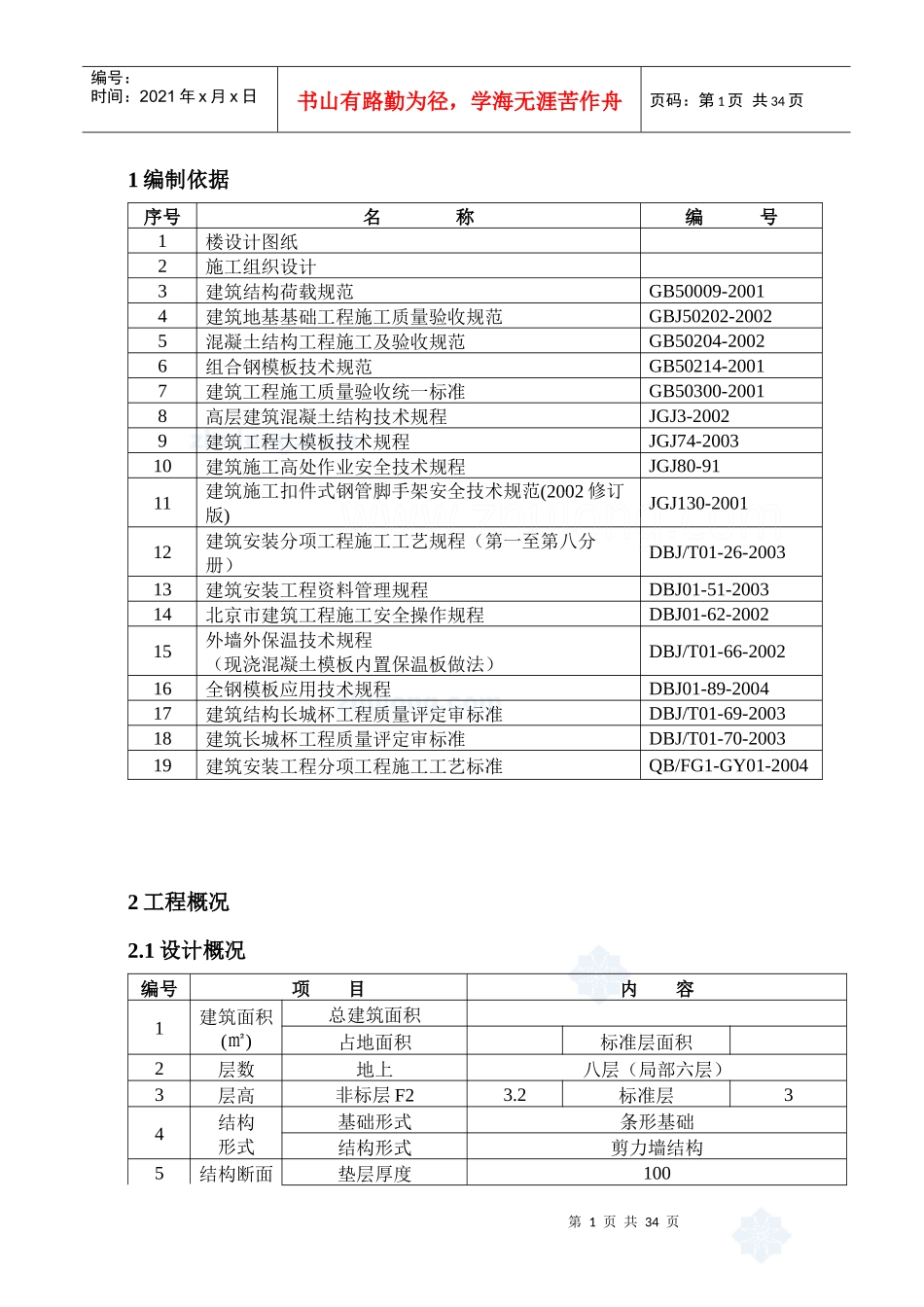

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页1编制依据序号名称编号1楼设计图纸2施工组织设计3建筑结构荷载规范GB50009-20014建筑地基基础工程施工质量验收规范GBJ50202-20025混凝土结构工程施工及验收规范GB50204-20026组合钢模板技术规范GB50214-20017建筑工程施工质量验收统一标准GB50300-20018高层建筑混凝土结构技术规程JGJ3-20029建筑工程大模板技术规程JGJ74-200310建筑施工高处作业安全技术规程JGJ80-9111建筑施工扣件式钢管脚手架安全技术规范(2002修订版)JGJ130-200112建筑安装分项工程施工工艺规程（第一至第八分册）DBJ/T01-26-200313建筑安装工程资料管理规程DBJ01-51-200314北京市建筑工程施工安全操作规程DBJ01-62-200215外墙外保温技术规程（现浇混凝土模板内置保温板做法）DBJ/T01-66-200216全钢模板应用技术规程DBJ01-89-200417建筑结构长城杯工程质量评定审标准DBJ/T01-69-200318建筑长城杯工程质量评定审标准DBJ/T01-70-200319建筑安装工程分项工程施工工艺标准QB/FG1-GY01-20042工程概况2.1设计概况编号项目内容1建筑面积(㎡)总建筑面积占地面积标准层面积2层数地上八层（局部六层）3层高非标层F23.2标准层34结构形式基础形式条形基础结构形式剪力墙结构5结构断面垫层厚度100第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页尺寸(㎜)基础底板厚度200~500（梯形）墙体厚度-1.2m以下260mm-1.2m以上160mm楼板厚度150,140,120,110，100梁160×950（830、680、500、400）6楼梯结构形式板式楼梯7坡道结构形式/8施工缝设置基础水平缝留在条形基础上口墙体水平缝留在板上皮和板下皮位置垂直缝留在门过梁跨中1/3范围内顶板不留水平缝垂直缝留在跨中1/3范围内9钢筋类型Ⅰ级(HPB235)Ⅱ级(HPB335)Ⅲ级（HRB400）10水电设备情况给排水、采暖、强弱电预埋和安装2.2现场情况：施工现场模板加工平面布置图（图一略）2.3设计图：标准层结构平面图（图二略）第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页2.4工程难点2.4.1管理难点本工程楼座平面布置紧凑，施工现场较狭窄。年月日开工，年月日竣工，工期天。质量目标为“长城杯”。工程质量要求高，成本低，工期短，使施工管理面临较多的困难。2.4.2技术难点由于工程造价低，为降低工程造价，地下部分墙体模板选用6015+1015组合钢模板。平面变化多，模板组拼接缝就多，对模板施工工艺要求高。本工程在52-9轴与53-1轴之间设置变形缝。由于变形缝宽度只有70mm，无法使用86系列的大钢模，致使后续施工段墙体施工必须采用单面支模，给模板施工造成很大难度。3施工安排3.1施工部位及工期要求时间部位时间备注起始日期结束日期年月日年月日±0.00以下基础±0.00以上顶层3.2劳动组织及职责分工3.2.1管理层负责人：。3.2.2劳务层负责人：第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页3.2.3工人数量及分工：序号分工人数施工准备阶段木料加工10模板拼装10基础施工阶段模板加工、安装、拆除30模板清理、刷脱模剂5模内清理5主体施工阶段模板安装、拆除50模板清理、刷脱模剂5模内清理54施工准备4.1技术准备4.1.1根据施工组织设计、施工图纸要求计算模板配置数量，确定各部位模板施工方法，编制模板设计施工方案。4.1.2项目技术负责人及主管工长对操作班组做好岗前培训，明确模板加工、安装标准及要求。4.1.3根据施工进度，主管工长提前制定模板加工计划，编制技术交底。4.2机具准备序号名称数量进场日期序号名称数量进场日期1压刨1台07年1月7台钻2台07年3月2平刨1台07年1月8手提锯4台07年3月3圆盘锯1台07年1月9手枪钻5台07年3月4砂轮切割机2台07年1月10曲线锯2台07年3月5电焊机3台07年1月11手用电钻3台07年3月6吹风机3台07年3月124.3材料准备4.3.1模板选用第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页总结以往的施工经验，在保证工程质量、进度的同时，还要节约材料、降低成本，所以本...
