6第四部分电缆埋管施工工艺(修改)VIP免费

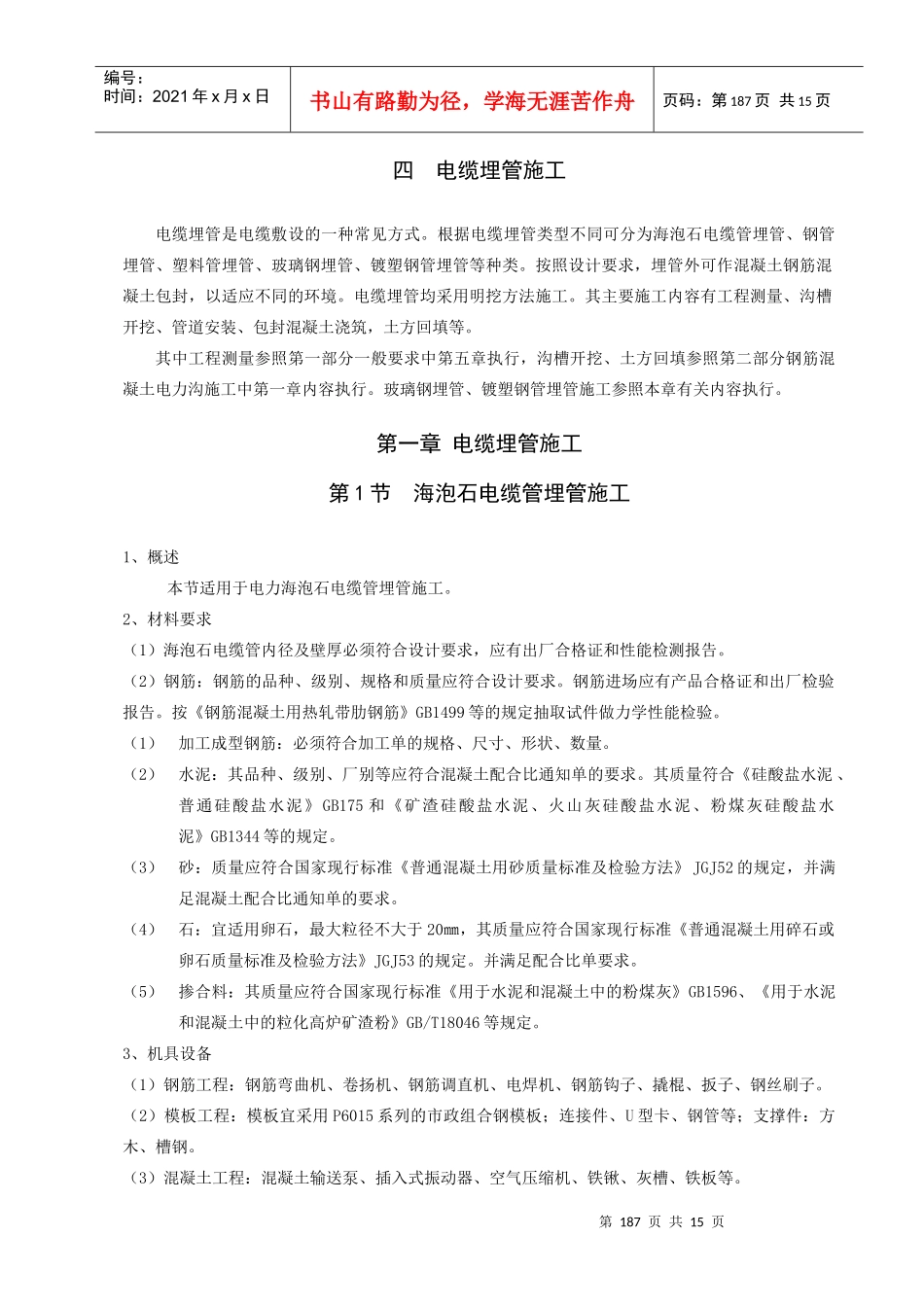

6第四部分电缆埋管施工工艺(修改)_第1页
1/15

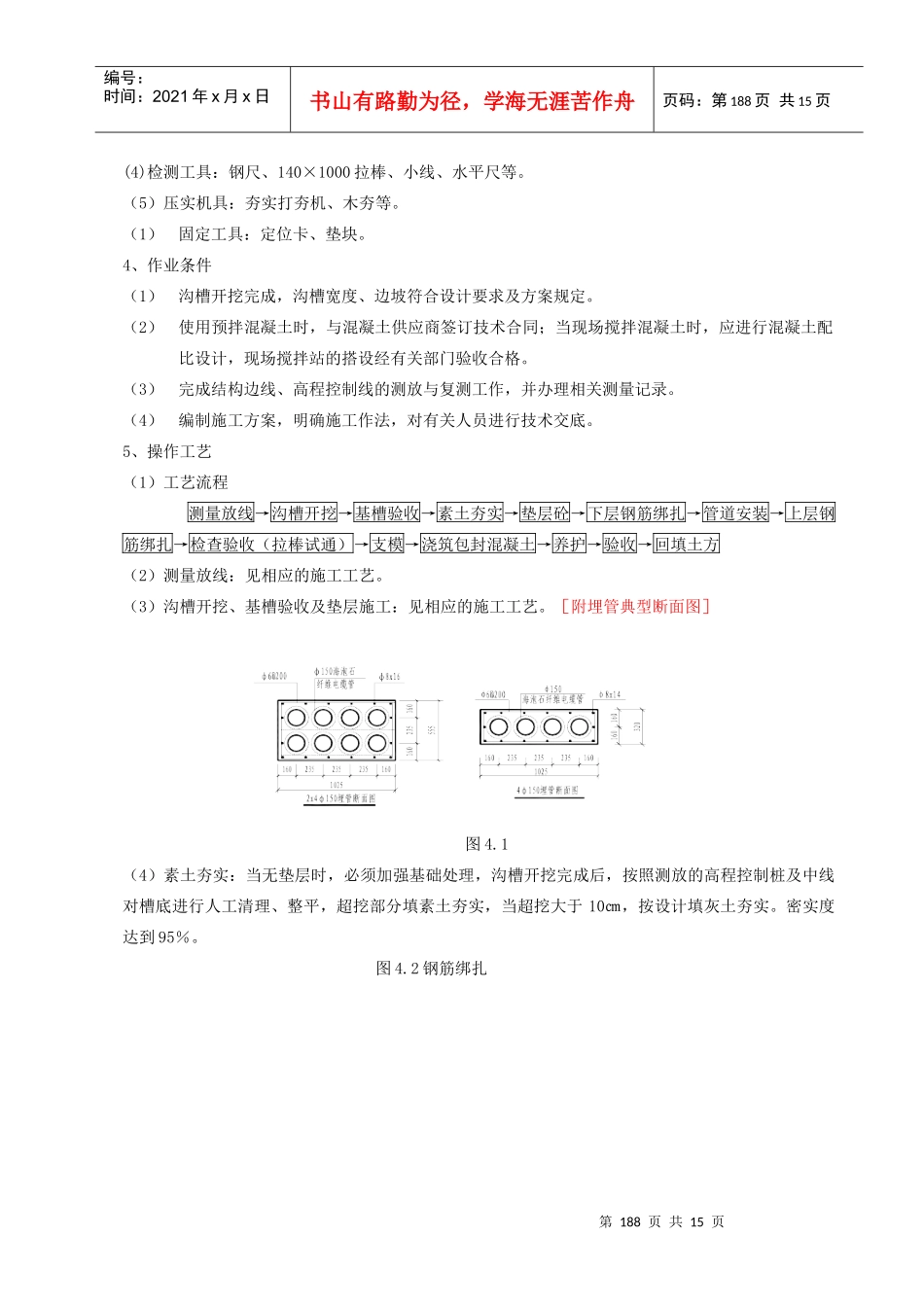

6第四部分电缆埋管施工工艺(修改)_第2页
2/15
6第四部分电缆埋管施工工艺(修改)_第3页
3/15
第187页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第187页共15页四电缆埋管施工电缆埋管是电缆敷设的一种常见方式。根据电缆埋管类型不同可分为海泡石电缆管埋管、钢管埋管、塑料管埋管、玻璃钢埋管、镀塑钢管埋管等种类。按照设计要求,埋管外可作混凝土钢筋混凝土包封,以适应不同的环境。电缆埋管均采用明挖方法施工。其主要施工内容有工程测量、沟槽开挖、管道安装、包封混凝土浇筑,土方回填等。其中工程测量参照第一部分一般要求中第五章执行,沟槽开挖、土方回填参照第二部分钢筋混凝土电力沟施工中第一章内容执行。玻璃钢埋管、镀塑钢管埋管施工参照本章有关内容执行。第一章电缆埋管施工第1节海泡石电缆管埋管施工1、概述本节适用于电力海泡石电缆管埋管施工。2、材料要求(1)海泡石电缆管内径及壁厚必须符合设计要求,应有出厂合格证和性能检测报告。(2)钢筋:钢筋的品种、级别、规格和质量应符合设计要求。钢筋进场应有产品合格证和出厂检验报告。按《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件做力学性能检验。(1)加工成型钢筋:必须符合加工单的规格、尺寸、形状、数量。(2)水泥:其品种、级别、厂别等应符合混凝土配合比通知单的要求。其质量符合《硅酸盐水泥、普通硅酸盐水泥》GB175和《矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥》GB1344等的规定。(3)砂:质量应符合国家现行标准《普通混凝土用砂质量标准及检验方法》JGJ52的规定,并满足混凝土配合比通知单的要求。(4)石:宜适用卵石,最大粒径不大于20㎜,其质量应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。并满足配合比单要求。(5)掺合料:其质量应符合国家现行标准《用于水泥和混凝土中的粉煤灰》GB1596、《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T18046等规定。3、机具设备(1)钢筋工程:钢筋弯曲机、卷扬机、钢筋调直机、电焊机、钢筋钩子、撬棍、扳子、钢丝刷子。(2)模板工程:模板宜采用P6015系列的市政组合钢模板;连接件、U型卡、钢管等;支撑件:方木、槽钢。(3)混凝土工程:混凝土输送泵、插入式振动器、空气压缩机、铁锹、灰槽、铁板等。第188页共15页第187页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第188页共15页(4)检测工具:钢尺、140×1000拉棒、小线、水平尺等。(5)压实机具:夯实打夯机、木夯等。(1)固定工具:定位卡、垫块。4、作业条件(1)沟槽开挖完成,沟槽宽度、边坡符合设计要求及方案规定。(2)使用预拌混凝土时,与混凝土供应商签订技术合同;当现场搅拌混凝土时,应进行混凝土配比设计,现场搅拌站的搭设经有关部门验收合格。(3)完成结构边线、高程控制线的测放与复测工作,并办理相关测量记录。(4)编制施工方案,明确施工作法,对有关人员进行技术交底。5、操作工艺(1)工艺流程测量放线→沟槽开挖→基槽验收→素土夯实→垫层砼→下层钢筋绑扎→管道安装→上层钢筋绑扎→检查验收(拉棒试通)→支模→浇筑包封混凝土→养护→验收→回填土方(2)测量放线:见相应的施工工艺。(3)沟槽开挖、基槽验收及垫层施工:见相应的施工工艺。[附埋管典型断面图]图4.1(4)素土夯实:当无垫层时,必须加强基础处理,沟槽开挖完成后,按照测放的高程控制桩及中线对槽底进行人工清理、整平,超挖部分填素土夯实,当超挖大于10㎝,按设计填灰土夯实。密实度达到95%。图4.2钢筋绑扎第189页共15页第188页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第189页共15页(5)钢筋绑扎:基本上与电缆管道安装同步进行。钢筋套子为整体结构。因此,线绑扎下层网片,进行管道安装,再绑上层网片形成整体。钢筋横向箍筋开口左右错开,开口均朝上,箍筋加工按照规范执行,采用135°角形成。纵向钢筋与箍筋绑扎,每交叉点均绑扎。纵向起步筋从箍筋角部开始。钢筋间距必须符合要求,绑扎完成后,垫好水泥垫块,厚度20㎜。(6)管道安装①制作架立筋:为保证管道位于设计位置,必须作架立筋,间距1.5~2m,保证能承受电缆管的重量。架立筋...
