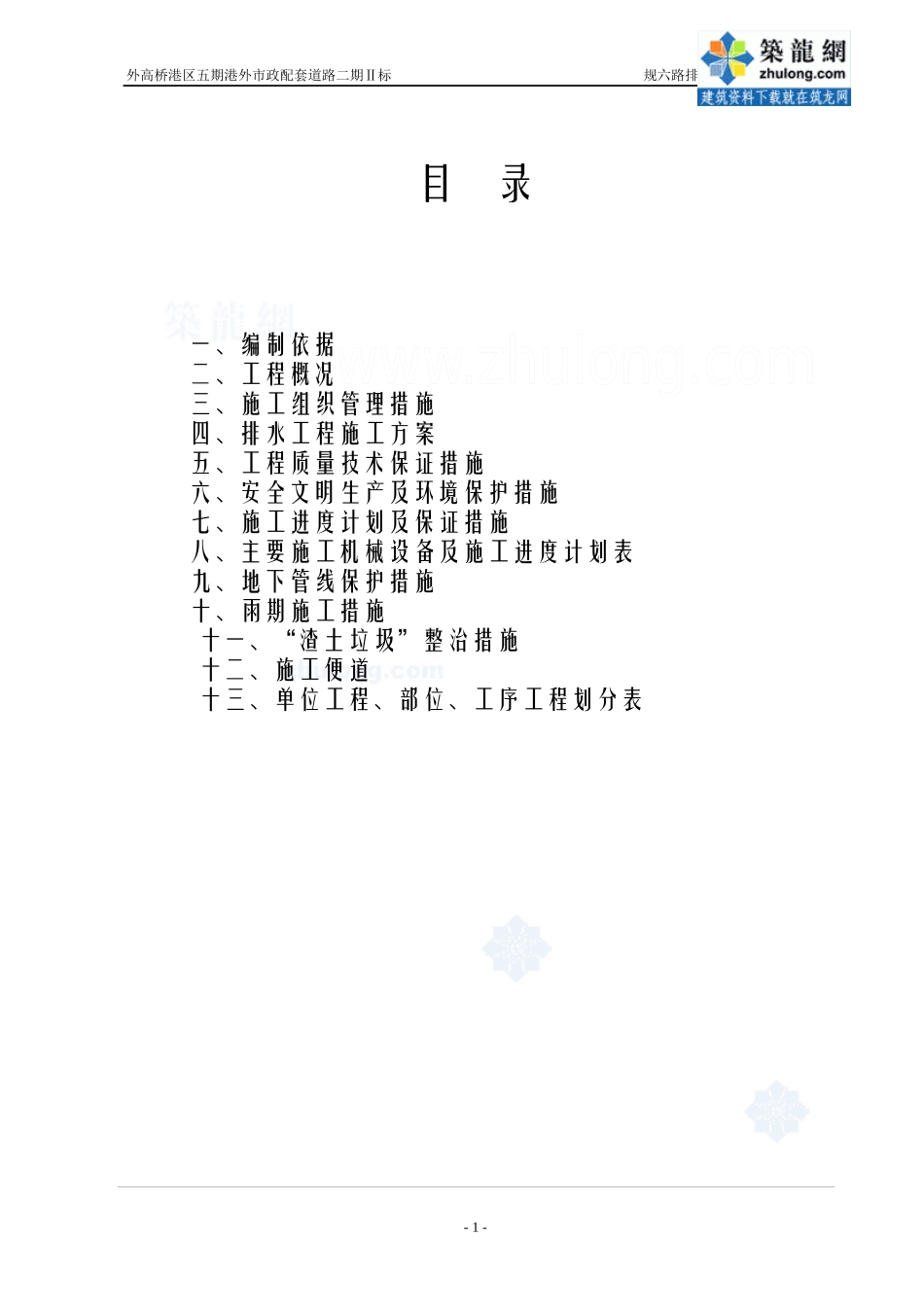

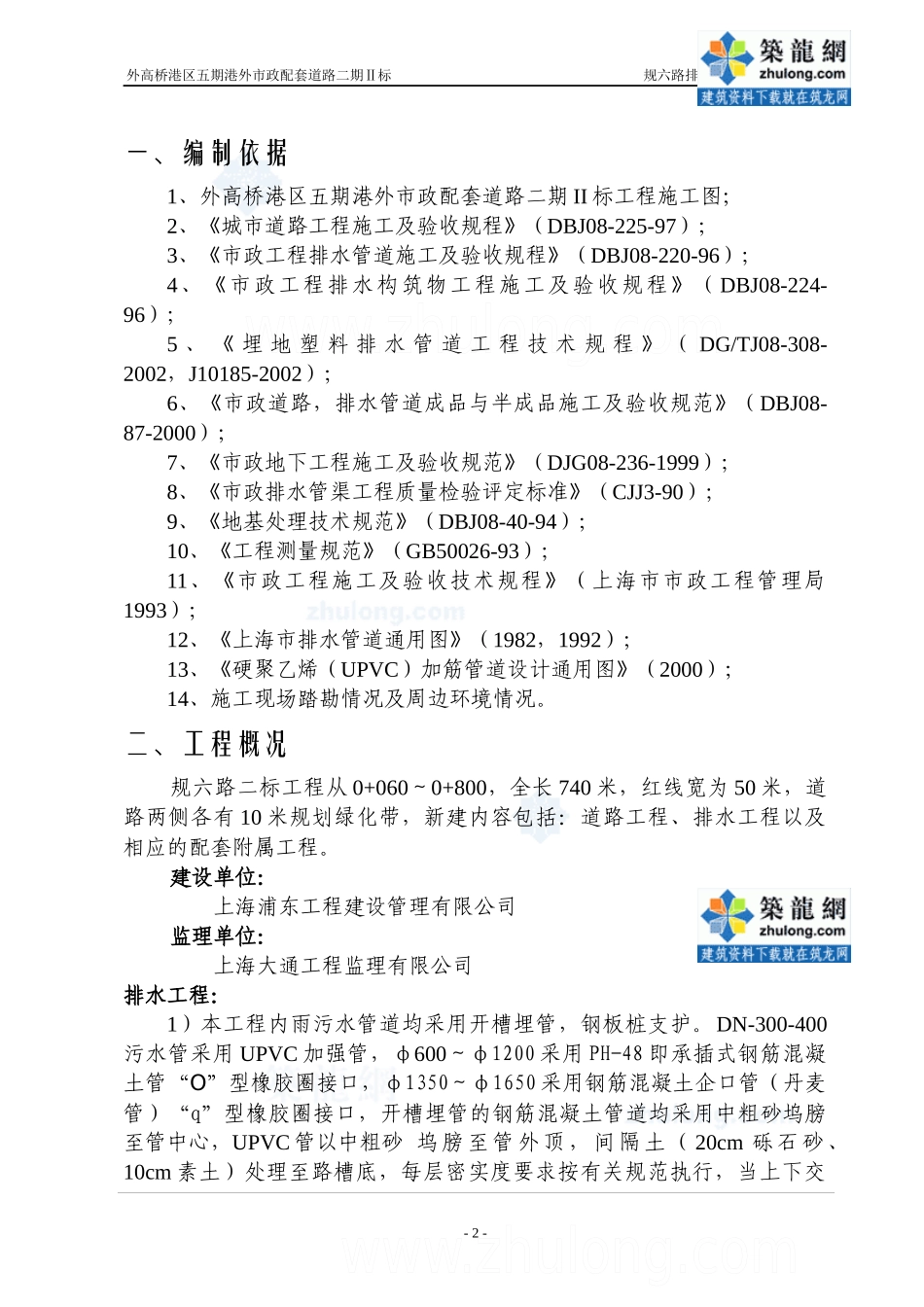

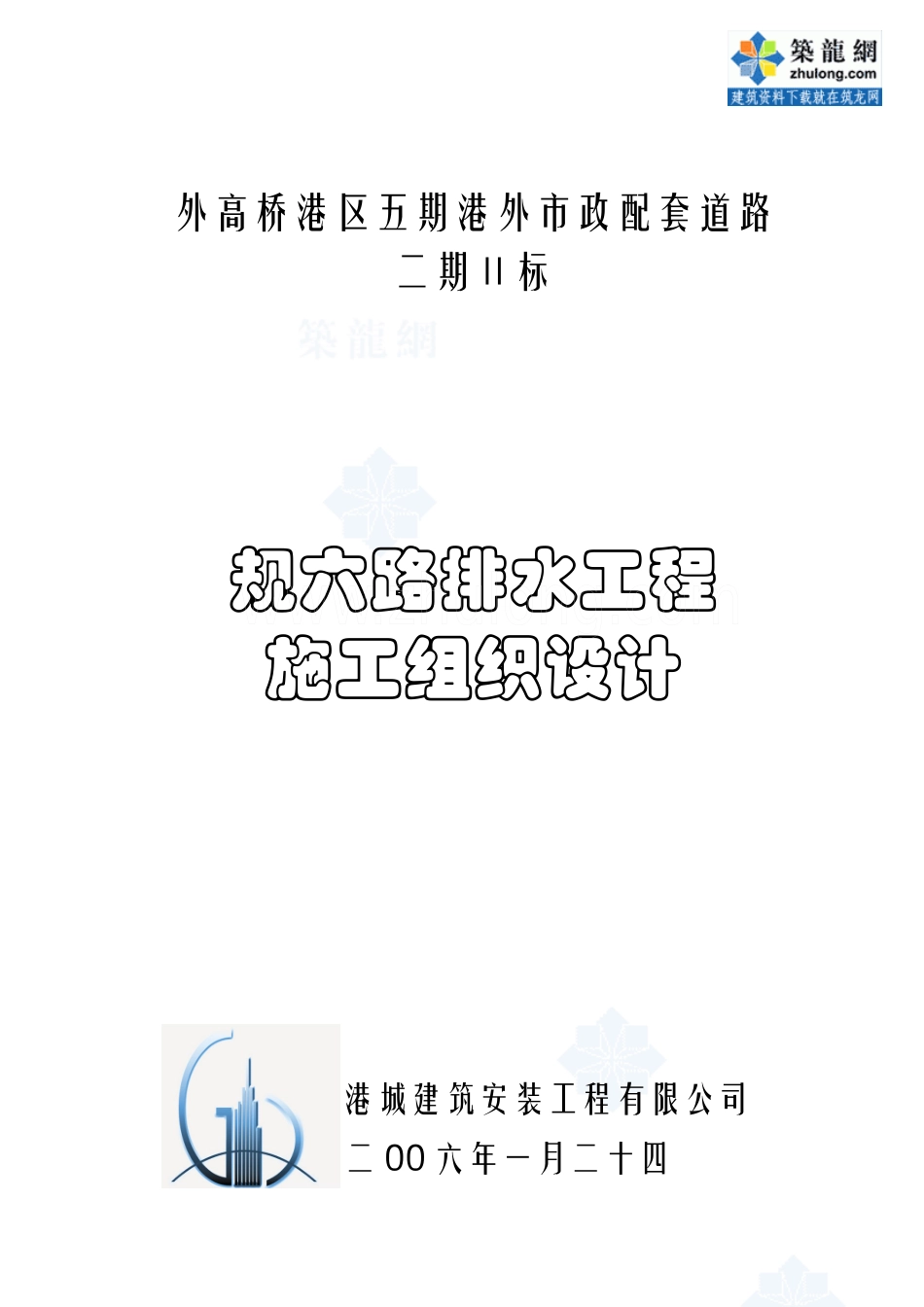

外高桥港区五期港外市政配套道路二期Ⅱ标规六路排水工程施工组织设计上海港城建筑安装工程有限公司二OO六年一月二十四外高桥港区五期港外市政配套道路二期Ⅱ标规六路排水工程施工组织设计目录一、编制依据二、工程概况三、施工组织管理措施四、排水工程施工方案五、工程质量技术保证措施六、安全文明生产及环境保护措施七、施工进度计划及保证措施八、主要施工机械设备及施工进度计划表九、地下管线保护措施十、雨期施工措施十一、“渣土垃圾”整治措施十二、施工便道十三、单位工程、部位、工序工程划分表-1-外高桥港区五期港外市政配套道路二期Ⅱ标规六路排水工程施工组织设计一、编制依据1、外高桥港区五期港外市政配套道路二期II标工程施工图；2、《城市道路工程施工及验收规程》（DBJ08-225-97）；3、《市政工程排水管道施工及验收规程》（DBJ08-220-96）；4、《市政工程排水构筑物工程施工及验收规程》（DBJ08-224-96）；5、《埋地塑料排水管道工程技术规程》（DG/TJ08-308-2002，J10185-2002）；6、《市政道路，排水管道成品与半成品施工及验收规范》（DBJ08-87-2000）；7、《市政地下工程施工及验收规范》（DJG08-236-1999）；8、《市政排水管渠工程质量检验评定标准》（CJJ3-90）；9、《地基处理技术规范》（DBJ08-40-94）；10、《工程测量规范》（GB50026-93）；11、《市政工程施工及验收技术规程》（上海市市政工程管理局1993）；12、《上海市排水管道通用图》（1982，1992）；13、《硬聚乙烯（UPVC）加筋管道设计通用图》（2000）；14、施工现场踏勘情况及周边环境情况。二、工程概况规六路二标工程从0+060～0+800，全长740米，红线宽为50米，道路两侧各有10米规划绿化带，新建内容包括：道路工程、排水工程以及相应的配套附属工程。建设单位：上海浦东工程建设管理有限公司监理单位：上海大通工程监理有限公司排水工程：1）本工程内雨污水管道均采用开槽埋管，钢板桩支护。DN-300-400污水管采用UPVC加强管，φ600～φ1200采用PH-48即承插式钢筋混凝土管“O”型橡胶圈接口，φ1350～φ1650采用钢筋混凝土企口管（丹麦管）“q”型橡胶圈接口，开槽埋管的钢筋混凝土管道均采用中粗砂坞膀至管中心，UPVC管以中粗砂坞膀至管外顶，间隔土（20cm砾石砂、10cm素土）处理至路槽底，每层密实度要求按有关规范执行，当上下交-2-外高桥港区五期港外市政配套道路二期Ⅱ标规六路排水工程施工组织设计叉管道净距小于20cm时，用混凝土进行加固。主要项目工程量：φ1350303米φ1500740米φ1650437米雨水检查井40座污水DN400（UPVC管）740米污水检查井19座涵管1φ120055米涵管2φ120052.5米2）规六路雨水管道位于道路中心两侧各15.5米，污水管道位于道路中心线。本工程管道接口，基座，检查井均安上海市城市建设研究院编制的《上海市排水管道通用图》（一九九二年版，一九八二年版）。《埋地塑料排水管道工程技术规程》（DG/TJ08-2002，J1085-2002）。3）本工程设计的开槽埋管钢筋混凝土管通采用中粗砂坞膀至管中心，UPVC管以中粗砂坞膀至管外顶，中粗砂干重不小于16KN/M3，以上部分回填按砾石砂间隔土（20CM砾石砂，10CM素土）处理至路槽底，每层松土厚30CM，密实度要求按有关规范执行，严禁用淤泥，腐殖土，杂质土及含大石块土回填。4）雨水口的位置结合道路纵断面设计，采用II型及双联II型雨水口，雨水口连管为DN300的UPVC加筋管，坡度采用3-5%。5）图中设计雨水污水管预留的衔坊支管均应敷设至道路红线外2M，加设相应尺寸检查井并预留一节管道。管端用砖砌封堵。预留的雨水检查井设30cm落底。6）本工程污水管道检查井内壁均采用IPN8710系列防腐涂料进行防腐处理，防腐措施如下：底漆两道，防腐漆两道。三、施工组织管理措施1、我公司结合本工程的特点，组建了一套经验丰富、技术质量高的项目领导班子，项目管理班组子人员岗位证书齐全，以精干高效的组织机构人员为核心的管理班子，以统筹兼顾、快速运作、实行流水交叉作业为手段，强化组织、职能，全面履行合同，保证工程优良，有序高效地进行“九牌二图”及各种规章制度上墙。组织管理班子人员及有关一线施工人员了解施工图纸的设...
