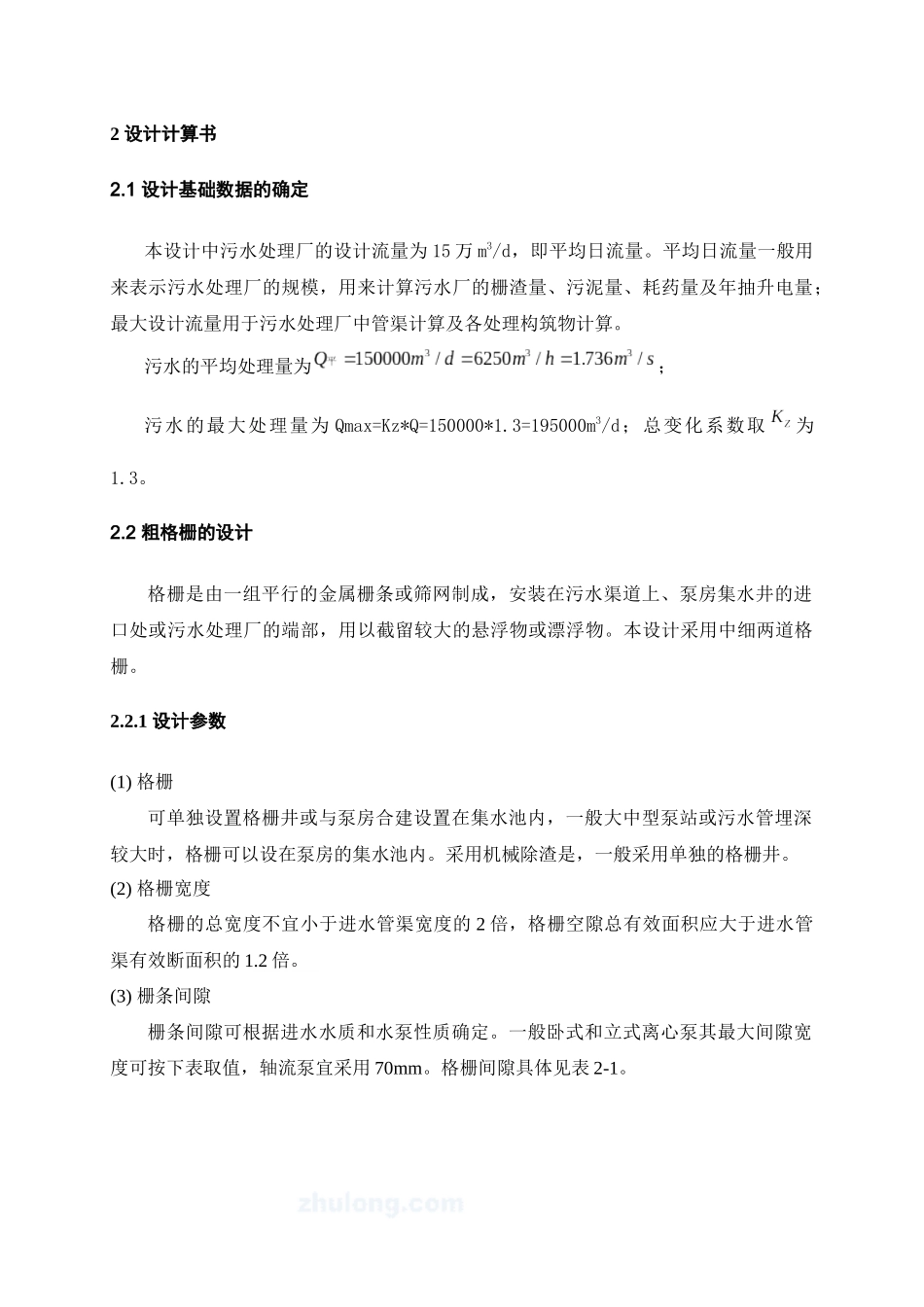

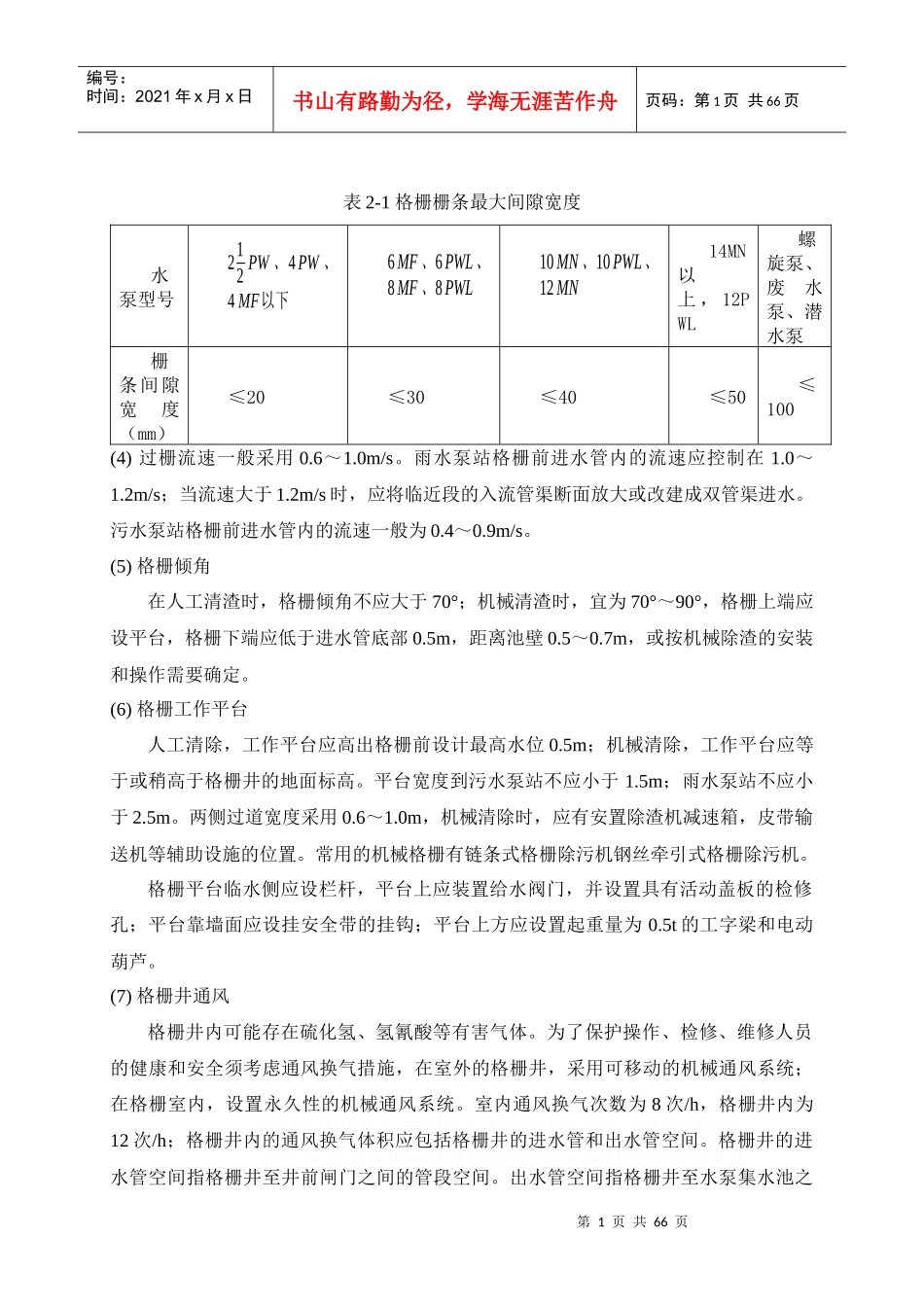

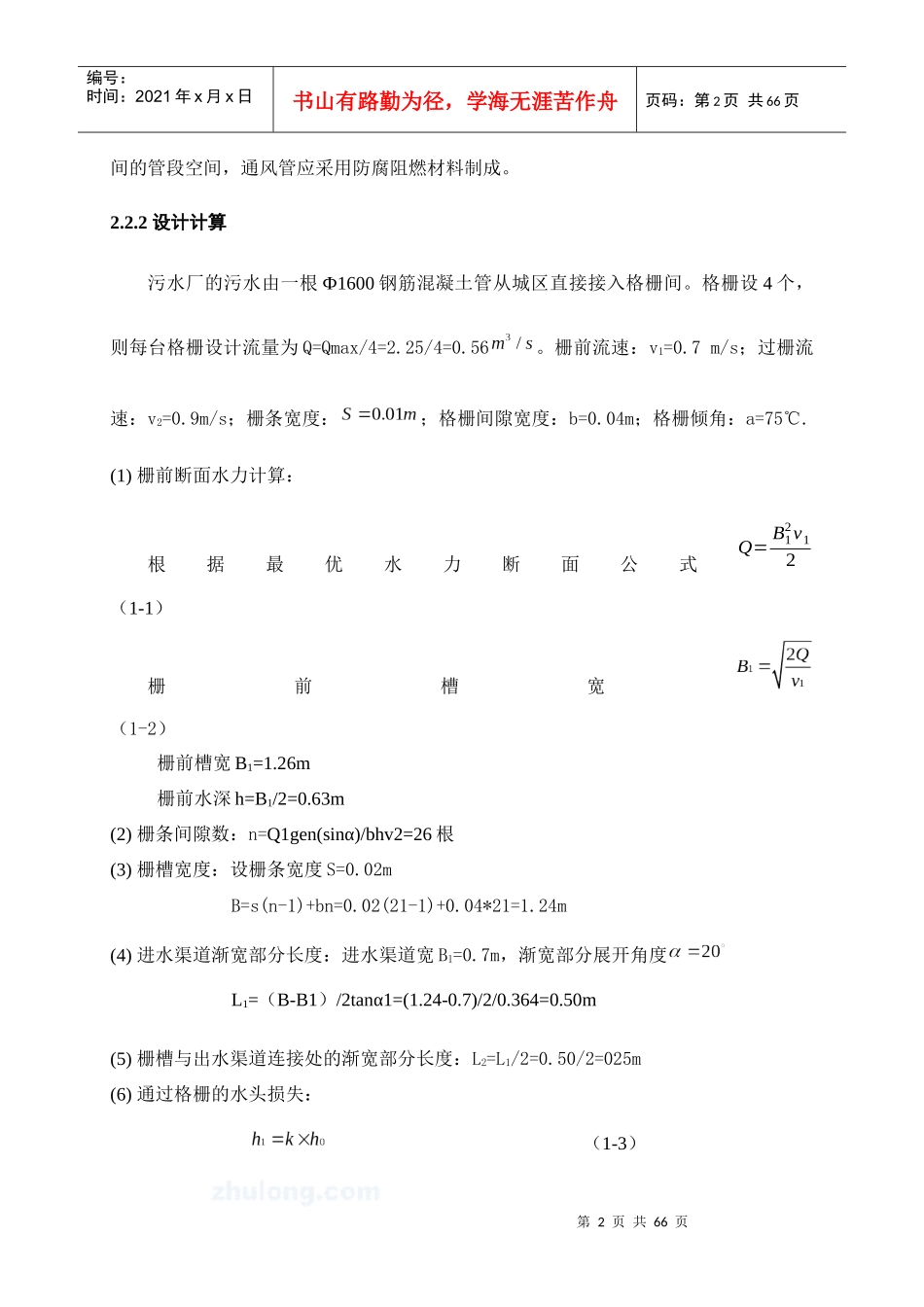

2设计计算书2.1设计基础数据的确定本设计中污水处理厂的设计流量为15万m3/d，即平均日流量。平均日流量一般用来表示污水处理厂的规模，用来计算污水厂的栅渣量、污泥量、耗药量及年抽升电量；最大设计流量用于污水处理厂中管渠计算及各处理构筑物计算。污水的平均处理量为；污水的最大处理量为Qmax=Kz*Q=150000*1.3=195000m3/d；总变化系数取为1.3。2.2粗格栅的设计格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物或漂浮物。本设计采用中细两道格栅。2.2.1设计参数(1)格栅可单独设置格栅井或与泵房合建设置在集水池内，一般大中型泵站或污水管埋深较大时，格栅可以设在泵房的集水池内。采用机械除渣是，一般采用单独的格栅井。(2)格栅宽度格栅的总宽度不宜小于进水管渠宽度的2倍，格栅空隙总有效面积应大于进水管渠有效断面积的1.2倍。(3)栅条间隙栅条间隙可根据进水水质和水泵性质确定。一般卧式和立式离心泵其最大间隙宽度可按下表取值，轴流泵宜采用70mm。格栅间隙具体见表2-1。第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页表2-1格栅栅条最大间隙宽度水泵型号212PW、4PW、4MF以下6MF、6PWL、8MF、8PWL10MN、10PWL、12MN14MN以上，12PWL螺旋泵、废水泵、潜水泵栅条间隙宽度（mm）≤20≤30≤40≤50≤100(4)过栅流速一般采用0.6～1.0m/s。雨水泵站格栅前进水管内的流速应控制在1.0～1.2m/s；当流速大于1.2m/s时，应将临近段的入流管渠断面放大或改建成双管渠进水。污水泵站格栅前进水管内的流速一般为0.4～0.9m/s。(5)格栅倾角在人工清渣时，格栅倾角不应大于70°；机械清渣时，宜为70°～90°，格栅上端应设平台，格栅下端应低于进水管底部0.5m，距离池壁0.5～0.7m，或按机械除渣的安装和操作需要确定。(6)格栅工作平台人工清除，工作平台应高出格栅前设计最高水位0.5m；机械清除，工作平台应等于或稍高于格栅井的地面标高。平台宽度到污水泵站不应小于1.5m；雨水泵站不应小于2.5m。两侧过道宽度采用0.6～1.0m，机械清除时，应有安置除渣机减速箱，皮带输送机等辅助设施的位置。常用的机械格栅有链条式格栅除污机钢丝牵引式格栅除污机。格栅平台临水侧应设栏杆，平台上应装置给水阀门，并设置具有活动盖板的检修孔；平台靠墙面应设挂安全带的挂钩；平台上方应设置起重量为0.5t的工字梁和电动葫芦。(7)格栅井通风格栅井内可能存在硫化氢、氢氰酸等有害气体。为了保护操作、检修、维修人员的健康和安全须考虑通风换气措施，在室外的格栅井，采用可移动的机械通风系统；在格栅室内，设置永久性的机械通风系统。室内通风换气次数为8次/h，格栅井内为12次/h；格栅井内的通风换气体积应包括格栅井的进水管和出水管空间。格栅井的进水管空间指格栅井至井前闸门之间的管段空间。出水管空间指格栅井至水泵集水池之第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页间的管段空间，通风管应采用防腐阻燃材料制成。2.2.2设计计算污水厂的污水由一根Ф1600钢筋混凝土管从城区直接接入格栅间。格栅设4个，则每台格栅设计流量为Q=Qmax/4=2.25/4=0.56。栅前流速：v1=0.7m/s；过栅流速：v2=0.9m/s；栅条宽度：；格栅间隙宽度：b=0.04m；格栅倾角：a=75℃.(1)栅前断面水力计算：根据最优水力断面公式Q=B12v12（1-1）栅前槽宽（1-2）栅前槽宽B1=1.26m栅前水深h=B1/2=0.63m(2)栅条间隙数：n=Q1gen(sinα)/bhv2=26根(3)栅槽宽度：设栅条宽度S=0.02mB=s(n-1)+bn=0.02(21-1)+0.04*21=1.24m(4)进水渠道渐宽部分长度：进水渠道宽B1=0.7m，渐宽部分展开角度L1=（B-B1）/2tanα1=(1.24-0.7)/2/0.364=0.50m(5)栅槽与出水渠道连接处的渐宽部分长度：L2=L1/2=0.50/2=025m(6)通过格栅的水头损失：（1-3）第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页，（1-4）h0—计算水头损失；g—重力加速度；K—格栅受污物堵塞使水头损失增大的倍数，一般取3；ξ—阻力系数，其数值与格栅栅条的断面几何形...
