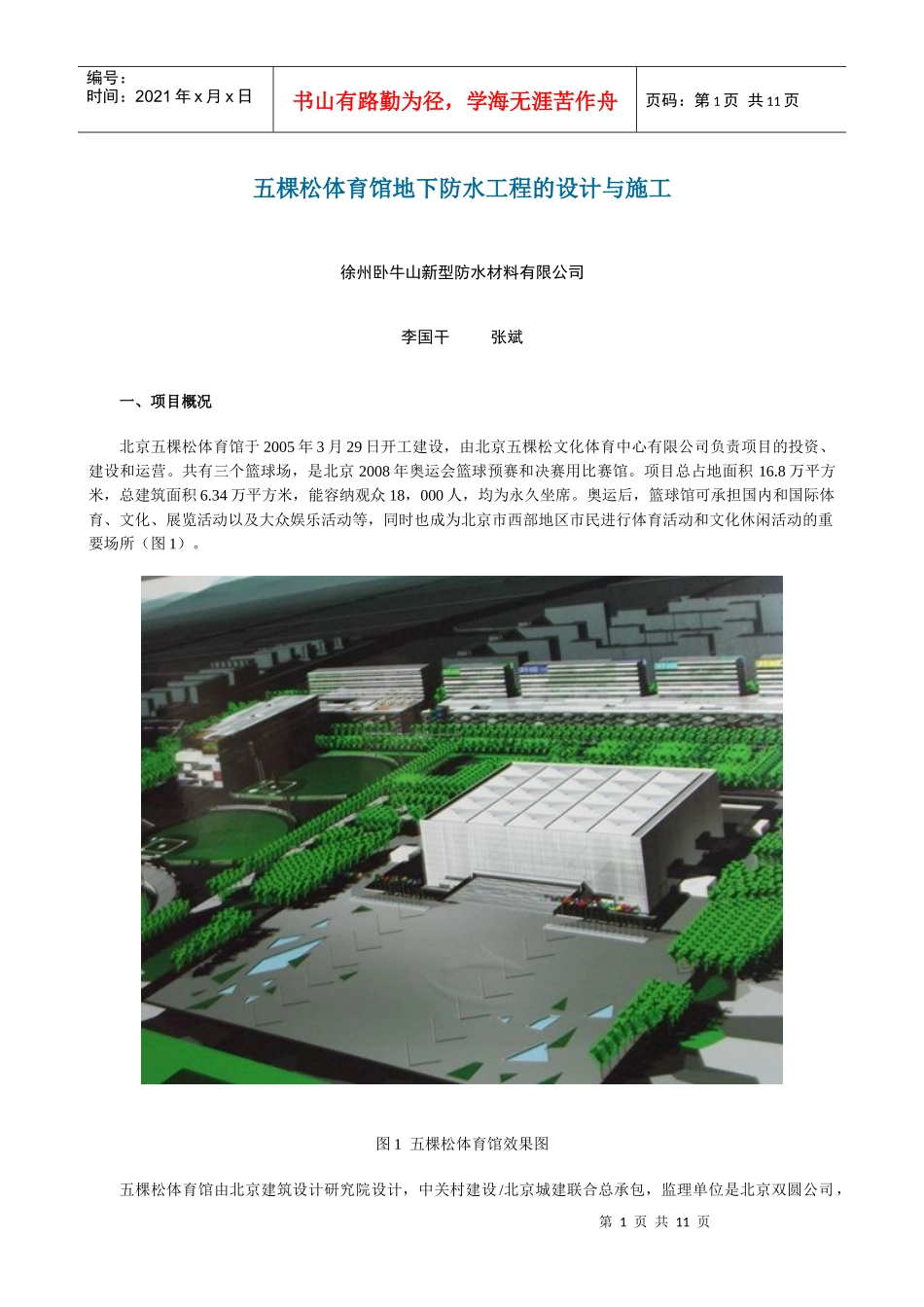

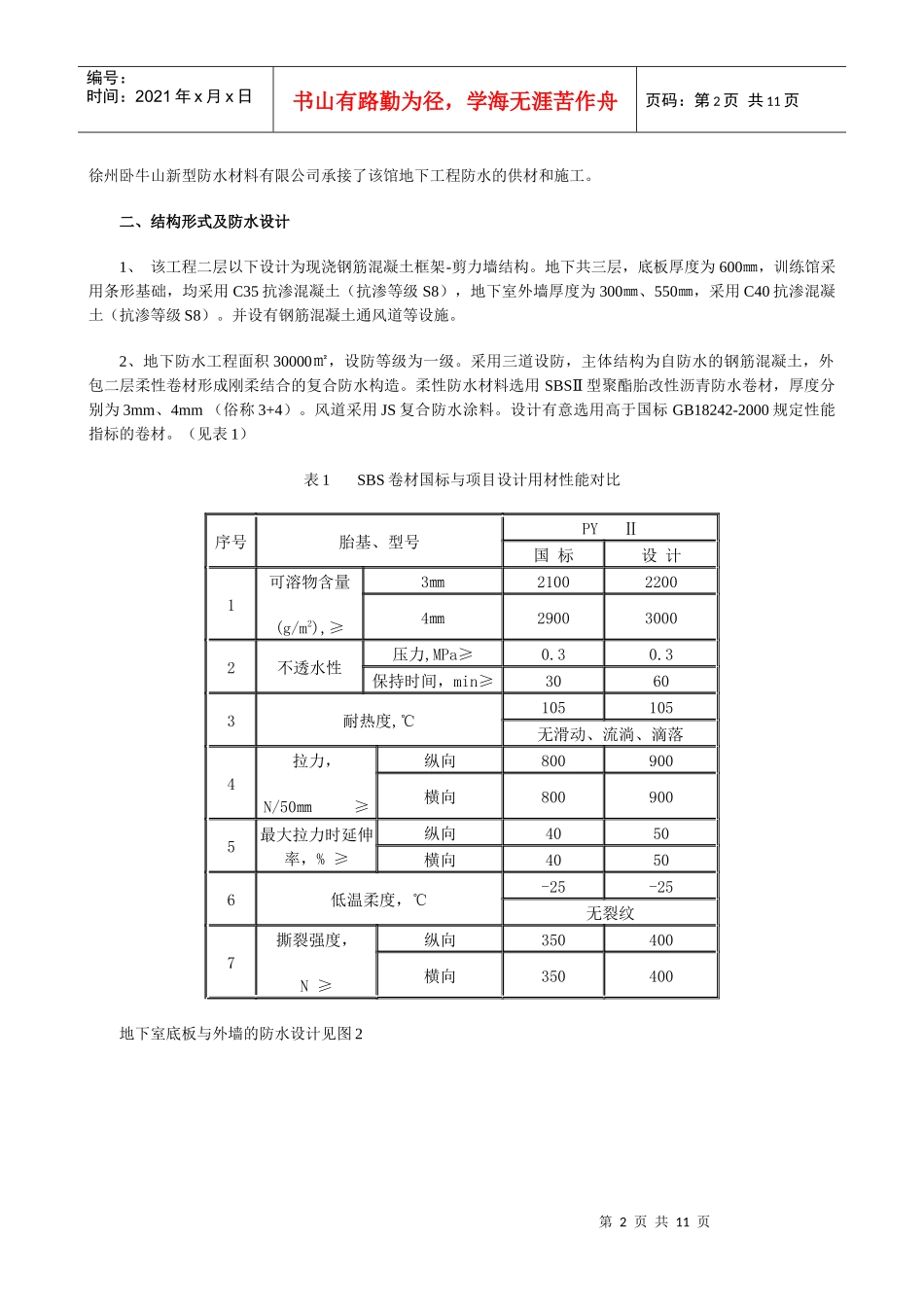

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页五棵松体育馆地下防水工程的设计与施工徐州卧牛山新型防水材料有限公司李国干张斌一、项目概况北京五棵松体育馆于2005年3月29日开工建设，由北京五棵松文化体育中心有限公司负责项目的投资、建设和运营。共有三个篮球场，是北京2008年奥运会篮球预赛和决赛用比赛馆。项目总占地面积16.8万平方米，总建筑面积6.34万平方米，能容纳观众18，000人，均为永久坐席。奥运后，篮球馆可承担国内和国际体育、文化、展览活动以及大众娱乐活动等，同时也成为北京市西部地区市民进行体育活动和文化休闲活动的重要场所（图1）。图1五棵松体育馆效果图五棵松体育馆由北京建筑设计研究院设计，中关村建设/北京城建联合总承包，监理单位是北京双圆公司，第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页徐州卧牛山新型防水材料有限公司承接了该馆地下工程防水的供材和施工。二、结构形式及防水设计1、该工程二层以下设计为现浇钢筋混凝土框架-剪力墙结构。地下共三层，底板厚度为600㎜，训练馆采用条形基础，均采用C35抗渗混凝土（抗渗等级S8），地下室外墙厚度为300㎜、550㎜，采用C40抗渗混凝土（抗渗等级S8）。并设有钢筋混凝土通风道等设施。2、地下防水工程面积30000㎡，设防等级为一级。采用三道设防，主体结构为自防水的钢筋混凝土，外包二层柔性卷材形成刚柔结合的复合防水构造。柔性防水材料选用SBSⅡ型聚酯胎改性沥青防水卷材，厚度分别为3mm、4mm（俗称3+4）。风道采用JS复合防水涂料。设计有意选用高于国标GB18242-2000规定性能指标的卷材。（见表1）表1SBS卷材国标与项目设计用材性能对比序号胎基、型号PYⅡ国标设计1可溶物含量(g/m2),≥3㎜210022004㎜290030002不透水性压力,MPa≥0.30.3保持时间，min≥30603耐热度,℃105105无滑动、流淌、滴落4拉力，N/50㎜≥纵向800900横向8009005最大拉力时延伸率，%≥纵向4050横向40506低温柔度，℃-25-25无裂纹7撕裂强度，N≥纵向350400横向350400地下室底板与外墙的防水设计见图2第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图2地下室底板与外墙的防水设计三、防水施工工艺3．1施工流程1）地下室底板、顶板防水施工流程：基层表面清理修整→涂刷基层处理剂→细部节点附加增强层→第一层SBS卷材空铺→收头处理、节点密封→检查、修补、清理、验收→第二层SBS卷材满粘铺贴→收头处理、节点密封→检查、修补、清理→防水层验收→成品保护。2）地下室外墙防水施工流程：基层表面清理修整→涂刷基层处理剂→细部节点附加增强层→第一层SBS卷材满粘铺贴→收头处理、节点密封→检查、修补、清理、验收→第二层SBS卷材满粘铺贴→收头处理、节点密封→检查、修补、清理→防水层验收→成品保护。3．2工艺操作要点第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页基础底板、顶板部位（平面）第一层SBS卷材与砼垫层之间空铺施工，(附加层以及承台与基坑部位的卷材与基层之间热熔满粘)；第二层SBS卷材与第一层卷材之间热熔满粘铺贴；地下室外墙部位卷材与基层，卷材与卷材之间均采用热熔满粘施工。卷材长边搭接宽度为100mm，短边搭接宽度为150mm，搭接缝采用热熔粘贴，封闭严密；1、基层表面清理修整。施工前将验收合格的基层清理干净，防水基层（找平层）应经过验收应符合设计要求：①．保持干燥，如有渗水部位应先进行封堵。含水率不得大于9%，空铺法要求无明水即可施工。②．基层表面应坚实、平整、压光、充分养护，不得有空鼓、开裂、起砂、脱皮及凹凸不平等缺陷。阴阳角处应做成圆弧形，圆弧半径应不小于50mm。③．穿过地面或墙体的预埋管件、变形缝、后浇带等处必须符合设计及规范规定。④．防水基层若有缺陷或积水现象必须进行修整和清理，合格后方可进行防水层施工。2、涂刷基层处理剂。在验收合格的基层上薄而均匀地涂刷一道基层处理剂，切勿反复涂刷，不得漏刷或露底。待基层处理剂干燥后（一般以不粘手...
