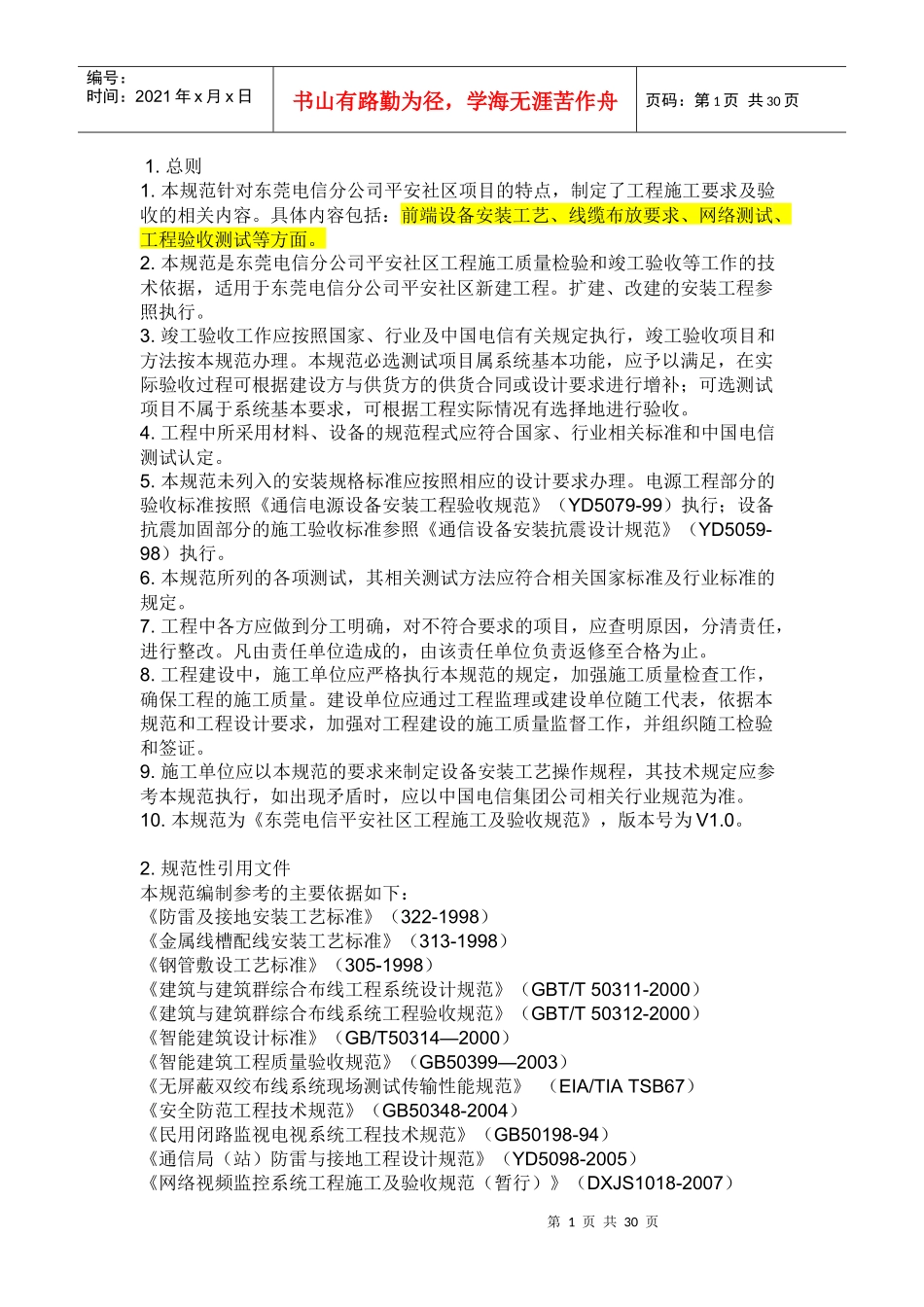

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页1.总则1.本规范针对东莞电信分公司平安社区项目的特点，制定了工程施工要求及验收的相关内容。具体内容包括：前端设备安装工艺、线缆布放要求、网络测试、工程验收测试等方面。2.本规范是东莞电信分公司平安社区工程施工质量检验和竣工验收等工作的技术依据，适用于东莞电信分公司平安社区新建工程。扩建、改建的安装工程参照执行。3.竣工验收工作应按照国家、行业及中国电信有关规定执行，竣工验收项目和方法按本规范办理。本规范必选测试项目属系统基本功能，应予以满足，在实际验收过程可根据建设方与供货方的供货合同或设计要求进行增补；可选测试项目不属于系统基本要求，可根据工程实际情况有选择地进行验收。4.工程中所采用材料、设备的规范程式应符合国家、行业相关标准和中国电信测试认定。5.本规范未列入的安装规格标准应按照相应的设计要求办理。电源工程部分的验收标准按照《通信电源设备安装工程验收规范》（YD5079-99）执行；设备抗震加固部分的施工验收标准参照《通信设备安装抗震设计规范》（YD5059-98）执行。6.本规范所列的各项测试，其相关测试方法应符合相关国家标准及行业标准的规定。7.工程中各方应做到分工明确，对不符合要求的项目，应查明原因，分清责任，进行整改。凡由责任单位造成的，由该责任单位负责返修至合格为止。8.工程建设中，施工单位应严格执行本规范的规定，加强施工质量检查工作，确保工程的施工质量。建设单位应通过工程监理或建设单位随工代表，依据本规范和工程设计要求，加强对工程建设的施工质量监督工作，并组织随工检验和签证。9.施工单位应以本规范的要求来制定设备安装工艺操作规程，其技术规定应参考本规范执行，如出现矛盾时，应以中国电信集团公司相关行业规范为准。10.本规范为《东莞电信平安社区工程施工及验收规范》，版本号为V1.0。2.规范性引用文件本规范编制参考的主要依据如下：《防雷及接地安装工艺标准》（322-1998）《金属线槽配线安装工艺标准》（313-1998）《钢管敷设工艺标准》（305-1998）《建筑与建筑群综合布线工程系统设计规范》（GBT/T50311-2000）《建筑与建筑群综合布线系统工程验收规范》（GBT/T50312-2000）《智能建筑设计标准》（GB/T50314—2000）《智能建筑工程质量验收规范》（GB50399—2003）《无屏蔽双绞布线系统现场测试传输性能规范》（EIA/TIATSB67）《安全防范工程技术规范》（GB50348-2004）《民用闭路监视电视系统工程技术规范》（GB50198-94）《通信局（站）防雷与接地工程设计规范》（YD5098-2005）《网络视频监控系统工程施工及验收规范（暂行）》（DXJS1018-2007）第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页3.前端施工工艺3.1前端设备箱安装3.1.1前端设备箱体选点1.设备箱安装位置首选是室内，在室内楼梯半层或楼梯间处，线路敷设尽量选择最短路由，方便维护、不阻碍通行。2.设备箱应选择能牢靠、稳固安装的位置；3.设备箱应选择在不易被破坏，并与周边环境相协调的,不阻碍行人进出的位置；4.如果在室外安装，设备箱尽可能选择室外飘台下，以便防盗、防水、防雷。图4.1.1-1控制箱室外安装（电源开关箱采用室外防水型）第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页图4.1.1-2控制箱室内安装（电源开关箱采用普通型）3.1.2设备箱安装工艺要求1.视频编码器DVS、摄像机电源统一安装在前端控制箱内。(ADSLModem或ONU也安装在控制箱内)，采用2口DVS设备时，远端摄像机在远端取电，安装电源插座和变压器。2.前端控制箱规格暂定为W×D×H(mm)：350×300×450。箱底开6个φ25入线孔,箱体具有防水、防尘、防盗基本要求，箱体性能指标达到集团公司规范要求，箱内带一个插排。（插排选择10A，带4位以上国标三插的插排）；3.控制箱尽量靠近摄像机，安装在离地高2.4米的墙上,安装必须牢固稳定。必须做到水平和垂直（墙壁本身倾斜的情况除外，但应尽量避免），四个方向倾斜度不超过5度。安装时用4颗φ8...
