供热装置电气设备检修规程VIP免费

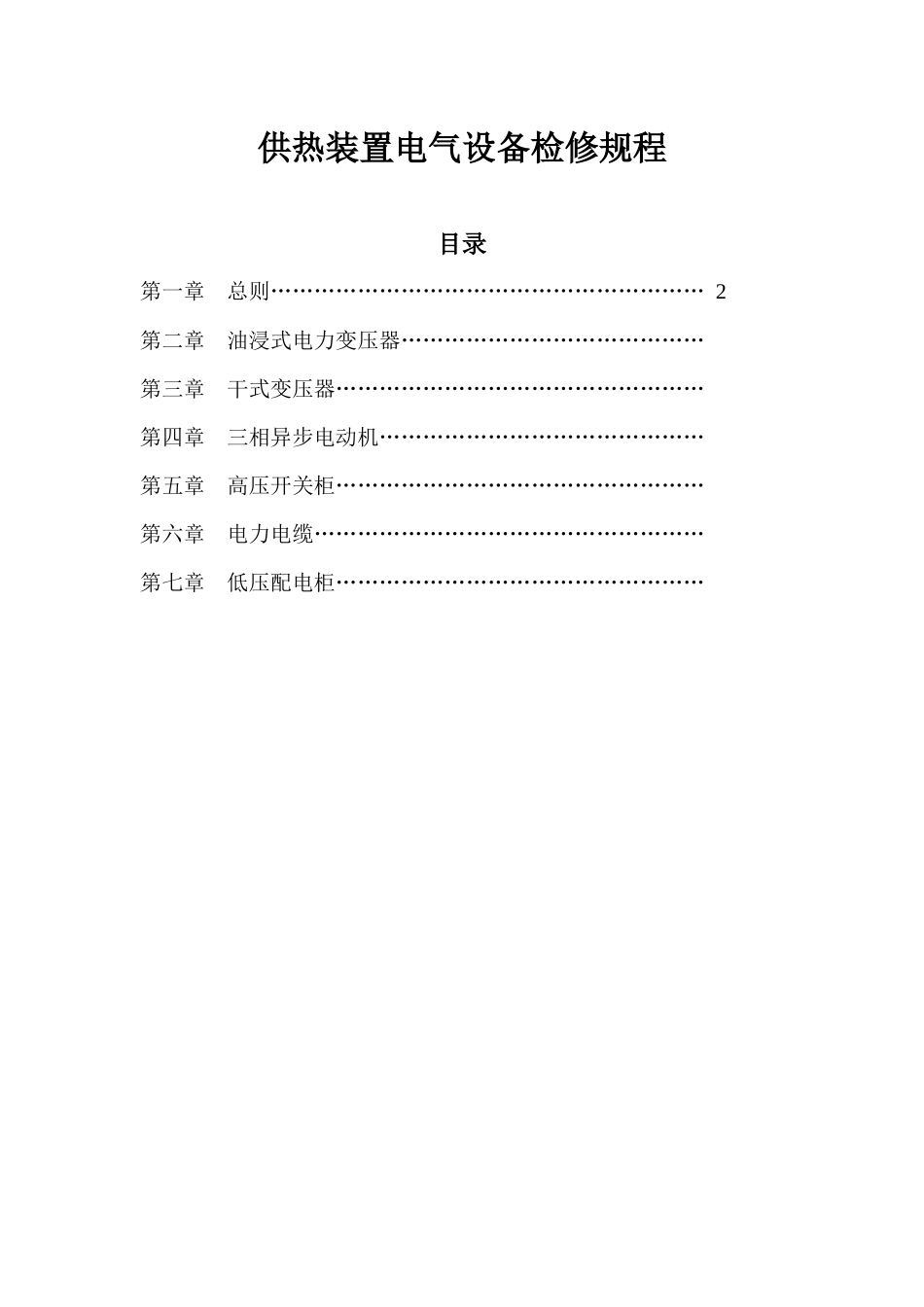

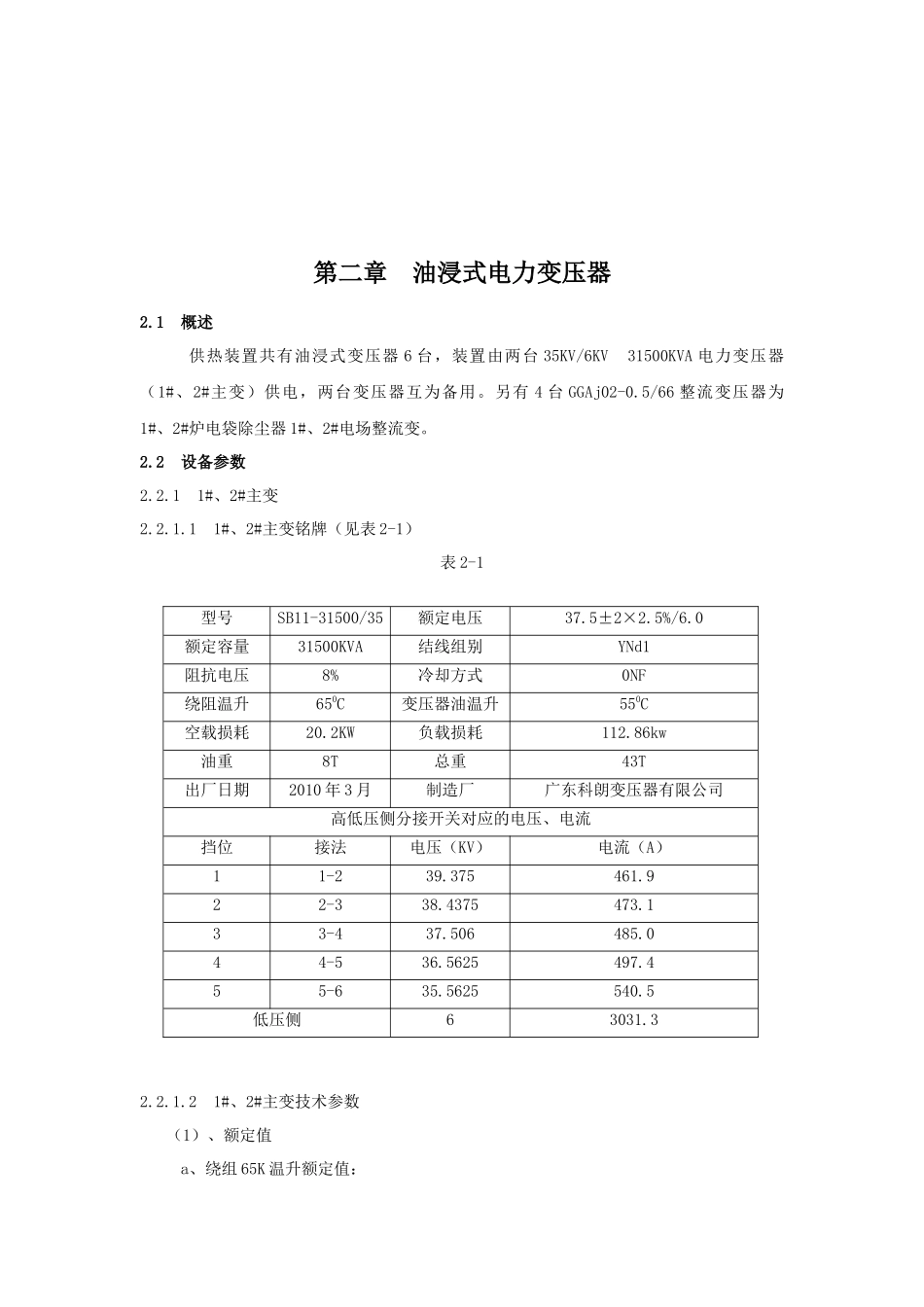

供热装置电气设备检修规程目录第一章总则……………………………………………………2第二章油浸式电力变压器……………………………………第三章干式变压器……………………………………………第四章三相异步电动机………………………………………第五章高压开关柜……………………………………………第六章电力电缆………………………………………………第七章低压配电柜……………………………………………第一章总则1.1适用范围本规程适用于供热装置内电气设备的维护检修，对外发、承包工程可参照此规程执行。本规程不作为各工种划分维护检修范围的依据。本规程的各项规定标准低于国家标准的按国家标准执行。1.2引用标准《电气装置安装工程施工及验收规范》《电气设备预防性试验规程》GB7251-97《低压成套开关设备和控制设备》《石油化工设备维护检修规程》GB50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程接地装置施工及验收规范》ZBK36001《低压抽出式成套开关设备》JB3855-19963.6-40.5kV户内交流高压真空断路器DL/T402-1999交流高压断路器技术条件1.3检修前的准备工作1.3.1根据设备状况，确定检修内容，编制检修计划、进度和方案。1.3.2组织好检修人员，进行技术交底，讨论完善检修方案，明确检修任务。1.3.3准备好检修所用设备、材料、工器具、备品备件和安全环保文明检修的物品。1.3.4准备好需用的图纸、资料、记录、表格及设备台帐。1.3.5做好安全防护措施，办好相关工作票、动火票和动土票等。1.4验收1.4.1检修完毕应做好检修记录、试验记录、试运记录及其它资料。1.4.2检修完毕后应根据实际情况进行分级验收。组织有关人员对设备的检修项目和设备缺陷的消除情况，按完好设备标准和检修质量标准进行检查验收，做出是否投运的明确结论，并分级确认签字。第二章油浸式电力变压器2.1概述供热装置共有油浸式变压器6台，装置由两台35KV/6KV31500KVA电力变压器（1#、2#主变）供电，两台变压器互为备用。另有4台GGAj02-0.5/66整流变压器为1#、2#炉电袋除尘器1#、2#电场整流变。2.2设备参数2.2.11#、2#主变2.2.1.11#、2#主变铭牌（见表2-1）表2-12.2.1.21#、2#主变技术参数（1）、额定值a、绕组65K温升额定值：型号SB11-31500/35额定电压37.5±2×2.5%/6.0额定容量31500KVA结线组别YNd1阻抗电压8%冷却方式0NF绕阻温升650C变压器油温升550C空载损耗20.2KW负载损耗112.86kw油重8T总重43T出厂日期2010年3月制造厂广东科朗变压器有限公司高低压侧分接开关对应的电压、电流挡位接法电压（KV）电流（A）11-239.375461.922-338.4375473.133-437.506485.044-536.5625497.455-635.5625540.5低压侧63031.3高压绕组31.5MVA低压绕组31.5MVAb、在额定容量下的温升：绕组65K顶层油55K油箱80K铁芯85Kc、额定电压：高压绕组37.5kV低压绕组6.0kVd、绝缘水平：高压侧基本冲击绝缘耐压水平220kV高压侧截波冲击耐压水平（峰值）250kV高压侧工频耐压95kV低压侧基本冲击绝缘水平60kV低压侧截波冲击耐压水平（峰值）70kV低压侧工频耐压25kVe、冷却型式：油浸风冷（2）、阻抗（校正到75℃）：最高电压额定电压最低电压第1抽头第3抽头第5抽头39.375kV37.50kV36.625kV高—低（%）8%（3）、绕组电阻（校正到75℃）：高压绕组（Ω）0.04051低压绕组（Ω）0.00343（4）、负载损耗（在额定电压及额定频率，在75℃）：高—低31.5MVA112.86kw（5）、铁芯损耗：100%额定20.22kW110%额定电压22.2kW铁芯损耗包括铁耗、介质损耗和电流励磁引起的IzR损耗（6）、励磁电流：100％额定电压0.3％110％额定电压0.5％（7）、功率：（75℃时）：a、在100%额定容量，所有绕组功率因数为1.0时≥99.9%b、在75%额定容量，所有绕组功率因数为1.0时≥99.7%c、在50%额定容量，所有绕组功率因数为1.0时≥99.5%（8）、磁通密度：100%额定电压16.5特斯拉（9）、噪音水平：自然冷却（0.3米处测量）57dB（2.0米处测量）57dB（l0）、允许2秒钟对称短路电流：高压绕组5.864kA低压绕组21.163kA短路后绕组平均温度≤250℃（11）、在额定电压、频率及负载下，工频电压升高的允许运行持续时间：...
