ZD9005F三相电力参数向量仪VIP免费

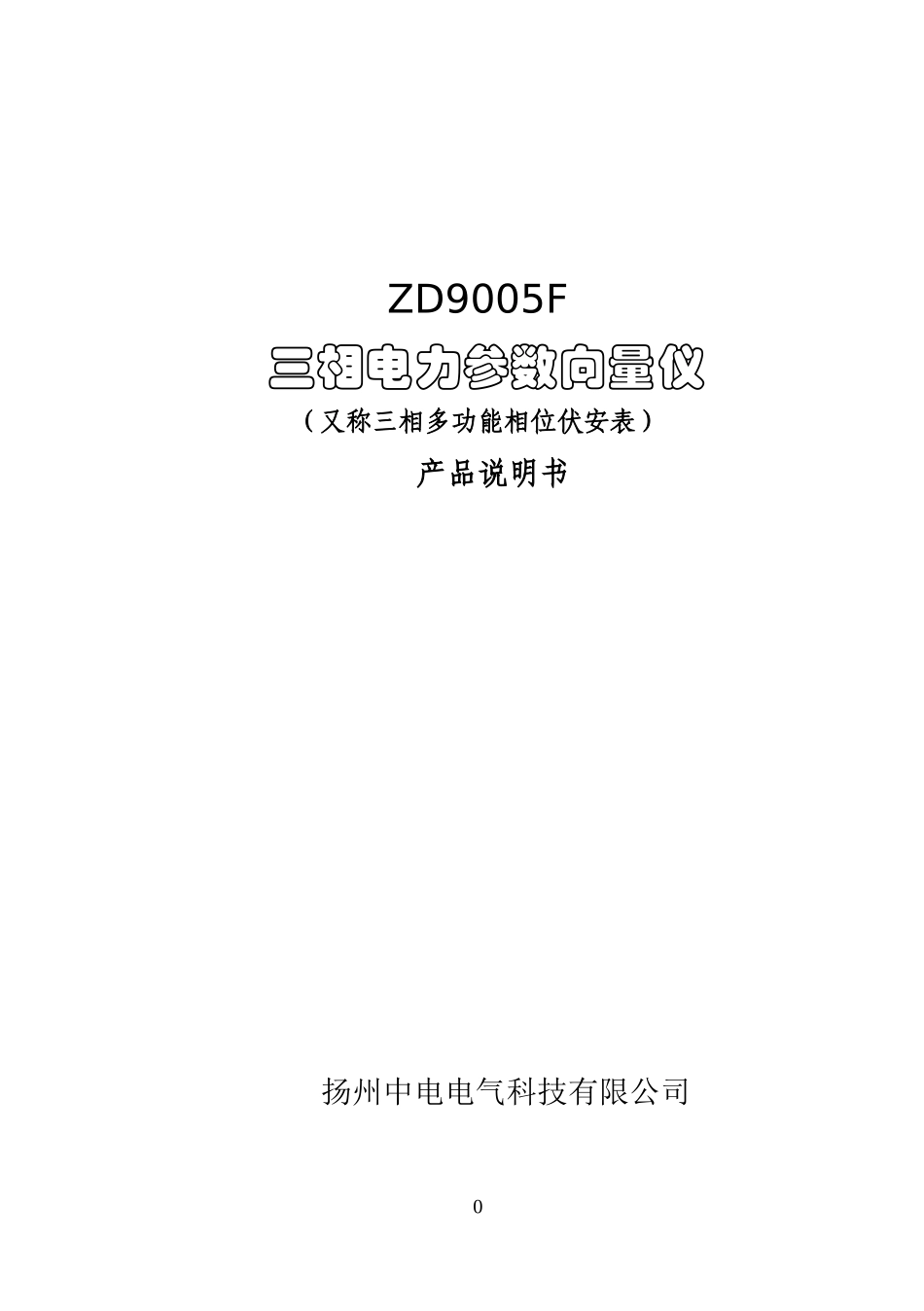

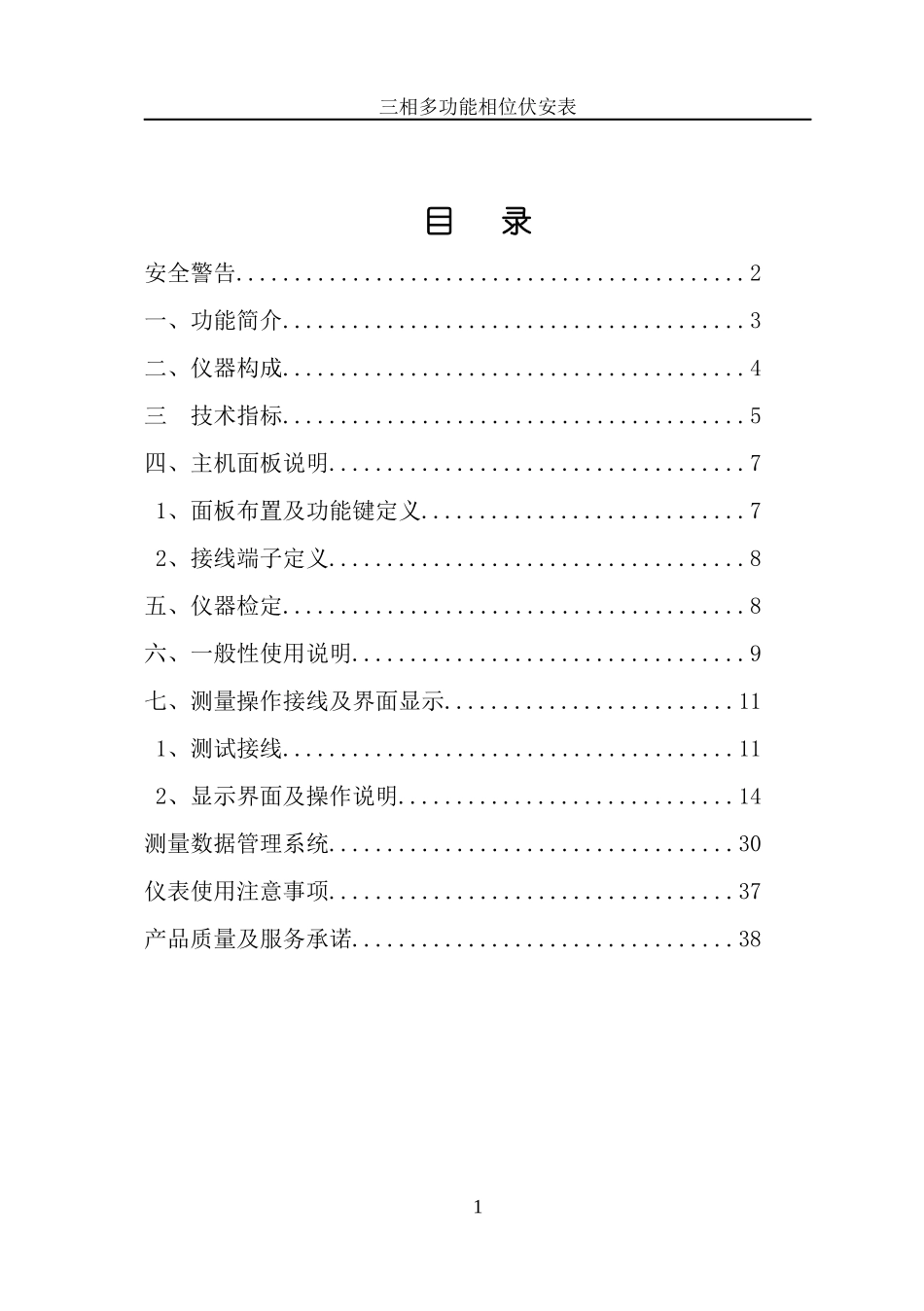

ZD9005F三相电力参数向量仪（又称三相多功能相位伏安表）产品说明书扬州中电电气科技有限公司0三相多功能相位伏安表目录安全警告............................................2一、功能简介........................................3二、仪器构成........................................4三技术指标........................................5四、主机面板说明....................................71、面板布置及功能键定义............................72、接线端子定义....................................8五、仪器检定........................................8六、一般性使用说明..................................9七、测量操作接线及界面显示.........................111、测试接线.......................................112、显示界面及操作说明.............................14测量数据管理系统...................................30仪表使用注意事项...................................37产品质量及服务承诺.................................381三相多功能相位伏安表安全警告使用仪器时：本仪器属带电工作设备，为了您的安全，请遵守国家安全生产的相关规定，严格按电力安全工作进规程操作请勿将仪器置于过热的环境，以避免损坏仪器或引起燃烧请勿将其它物品放置在仪器表面上请勿撞击、跌落仪器，以避免损坏仪器使用仪器过程中：请勿随意拆卸请勿在强电磁环境下使用，以避免影响仪器正常使用请勿用潮湿的手操作仪器或将其浸入水中请勿将本仪器上附件用于其它仪器，以避免电冲击、燃烧或损坏仪器仪器标识、配置、生产标准根据不同国家规范，有所不同，请使用符合当地标准的产品类型2三相多功能相位伏安表本使用手册详细介绍了该产品的主要功能、技术指标、使用方法及维护保养等事宜。在使用仪器前请先仔细阅读所有资料，这将有助于您更好地使用它们。一、功能简介本仪器是我公司的最新产品，该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。可测量电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等，尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线状况。本仪器具有如下特点：1.采用3.4寸大屏幕高背光显示，汉字显示仪器的工作状态和测试参数，操作极为方便。2.实时测量三相电压、电流、相位关系及向量图；频率、有功、无功功率、功率因数及视在功率的分相及总和功率。3.小电流1.5mA测量相位，非常适用于新装用户投运后无负荷时检查接状况,仪器测量精度高，测量范围宽。4.自动判别线路感性或容性负载特性，并判别三相三线及三相四线电能表1008种错误接线，指出错误接线位置。5.内置时钟芯片，可准确记录、显示测量时间。6.双路电源供电，即可充电电池工作也可现场PT借电，电池工作时间长达18小时。7.配备500A电流钳，可测量低压电流互感器的角差及比差。8.可通过二次侧测量，亦可转换成一次侧数据。9.内置存储器，能保存200组测量数据，可查阅已保存的数据组及向量图。10.配备管理软件，可将仪表测量数据成组上传至PC机，再形成打印报告存档。11.实现测试结果的浏览、查询、上传数据等功能。3三相多功能相位伏安表12.内设帮助菜单可中文提示接线方法及注意事项，并汉字提示当前各相接线状态及相序状态。13.中文菜单与直接按键相结合，操作易学、易用。14.人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏。15.采用超小型结构设计，手持式，体积小，重量轻。二、仪器构成序号仪器配件名称数量配置1主机1个必配件2电压测试线1套必配件310A电流钳3只必配件4数据管理软件1张必配件5通讯线1条必配件6电源适配器1付必配件7便携机箱1个必配件8产品使用说明书1本必配件4三相多功能相位伏安表三技术指标1．基本误差参数量程或范围分辨率误差极限U0V-500V0.001V±0.5%I*10mA-10A0.0001A±0.5%Φ0.0°-360°0.1°±1.0°F45-65Hz0.01Hz±0.02HzP220±40V10A量限0.1w±0.5%PF220±40V0.001±0.01注：当电流范围在1.5mA-10mA量限时，相对误差为±3°。2．测量通道特性电压通道电...
