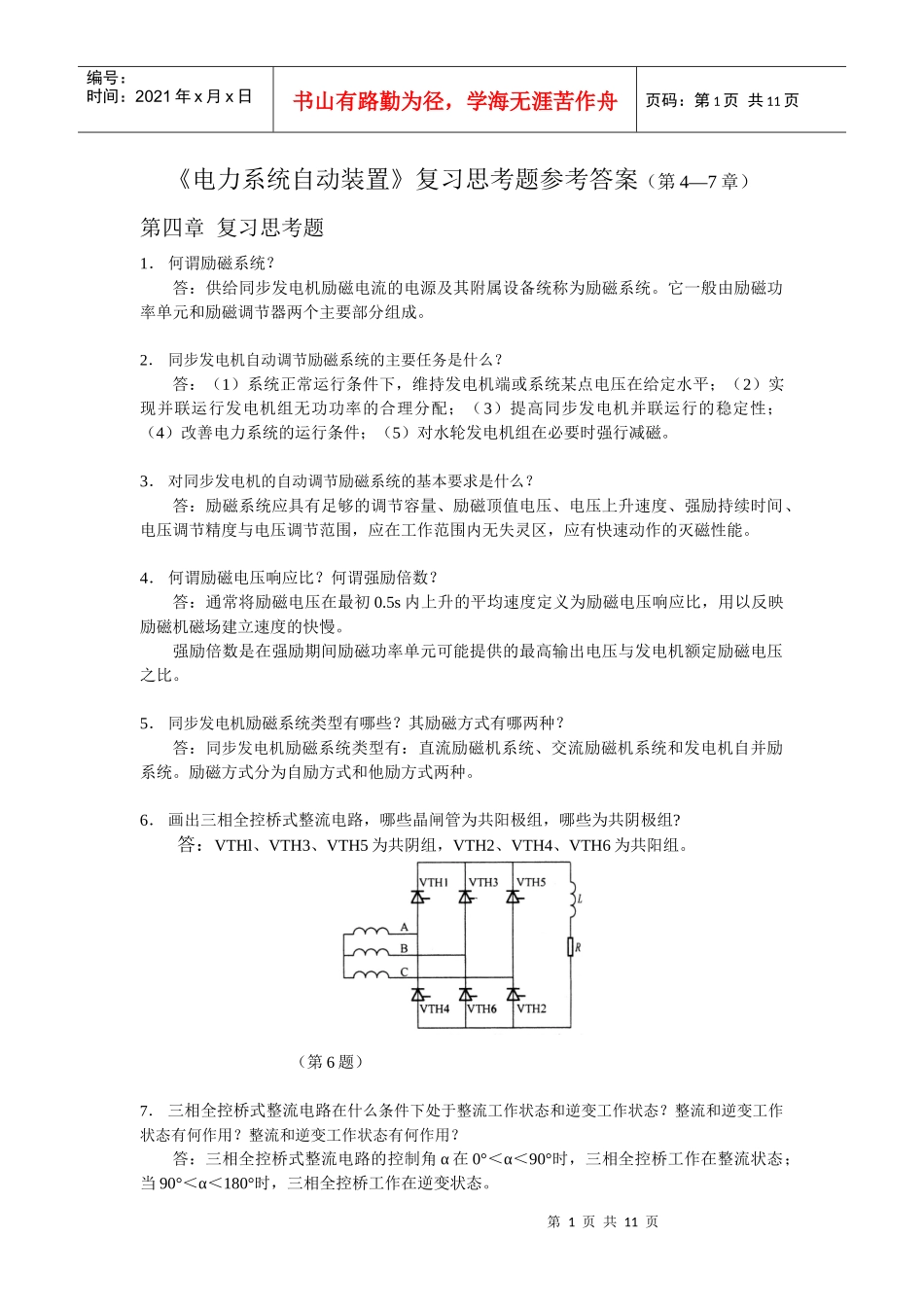

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页《电力系统自动装置》复习思考题参考答案（第4—7章）第四章复习思考题1．何谓励磁系统？答：供给同步发电机励磁电流的电源及其附属设备统称为励磁系统。它一般由励磁功率单元和励磁调节器两个主要部分组成。2．同步发电机自动调节励磁系统的主要任务是什么？答：（1）系统正常运行条件下，维持发电机端或系统某点电压在给定水平；（2）实现并联运行发电机组无功功率的合理分配；（3）提高同步发电机并联运行的稳定性；（4）改善电力系统的运行条件；（5）对水轮发电机组在必要时强行减磁。3．对同步发电机的自动调节励磁系统的基本要求是什么？答：励磁系统应具有足够的调节容量、励磁顶值电压、电压上升速度、强励持续时间、电压调节精度与电压调节范围，应在工作范围内无失灵区，应有快速动作的灭磁性能。4．何谓励磁电压响应比？何谓强励倍数？答：通常将励磁电压在最初0.5s内上升的平均速度定义为励磁电压响应比，用以反映励磁机磁场建立速度的快慢。强励倍数是在强励期间励磁功率单元可能提供的最高输出电压与发电机额定励磁电压之比。5．同步发电机励磁系统类型有哪些？其励磁方式有哪两种？答：同步发电机励磁系统类型有：直流励磁机系统、交流励磁机系统和发电机自并励系统。励磁方式分为自励方式和他励方式两种。6．画出三相全控桥式整流电路，哪些晶闸管为共阳极组，哪些为共阴极组?答：VTHl、VTH3、VTH5为共阴组，VTH2、VTH4、VTH6为共阳组。（第6题）7．三相全控桥式整流电路在什么条件下处于整流工作状态和逆变工作状态？整流和逆变工作状态有何作用？整流和逆变工作状态有何作用？答：三相全控桥式整流电路的控制角α在0°＜α＜90°时，三相全控桥工作在整流状态；当90°＜α＜180°时，三相全控桥工作在逆变状态。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页整流状态主要用于对发电机的励磁；逆变状态主要用于对发电机的灭磁。8．简述自动励磁调节器的工作原理。答：自动励磁调节器的工作原理如下：根据发电机电压变化，把测得的发电机端电压经调差、测量比较环节与基准电压进行比较，得到正比于发电机电压变化量的，经综合放大环节得到，作用于移相触发环节，控制晶闸管控制极上触发脉冲的变化，从而调节可控输出的励磁电流，使发电机端电压保持正常值。当上升时，增大，励磁电流减少，使下降到正常值。反之，下降，减小，励磁增大使上升到正常值。9．可控硅自动励磁调节装置由哪些环节组成？各环节的作用是什么？答：可控硅自动励磁调节装置主要由调差环节、测量比较环节、综合放大环节、移相触发环节和可控整流环节组成。调差环节的作用是在励磁控制器的发电机电压测量回路中，附加一个与发电机电流成比例的电压，使测量比较单元感受到的电压随发电机无功电流的大小而变化，从而获得调差系数。通过改变的调差系数，以保证并列运行机组间无功功率能合理地分配。测量比较环节的作用是测量发电机电压并将之转变成直流电压，再与给定的基准电压相比较，得出电压偏差信号。综合放大环节的作用是将电压偏差信号及其他辅助信号进行线性综合放大。移相触发环节的作用是将控制信号转换成触发脉冲，用以触发功率整流单元的晶闸管，达到调节励磁的目的。可控整流环节的作用是在触发脉冲的控制下将机端三相交流转变为励磁所需直流。10．励磁调节器的辅助控制功能有哪些？辅助控制与正常情况下的自动控制有何区别？答：最小励磁限制、瞬时电流限制、最大励磁限制、V/Hz（伏/赫）限制器、发电机失磁监控。辅助控制不参与正常情况下的自动控制，仅在发生非正常运行工况、需要励磁调节器具有某些特有的限制功能时，通过信号综合放大器中的竞比电路，闭锁正常的电压控制，使相应的限制器起控制作用。11．对励磁调节器静态特性调整的基本要求是什么？答：(1)保证并联运行发电机组间实现无功功率合理分配；(2)保证发电机在投入和退出运行时，平稳地转移无功负荷，而不发生无功功率冲击。12．何谓调差系数？两台并联运行的发电机，为使无...
