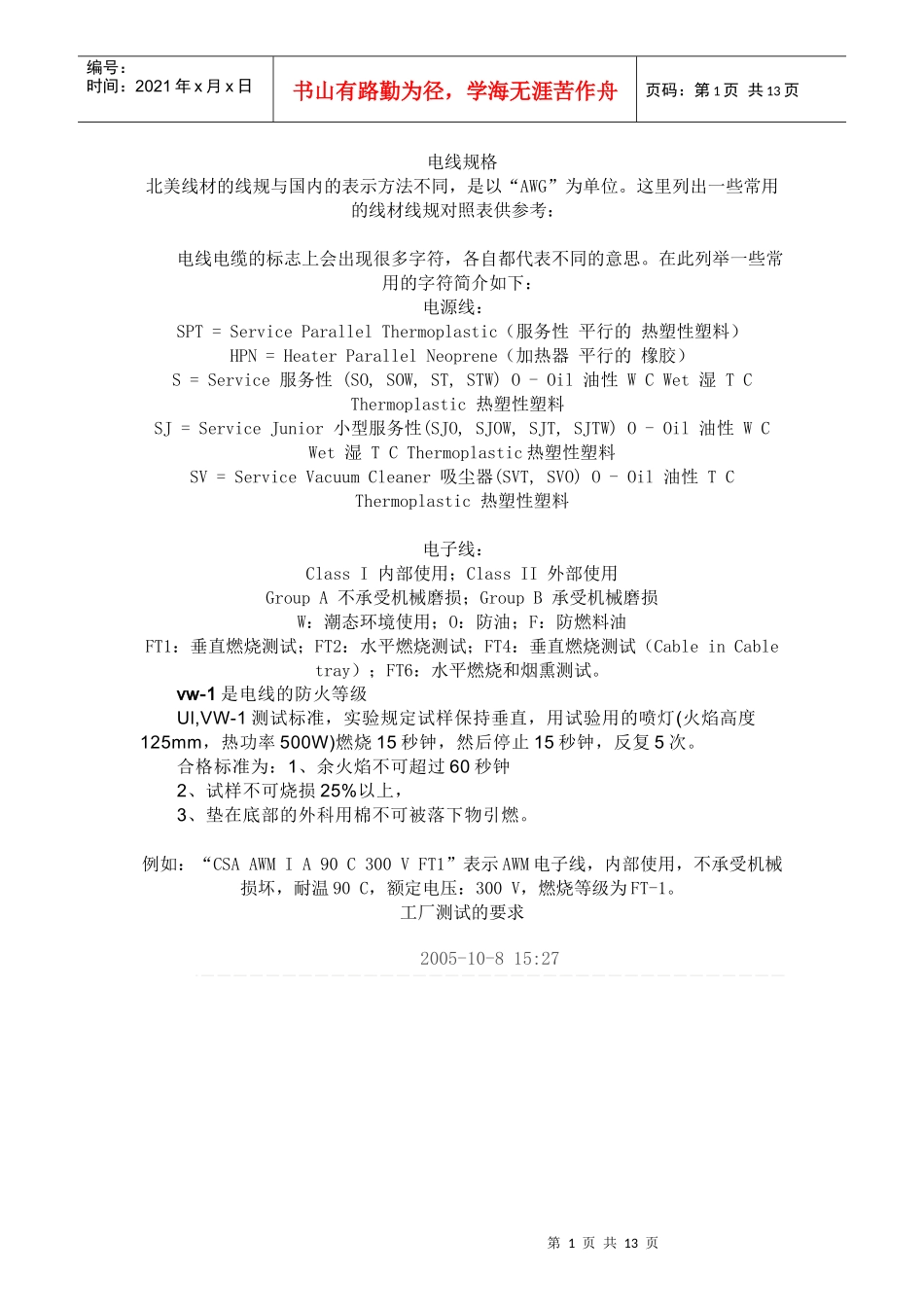

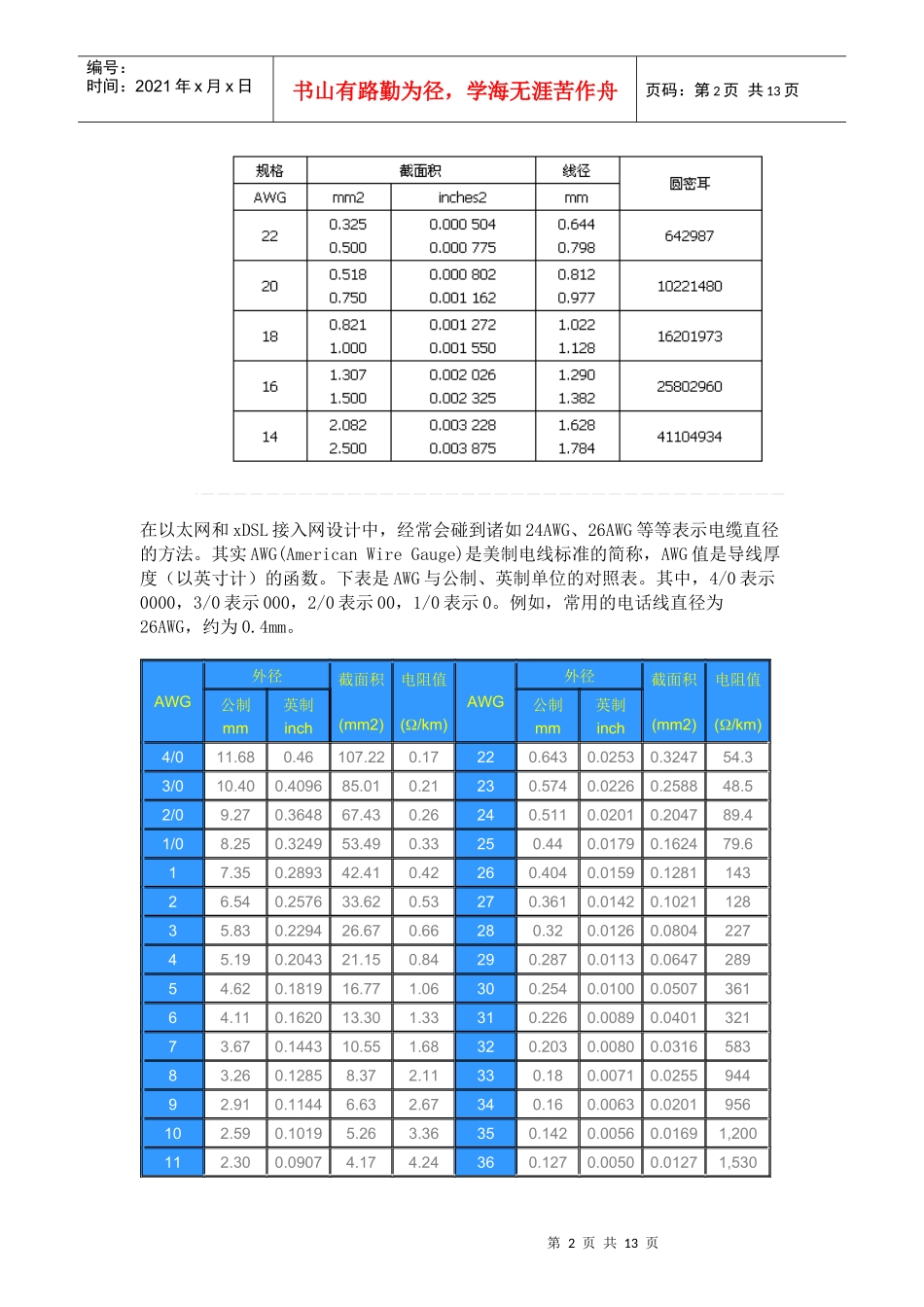

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。这里列出一些常用的线材线规对照表供参考：电线电缆的标志上会出现很多字符，各自都代表不同的意思。在此列举一些常用的字符简介如下：电源线：SPT=ServiceParallelThermoplastic（服务性平行的热塑性塑料）HPN=HeaterParallelNeoprene（加热器平行的橡胶）S=Service服务性(SO,SOW,ST,STW)O-Oil油性WCWet湿TCThermoplastic热塑性塑料SJ=ServiceJunior小型服务性(SJO,SJOW,SJT,SJTW)O-Oil油性WCWet湿TCThermoplastic热塑性塑料SV=ServiceVacuumCleaner吸尘器(SVT,SVO)O-Oil油性TCThermoplastic热塑性塑料电子线：ClassI内部使用；ClassII外部使用GroupA不承受机械磨损；GroupB承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（CableinCabletray）；FT6：水平燃烧和烟熏测试。vw-1是电线的防火等级Ul,VW-1测试标准，实验规定试样保持垂直，用试验用的喷灯(火焰高度125mm，热功率500W)燃烧15秒钟，然后停止15秒钟，反复5次。合格标准为：1、余火焰不可超过60秒钟2、试样不可烧损25%以上，3、垫在底部的外科用棉不可被落下物引燃。例如：“CSAAWMIA90C300VFT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90C，额定电压：300V，燃烧等级为FT-1。工厂测试的要求2005-10-815:27第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页在以太网和xDSL接入网设计中，经常会碰到诸如24AWG、26AWG等等表示电缆直径的方法。其实AWG(AmericanWireGauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。下表是AWG与公制、英制单位的对照表。其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。例如，常用的电话线直径为26AWG，约为0.4mm。AWG外径截面积(mm2)电阻值(/km)AWG外径截面积(mm2)电阻值(/km)公制mm英制inch公制mm英制inch4/011.680.46107.220.17220.6430.02530.324754.33/010.400.409685.010.21230.5740.02260.258848.52/09.270.364867.430.26240.5110.02010.204789.41/08.250.324953.490.33250.440.01790.162479.617.350.289342.410.42260.4040.01590.128114326.540.257633.620.53270.3610.01420.102112835.830.229426.670.66280.320.01260.080422745.190.204321.150.84290.2870.01130.064728954.620.181916.771.06300.2540.01000.050736164.110.162013.301.33310.2260.00890.040132173.670.144310.551.68320.2030.00800.031658383.260.12858.372.11330.180.00710.025594492.910.11446.632.67340.160.00630.0201956102.590.10195.263.36350.1420.00560.01691,200112.300.09074.174.24360.1270.00500.01271,530第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页122.050.08083.3325.31370.1140.00450.00981,377131.820.07202.6276.69380.1020.00400.00812,400141.630.06412.0758.45390.0890.00350.00622,100151.450.05711.64610.6400.0790.00310.00494,080161.290.05081.31813.5410.0710.00280.00403,685171.150.04531.02616.3420.0640.00250.00326,300181.020.04030.810721.4430.0560.00220.00255,544190.9120.03590.566726.9440.0510.00200.002010,200200.8130.03200.518933.9450.0460.00180.00169,180210.7240.02850.411642.7460.0410.00160.001316,300由表中归纳出的AWG与英寸的关系如下：AWG=Alginch-B其中，A＝-19.93156857，B＝9.73724。AWG14------2.0平方AWG12------3.5平方2.5平方----AWG13(实际上13号线换算过来是2.6平方)================================美国佬的线号AWG是按线的直径来编写的,和ISO的按线截面面积编写有所不同.但AWG显然并不是直接用线的直径来表示电线的数据,这个AWG是一个关于线的直径的函数如果一个电线的直径(当然是说的导体直径,和外面的绝缘层厚度无关)为A,那么它的AWG就是AWG=-19.93156857*log(A)-9....
