07级应用电子专业毕业设计课题(控制用单片机可以自选型VIP专享VIP免费

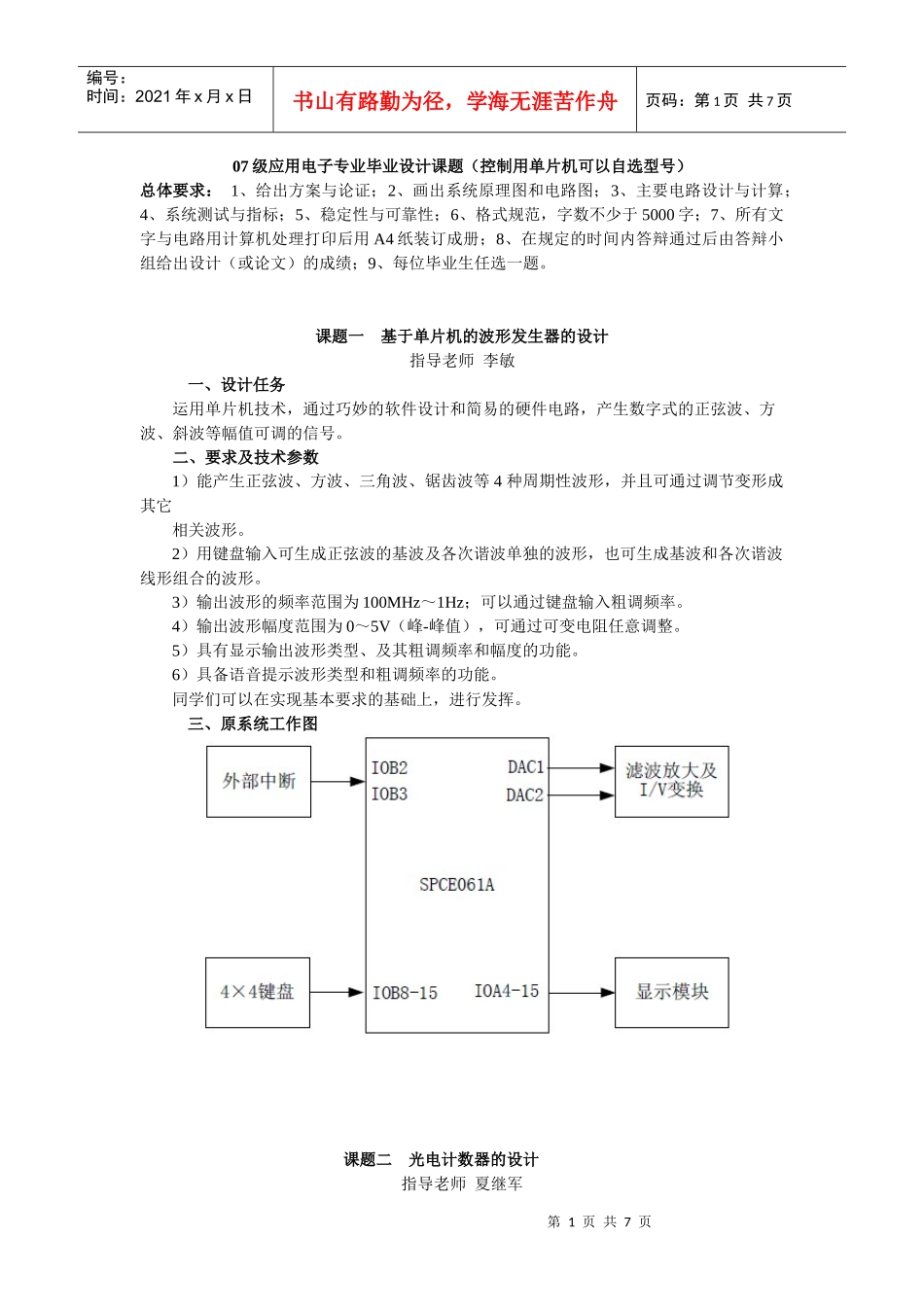

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页07级应用电子专业毕业设计课题（控制用单片机可以自选型号）总体要求：1、给出方案与论证；2、画出系统原理图和电路图；3、主要电路设计与计算；4、系统测试与指标；5、稳定性与可靠性；6、格式规范，字数不少于5000字；7、所有文字与电路用计算机处理打印后用A4纸装订成册；8、在规定的时间内答辩通过后由答辩小组给出设计（或论文）的成绩；9、每位毕业生任选一题。课题一基于单片机的波形发生器的设计指导老师李敏一、设计任务运用单片机技术，通过巧妙的软件设计和简易的硬件电路，产生数字式的正弦波、方波、斜波等幅值可调的信号。二、要求及技术参数1）能产生正弦波、方波、三角波、锯齿波等4种周期性波形，并且可通过调节变形成其它相关波形。2）用键盘输入可生成正弦波的基波及各次谐波单独的波形，也可生成基波和各次谐波线形组合的波形。3）输出波形的频率范围为100MHz～1Hz；可以通过键盘输入粗调频率。4）输出波形幅度范围为0～5V（峰-峰值），可通过可变电阻任意调整。5）具有显示输出波形类型、及其粗调频率和幅度的功能。6）具备语音提示波形类型和粗调频率的功能。同学们可以在实现基本要求的基础上，进行发挥。三、原系统工作图课题二光电计数器的设计指导老师夏继军第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一、设计任务设计计数器,实现无接触计数,主要用于工厂生产线工件计数。二、要求1）实现０―999范围计数，能在超出最大值后溢出报警；2）要求使用红外发光二极管、光电管检测；3）能在设定值报警，能在报警后延时3秒钟自动关闭报警并自动重新计数；可以手动清除报警；4）要求光电发射管与接收管有1米以上的间距；5）画出完整的电路原理图（包含电源部分）和PCB板图。课题三水温控制器的设计指导老师丁群燕一、设计任务制作一个水温控制系统,实现水温的自动调节。二、要求1）水温能控制在25-60℃℃之间；2）可以以2℃为步进调节，控制误差±2℃；3）画出完整的电路原理图（包含电源部分）和PCB板图。课题四电子秤控制电路的设计指导老师张鉴一、设计任务电子秤以它体积小、测量准确、操作方便越来越受到了人们的喜欢，尤其受到减肥一族的青睐.这里我们要求用单片机作为核心作一个电子秤，它不仅可以称体重，而且可以测出身高，并用语音播放出测量结果来。。二、要求1）能测量体重，误差不大于50克。2）能测身高，误差不大于2%。3）语音播报测量结果。4）低电压报警。5）低功耗设计。同学们可以在实现基本要求的基础上，进行发挥。课题五智能客房控制器的设计指导老师丁群燕一、设计任务第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页采用单片机为核心，可对客房内全部强电系统、空调系统、广播电视系统、服务系统进行编程控制.二、要求1）灯光控制功能系统具有多路200V/3A强电控制开关，其中为二路无级（10%-100%）调光开关（可作左右床灯）。廊灯在插入节电钥匙牌时自动开启。2）LED显示功能A、LED显示屏以24小时的数字方式显示北京时间,并具有调校、定闹铃功能。B、当开启音乐键后，再按选台的▲键或▼键选择音乐节目时，显示屏即显示出所选的频道，如"CH-01"、"CH-02"等，并在2秒后返回到北京时间显示。3）服务功能具有"请勿打扰"、"请即清理"功能。4）空调控制功能采用风量调节方式，风机高、中、低三档切换，拔掉节电钥匙牌后自动转为最低档,既节约了能源,又能使客人回房时保持"舒适"的温度。5）电视、音乐、紧急广播系统A、按下"电视"键可控制电视机的电源通断。B、按下"音乐"键时，可选择音乐节目的频道和音量。同学们可以在实现基本要求的基础上，进行发挥。课题六直流电机控制系统设计指导老师张鉴一、设计任务利用单片机以及电机控制模组实现直流电机速度测量和调节二、要求1.）可通过61板上的3个按键设定电机的转动方向、转速；2.）可实时测量电机的实际转速，并在LED数码管上显示出来；3.）可对电机进行PID转速调节，使其转速趋近于设定值。4）直流电机...
