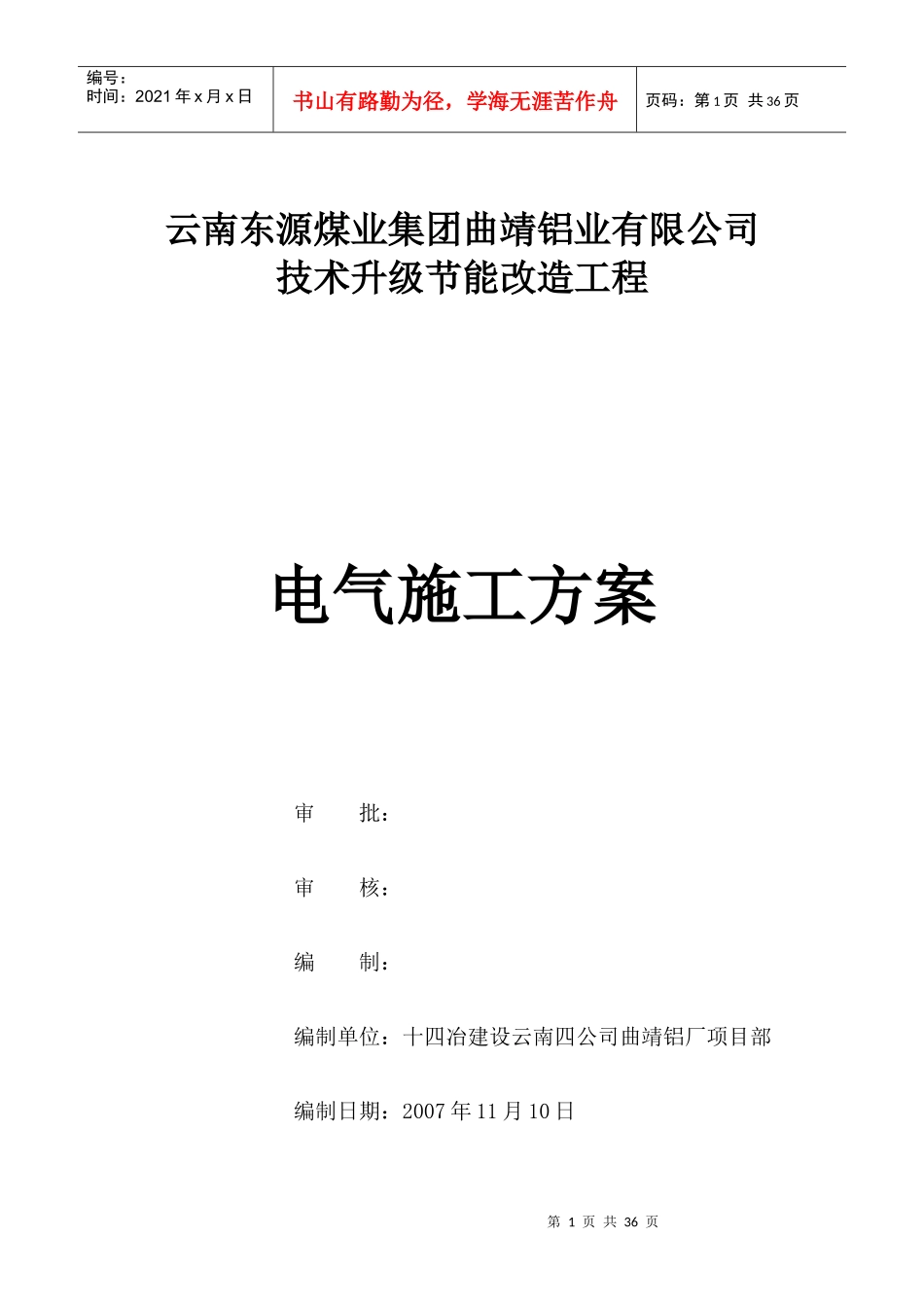

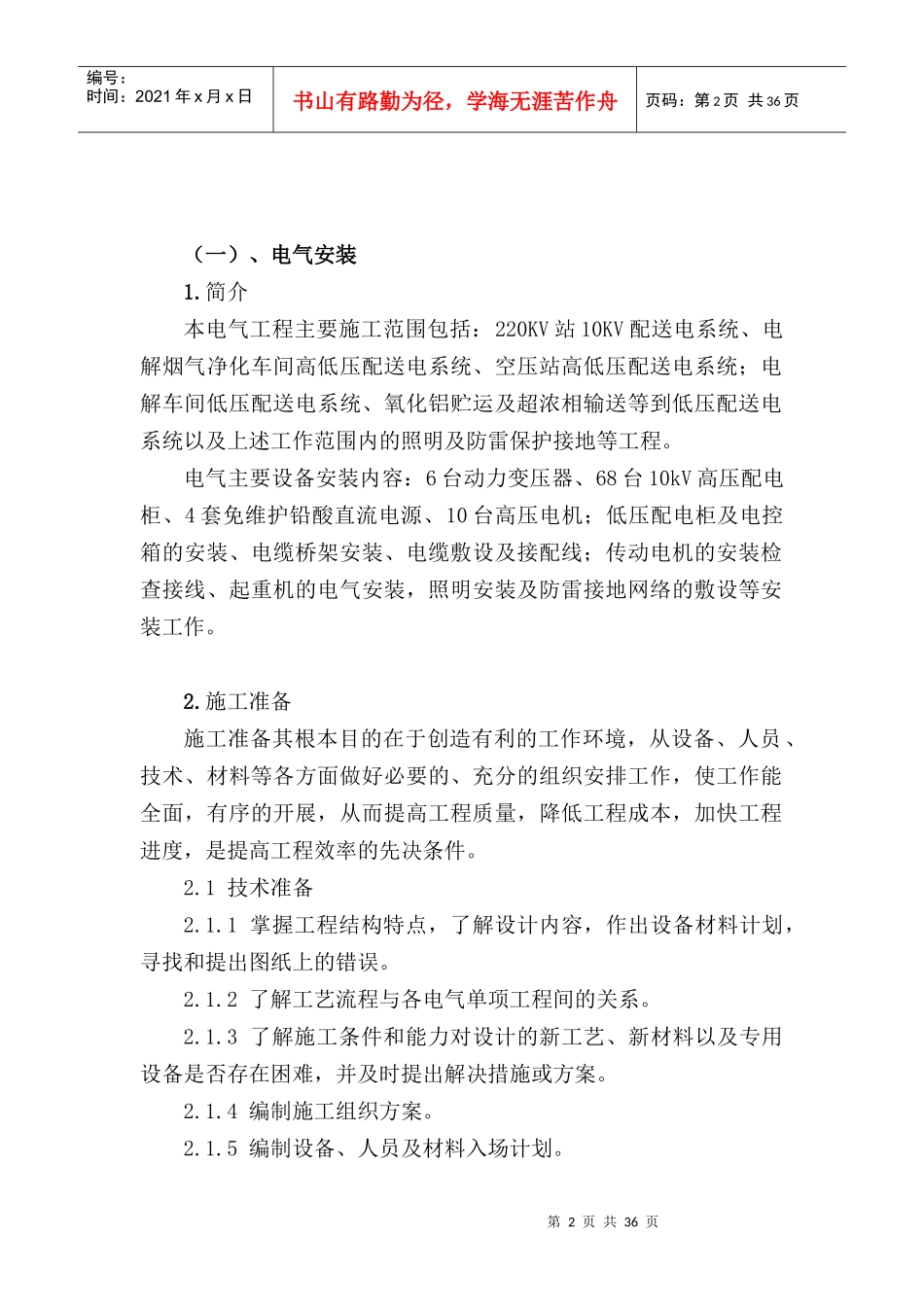

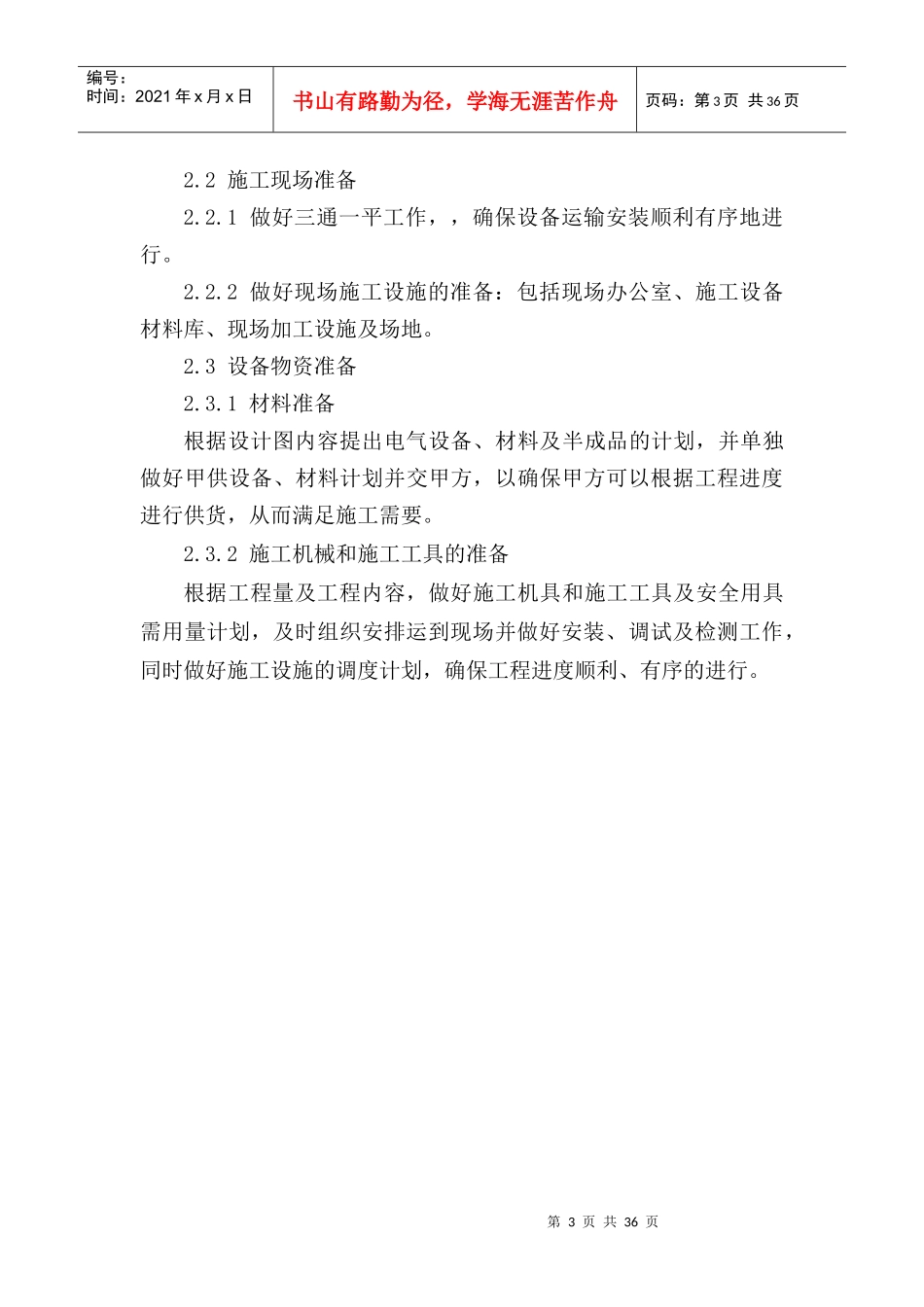

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页云南东源煤业集团曲靖铝业有限公司技术升级节能改造工程电气施工方案审批：审核：编制：编制单位：十四冶建设云南四公司曲靖铝厂项目部编制日期：2007年11月10日第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页（一）、电气安装1.简介本电气工程主要施工范围包括：220KV站10KV配送电系统、电解烟气净化车间高低压配送电系统、空压站高低压配送电系统；电解车间低压配送电系统、氧化铝贮运及超浓相输送等到低压配送电系统以及上述工作范围内的照明及防雷保护接地等工程。电气主要设备安装内容：6台动力变压器、68台10kV高压配电柜、4套免维护铅酸直流电源、10台高压电机；低压配电柜及电控箱的安装、电缆桥架安装、电缆敷设及接配线；传动电机的安装检查接线、起重机的电气安装，照明安装及防雷接地网络的敷设等安装工作。2.施工准备施工准备其根本目的在于创造有利的工作环境，从设备、人员、技术、材料等各方面做好必要的、充分的组织安排工作，使工作能全面，有序的开展，从而提高工程质量，降低工程成本，加快工程进度，是提高工程效率的先决条件。2.1技术准备2.1.1掌握工程结构特点，了解设计内容，作出设备材料计划，寻找和提出图纸上的错误。2.1.2了解工艺流程与各电气单项工程间的关系。2.1.3了解施工条件和能力对设计的新工艺、新材料以及专用设备是否存在困难，并及时提出解决措施或方案。2.1.4编制施工组织方案。2.1.5编制设备、人员及材料入场计划。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页2.2施工现场准备2.2.1做好三通一平工作，，确保设备运输安装顺利有序地进行。2.2.2做好现场施工设施的准备：包括现场办公室、施工设备材料库、现场加工设施及场地。2.3设备物资准备2.3.1材料准备根据设计图内容提出电气设备、材料及半成品的计划，并单独做好甲供设备、材料计划并交甲方，以确保甲方可以根据工程进度进行供货，从而满足施工需要。2.3.2施工机械和施工工具的准备根据工程量及工程内容，做好施工机具和施工工具及安全用具需用量计划，及时组织安排运到现场并做好安装、调试及检测工作，同时做好施工设施的调度计划，确保工程进度顺利、有序的进行。第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页3电气安装工程施工程序图：施工准备防雷接地安装配合土建预埋照明系统安装基础型钢制安盘箱柜安装变压器检查电气单元调试变压器安装变压器干燥硬母线安装电缆桥架安装电缆敷设、穿线钢管明配盘箱柜二次接线电动机检查电气系统调试电动机干燥供电系统送电设备单体试运行系统联动试车系统负荷试车工程交付第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页表示变压器和电动机的干燥视电气性能检查的情况，经判断、确认后，再行干燥。不是每台都必须进行干燥的。4.施工步骤4.1熟悉设计图，做好图纸自审、会审及技术交底工作。4.2根据设计内容及设计要求收集、掌握施工的规范、标准及图集。4.3根据现场及土建施工情况及时做好防雷接地和电气安装预埋工作。4.4现场条件一旦成熟，立即进入电缆桥架、支架、电气配管及照明配管的安装工作；室内首先做好照明及自动监控管线的敷设工作，土建一旦完成，立即进行电气设备安装工作。4.5现场工艺设备安装条件具备后，立即进行行车滑触线的安装工作，并做好行车电气安装的准备工作。4.6自动控制设备对环境有严格的要求，其安装工作滞后于同一场所内其它设备的安装工作。4.7电气设备的调试同接配线同时进行，做到边配线边调试，装完一处调好一处。5.主要项目施工程序和方法5.1变压器的安装：主要施工程序为：准备工作-→验收-→运输-→吊装-→器身安装-→附件安装-→绝缘油处理5.1.1.准备工作：5.1.1.1检查安装现场的运输道路是否具备运输条件；5.1.1.2检查施工所需的各种机具是否齐全、完整；5.1.1.3检查建筑工程是否具备下列条件：第6...
