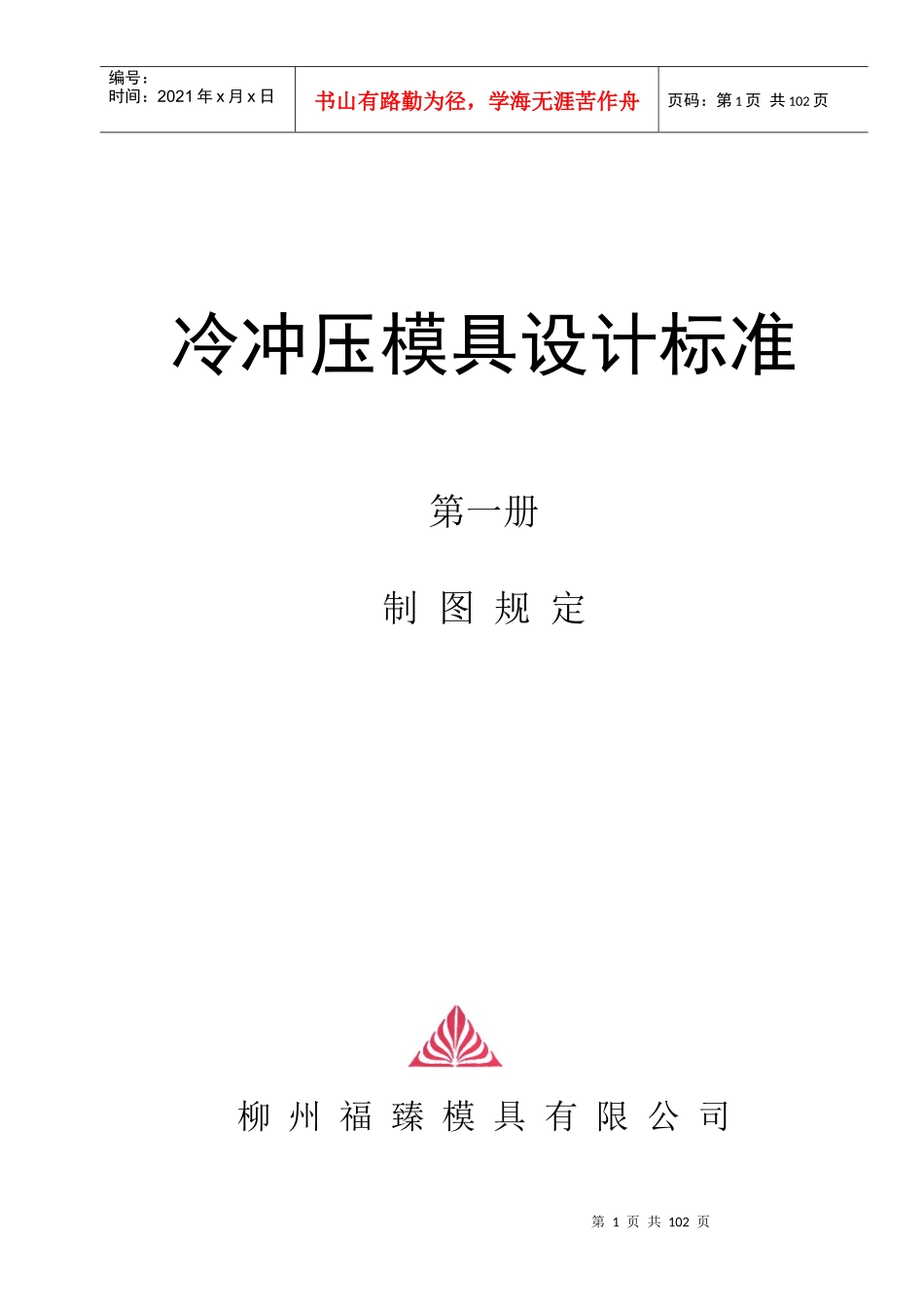

第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共102页冷冲压模具设计标准第一册制图规定柳州福臻模具有限公司第2页共102页第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共102页1制图规定序号目录页次1－11－21－31－41－51－61－71－8制图方法一般规定1视图画法2图纸幅面及格式3制图比例4制图字体5制图线型总图绘制规定1页次顺序编排2标题栏格式及填写3零件编号4明细表5平面图6剖视图7综合图8制件图非标铸件加工图规定画法特殊画法总图生产图面规定常用符号基准点的设定和标记方法工程计划图1DL图表示的内容2工序名称和工序号3图示项目和符号4拉延模5修边冲孔模6翻边整形模7预测和措施8多工位冲压流程图9工序加工内容示意图1134456667891215161720212223242425263236383942431制图规定1视图画法第3页共102页第2页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共102页1．模具图采用第一角画法绘制。各投影的配置如图1-1所示。图1-12．如不能按图1-1配置视图时，允许改变视图位置或分页表示视图。但必须在视图（称为向视图）的上方标出“×向”（其中‘×’为大写拉丁字母），在相应的视图附近用箭头指明投影方向，并注上相同的字母，如图1-2所示。第4页共102页第3页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共102页1制图规定2图幅使用制图比例制图字体第5页共102页第4页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共102页1．图幅使用①．柳福作为乙方时使用柳福标准A0或A1图幅，柳福作为第三方时使用乙方提供的标准A0或A1图幅,同一模具开发项目必须只采用一种图幅；②．图幅右下角处注明图幅大小符号“A0”“A1”。2．制图比例制图比例必须采用1：1，出图比例采用1：1，1：2，1：3，1：43．制图字体①．字体采用：styleName为“Standard”，Fond为“txt.SHX”允许使用大字体，但必须提供该字库文档。②．图纸中各种注释及符号标注的字体大小规定如下：出图比例图框比例一般文字高度尺寸标注类型各种符号放大比例1：1不放大6.51不放大1：22倍1322倍1：33倍19.533倍1：44倍2644倍4．制图各种符号严格按柳福标准图幅中的规定使用。第6页共102页第5页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共102页1-1制图规定2工程计划图主要内容工程计划图主要内容主要内容如下：1．全工程的冲压方向2．全工程的送料方向（在投入侧表示）3．CAM（侧冲，侧修边侧翻边整型等）加工方向4．各工程加工内容5．各工程加工轮廓6．成型反弹量预估值7．基准点及其坐标8．板件合模基准孔（C/H）成形到底标记（B/M）9．DR的压边圈造型（DIEFACE），分模线形状，拉延筋，工艺造型拉延圆角，工艺造型补充面10．下料尺寸及材质11．废料流向及废料刀布置12．冲孔作业工程及尺寸表示13．加工部特征断面14．各工程加工内容工序简图15．其它注记（工程之间冲裁相交接时的刃口交接详细示意图，板件加工基准侧指示图，R/L的指示等）16．制品的三维轴侧图表示第7页共102页第6页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共102页1-1制图规定2工程计划图内容说明第8页共102页第7页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共102页工程计划图中个别内容说明：1．基准点：为便于模具设计而在原始数模中确定的一个点，其坐标值为原始坐标下的坐标值以后模具设计时确定的模具中心，必须指明它与基准点之间的位置关系；2．冲压方向:各工程冲压方向与数模原始坐标间的关系必须用旋转示意图说明清楚；3．工艺补充面及尺寸标注：包括平面图中的DR分模线﹑拉延筋中心线﹑主视图中模面﹑工艺圆角﹑废料刀位置及角度尺寸等；4．CH孔和到底标记：两CH孔相距尽量远，设于较平的位置，直径Φ10；到底标记2-Φ16；5．有左右件之分的用左右标记代替到底标记；6．工程符号：用以在主平面图中表示出各工程分模线﹑修边线等作用线：OP10OP20OP30OP40OP506．工程之间...
