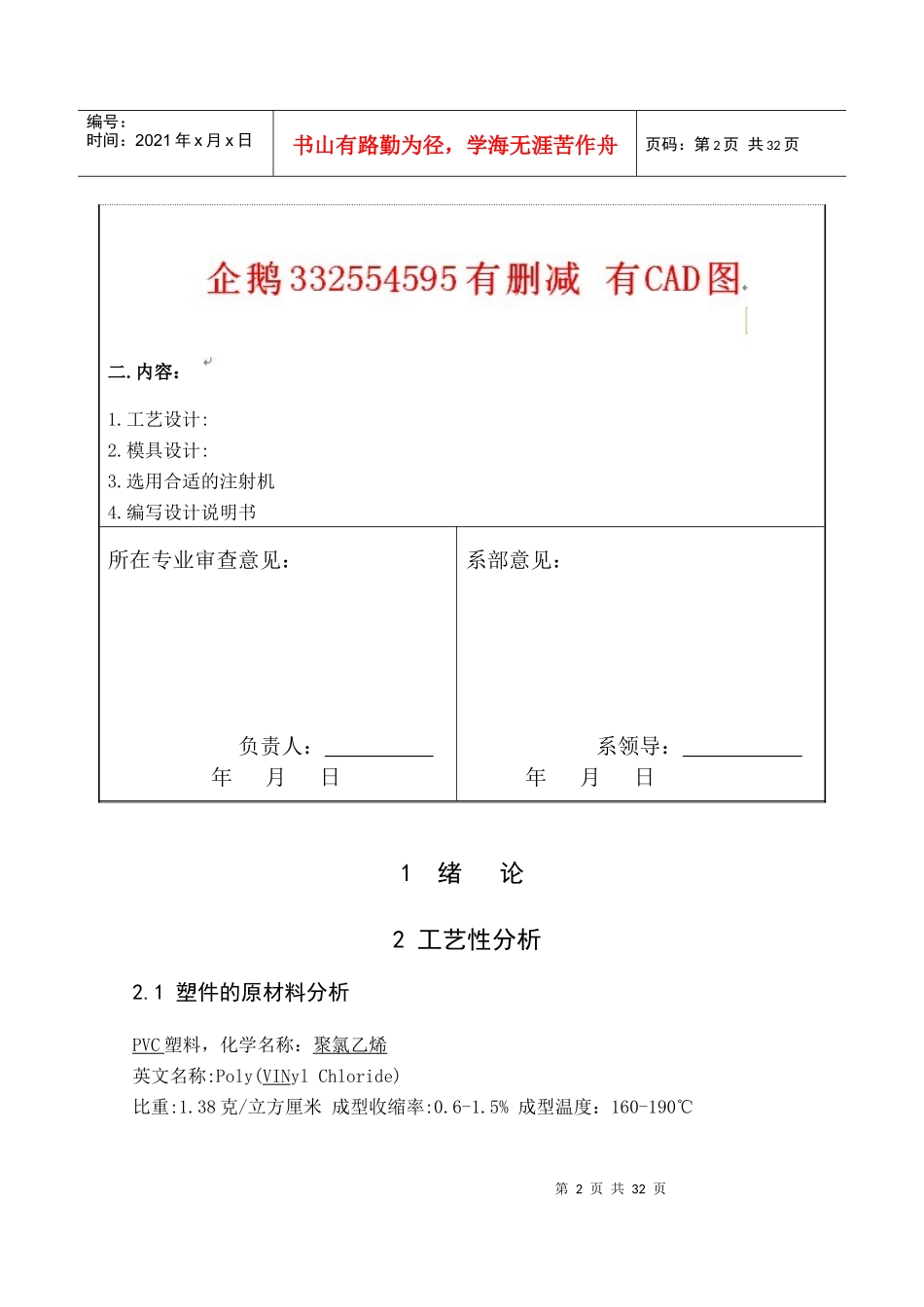

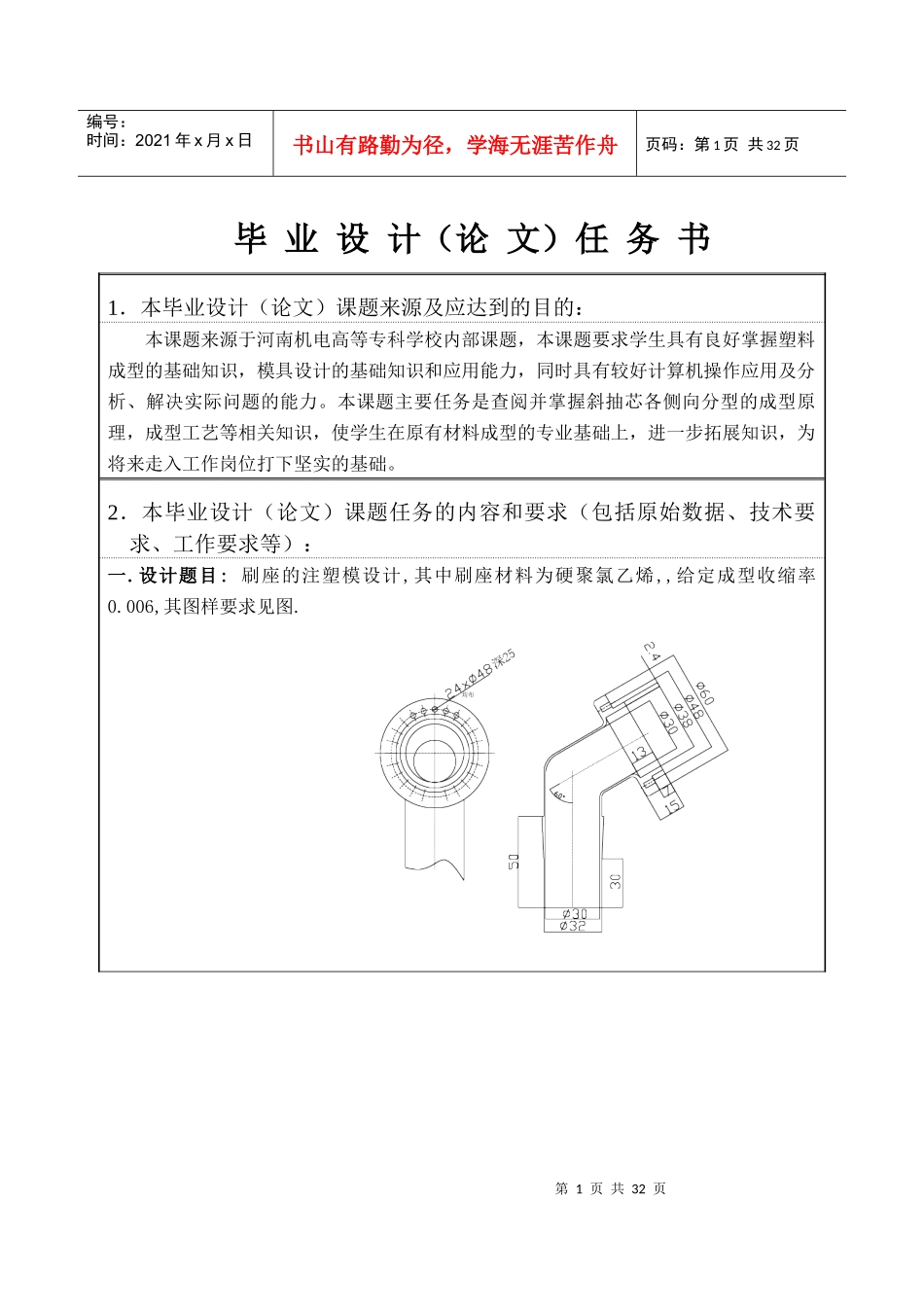

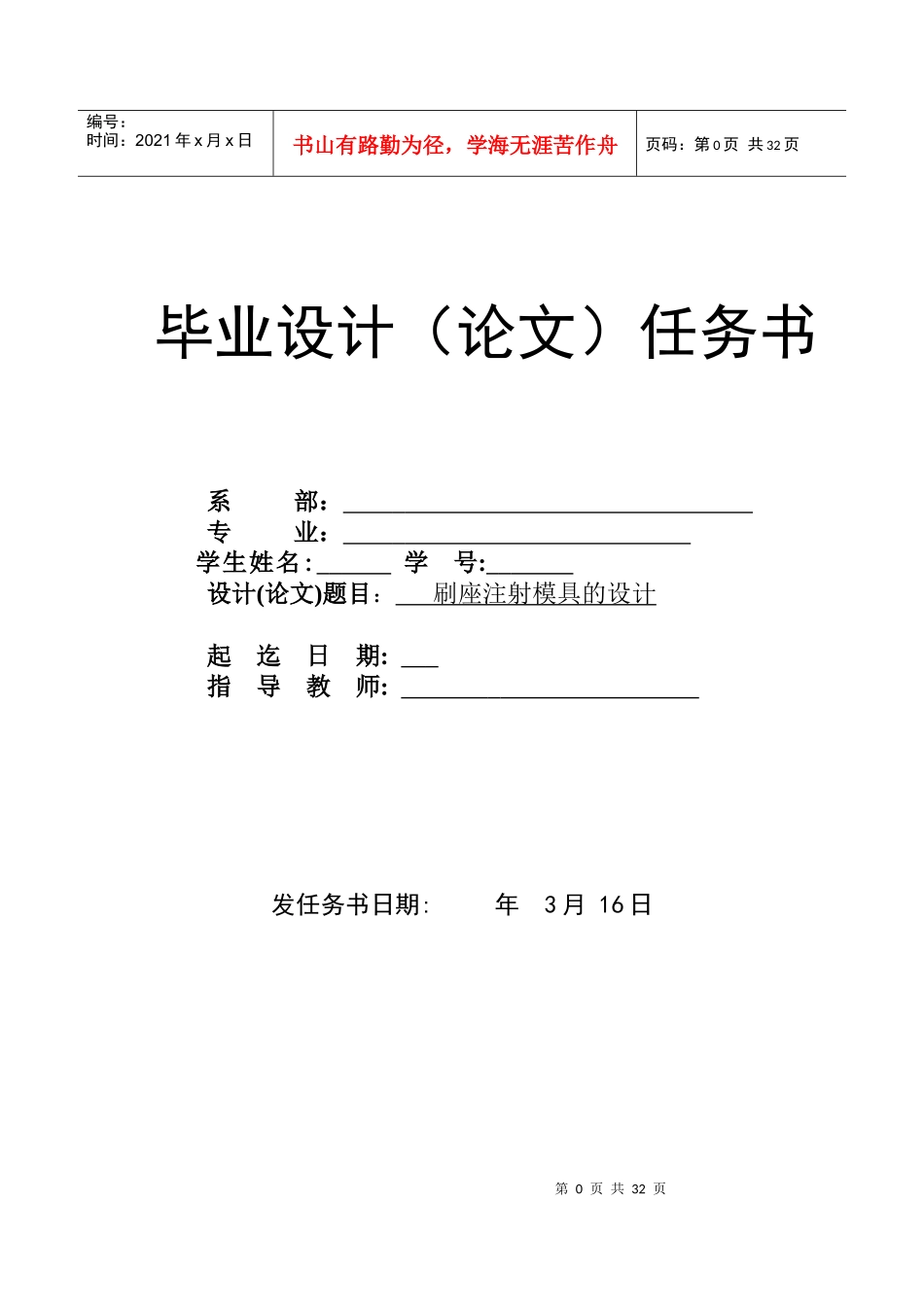

第0页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共32页毕业设计（论文）任务书系部：专业：学生姓名:学号:设计(论文)题目：刷座注射模具的设计起迄日期:指导教师:发任务书日期:年3月16日第1页共32页第0页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页毕业设计（论文）任务书1．本毕业设计（论文）课题来源及应达到的目的：本课题来源于河南机电高等专科学校内部课题，本课题要求学生具有良好掌握塑料成型的基础知识，模具设计的基础知识和应用能力，同时具有较好计算机操作应用及分析、解决实际问题的能力。本课题主要任务是查阅并掌握斜抽芯各侧向分型的成型原理，成型工艺等相关知识，使学生在原有材料成型的专业基础上，进一步拓展知识，为将来走入工作岗位打下坚实的基础。2．本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：一.设计题目:刷座的注塑模设计,其中刷座材料为硬聚氯乙烯,,给定成型收缩率0.006,其图样要求见图.第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页二.内容：1.工艺设计:2.模具设计:3.选用合适的注射机4.编写设计说明书所在专业审查意见：负责人：年月日系部意见：系领导：年月日1绪论2工艺性分析2.1塑件的原材料分析PVC塑料，化学名称：聚氯乙烯英文名称:Poly(VINylChloride)比重:1.38克/立方厘米成型收缩率:0.6-1.5%成型温度：160-190℃第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页特点：力学性能,电性能优良,耐酸碱力极强,化学稳定性好,但软化点低.适于制作薄板,电线电缆绝缘层,密封件等.成型特性：1.无定形料,吸湿小,流动性差.为了提高流动性,防止发生气泡,塑料可预先干燥.模具浇注系统宜粗短,浇口截面宜大,不得有死角.模具须冷却,表面镀铬.2.由于其腐蚀性和流动性特点，最好采用专用设备和模具。所有产品须根据需要加入不同种类和数量的助剂。3.极易分解,在200度温度下与钢.铜接触更易分解,分解时逸出腐蚀.刺激性气体.成型温度范围小.4.采用螺杆式注射机喷嘴时,孔径宜大,以防死角滞料.好不带镶件,如有镶件应预热.制品材料为聚氯乙烯，是一种无毒、外观为白色的粉末，由于它对光热稳定性较差，只由加入多种助剂后，才能使它具有实用价值，它的制品一般多为组合的塑料。从使用性能上看，聚氯乙烯机械强度取决于分子量的大小及各种助剂的含量，分子量越大，机械强度越高，助剂含量越大，则强度越低，聚氯乙烯的吸水性很小（﹤50%）透气性也很低，硬度和钢性比聚氯乙烯好，耐磨性超过硫化橡胶，聚氯乙烯具有良好的电绝缘性，且具有非常良好的化学稳定性，能耐浓酸，很适于做防腐材料，聚氯乙烯在光作用下会导致降解，但只要添加适当的光稳定剂，聚氯乙烯的耐老化性大大提高，可几十年保持稳定，从成型工艺上看，如果塑料坯料中含有水分，则制品表面，就会缺乏光泽，并产生银纹，从而降低制品的力学及电性能，聚氯乙烯属于热敏性塑料，加工温度与材料分解温度很接近，受温度影响，极易产生氯化氢气体，导致树脂变色，所以必须严格控制料管温度，并尽可能采用的较低的第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页聚氯乙烯是当今世界上产量最大，应用最广的热塑性塑料之一。在我国是发展较早、产量最大、用途也最广的一种。由于它是具有良好的耐化学腐蚀性能，在常温下对一般浓度的酸碱均较稳定，同时由于其材料来源丰富，成本低廉，国内生产单位较多，而且有一定的机械强度，加工成型方便，焊接性能良好等，因此在水处理中采用得比较广泛。聚氯乙烯塑料本身无色透明，加入增塑剂、稳定剂、着色剂等辅助材料后可制成各种不同用途的制品。聚氯乙烯塑料分为硬聚氯乙烯和软聚氯乙烯两种。硬聚氯乙烯除强氧化性酸(如浓硝酸、发烟硫酸)和芳香族及含氟的碳氢化合物和有机溶剂外，对其它一般酸、碱介质，都具有较高的化学稳定性，它在各种腐蚀性介质中的化学稳定性见表03—04—12。表03一04—12硬聚...
