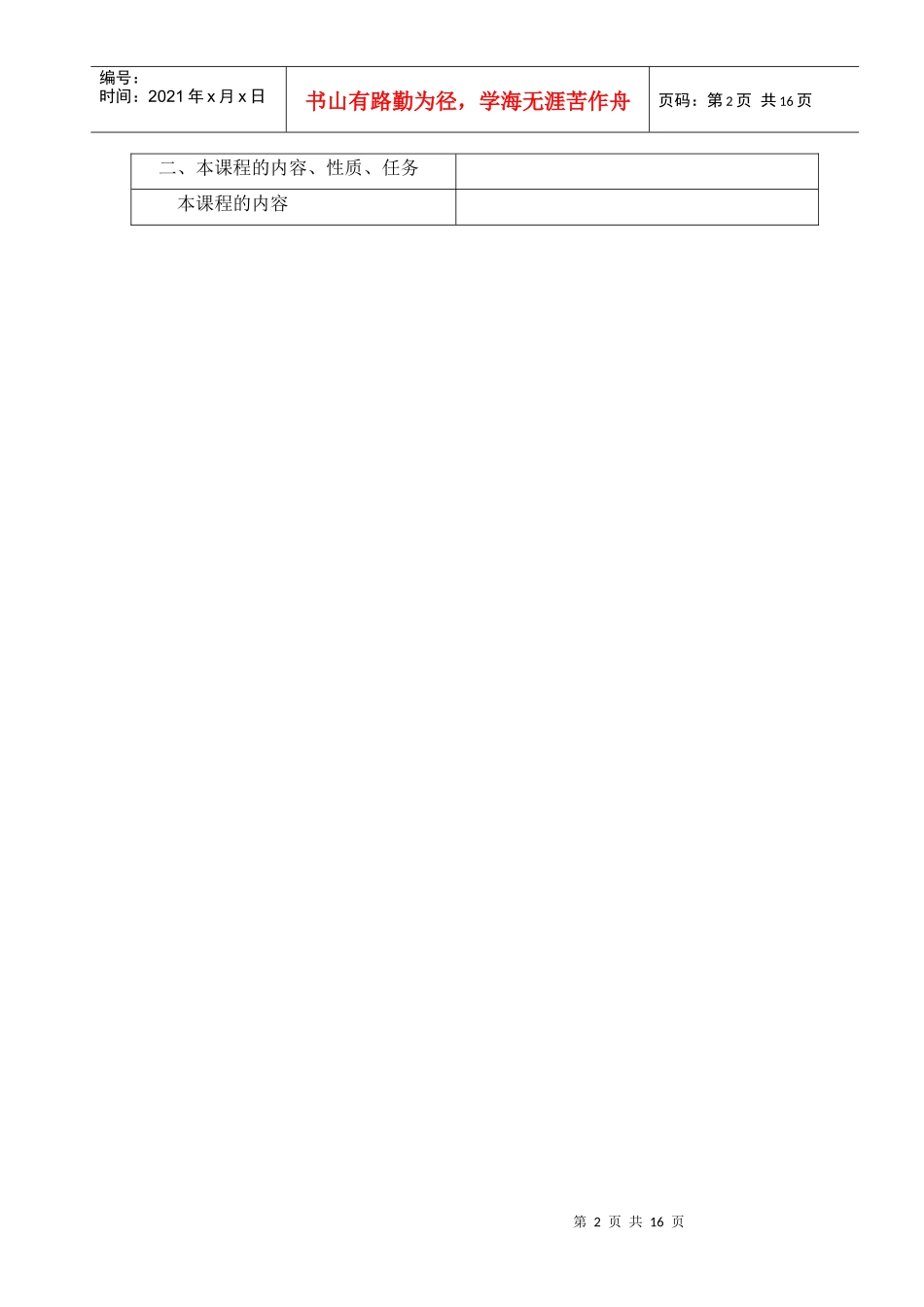

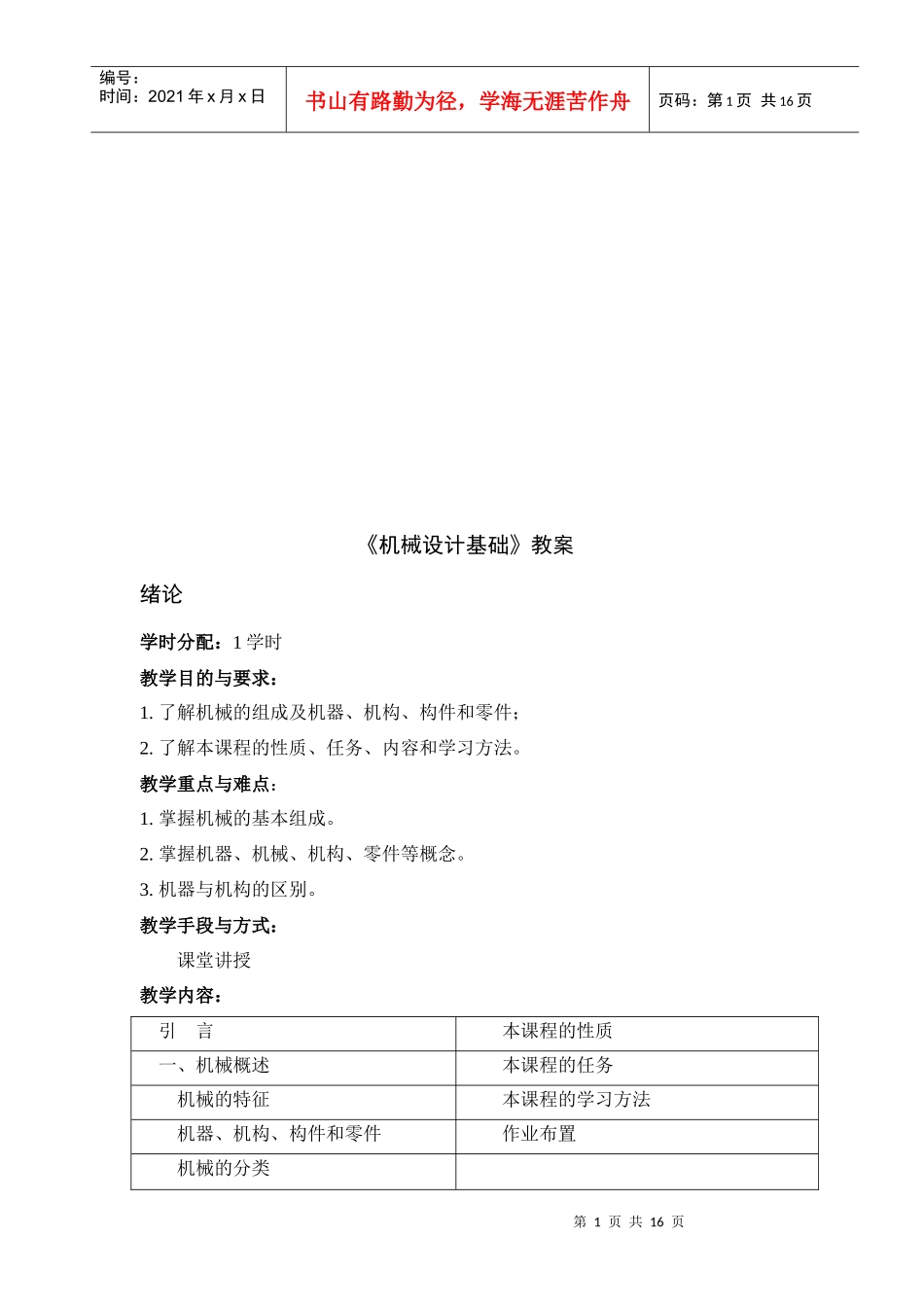

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页《机械设计基础》教案绪论学时分配：1学时教学目的与要求：1.了解机械的组成及机器、机构、构件和零件；2.了解本课程的性质、任务、内容和学习方法。教学重点与难点：1.掌握机械的基本组成。2.掌握机器、机械、机构、零件等概念。3.机器与机构的区别。教学手段与方式：课堂讲授教学内容：引言本课程的性质一、机械概述本课程的任务机械的特征本课程的学习方法机器、机构、构件和零件作业布置机械的分类第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页二、本课程的内容、性质、任务本课程的内容第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页第1章平面机构的结构分析学时分配：5学时教学目的与要求：1.熟悉运动副及其分类，明确运动链和机构的区别。2.掌握平面机构运动简图的绘制方法。3.掌握平面机构自由度的计算方法，明确平面机构具有确定运动的条件。教学重点与难点：1.机构及运动副的概念、绘制机构运动简图。2.自由度计算，虚约束。教学手段与方式：课堂讲授教学内容：1.1机构的组成1.1.1自由度1.1.2运动副及其分类1.2平面机构运动简图1.2.1运动副及构件的表示法1.2.2机构运动简图的绘制步骤1.2.3绘制机构运动简图的步骤1.3平面机构的自由度1.3.1平面机构自由度的计算1.3.2机构具有确定运动的条件1.3.3计算机构自由度的几种特殊情况作业布置1－8图1.31,1-9b第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页第2章平面连杆机构学时分配：6学时教学目的与要求：1.了解铰链四杆机构的基本类型及其演化。2.明确四杆机构的曲柄存在条件。3.熟悉铰链四杆机构压力角、传动角、行程速度变化系数和死点位置等基本概念。4.掌握平面四杆机构设计的图解法（按给定的连杆长度和连杆的两个位置设计四杆机构、按给定的行程速度变化系数设计四杆机构）。教学重点与难点：1.四杆机构的曲柄存在条件。2.压力角、传动角、行程速度变化系数和死点位置。3.平面四杆机构设计的图解法教学手段与方式：课堂讲授教学内容：2.1铰链四杆机构的基本类型及其演化2.1.1铰链四杆机构的基本类型2.1.2平面四杆机构的演化2.2平面四杆机构的特性2.2.1铰链四杆机构曲柄存在条件2.2.2急回特性2.2.3压力角和传动角2.2.4死点位置2.3图解法设计平面四杆机构2.3.1按照给定的行程速比系数设计四杆机构2.3.2按给定连杆位置设计四杆机构2.3.3按照给定两连架杆对应位置设计四杆机构作业布置第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页第3章凸轮机构学时分配：6学时教学目的与要求：1.了解凸轮机构的特点，能按运动规律绘制S-ф曲线2.掌握图解法设计凸轮轮廓，了解凸轮机构的自锁、压力角与基圆半径的关系教学重点与难点：1.常用从动件运动规律的特点，刚性冲击，柔性冲击，S-ф曲线绘制2.凸轮轮廓设计原理—反转法，自锁、压力角与基圆半径的概念教学手段与方式：课堂讲授教学内容：3.1概述3.1.1凸轮机构的应用及特点3.1.2凸轮机构类型3.2常用从动件运动规律3.2.1凸轮与从动件运动关系3.2.2常用从动件运动规律3.3图解法设计凸轮轮廓3.3.1反转法原理3.3.2图解法3.4凸轮机构基本尺寸的确定3.4.1压力角的确定3.4.2基圆半径的确定3.4.3滚子半径的确定作业布置第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页第4章间歇机构学时分配：2学时教学目的与要求：1.了解棘轮机构、槽轮机构的工作原理、类型、特点和应用。2.了解不完全齿轮机构的工作原理、类型、特点和应用教学重点与难点：1.棘轮机构、槽轮机构、不完全齿轮机构的工作原理、特点和应用教学手段与方式：课堂讲授教学内容：41棘轮机构4.1.1棘轮机构的工作原理4.1.2棘轮机构的类型4.1.3棘轮机构的转角调节方法4.1.4棘轮机构的特点和应用4.2槽轮机构4.2.1槽轮机构的组成及工作原理机构4.2.2槽轮机构的类型、特点和应用4.3不...
