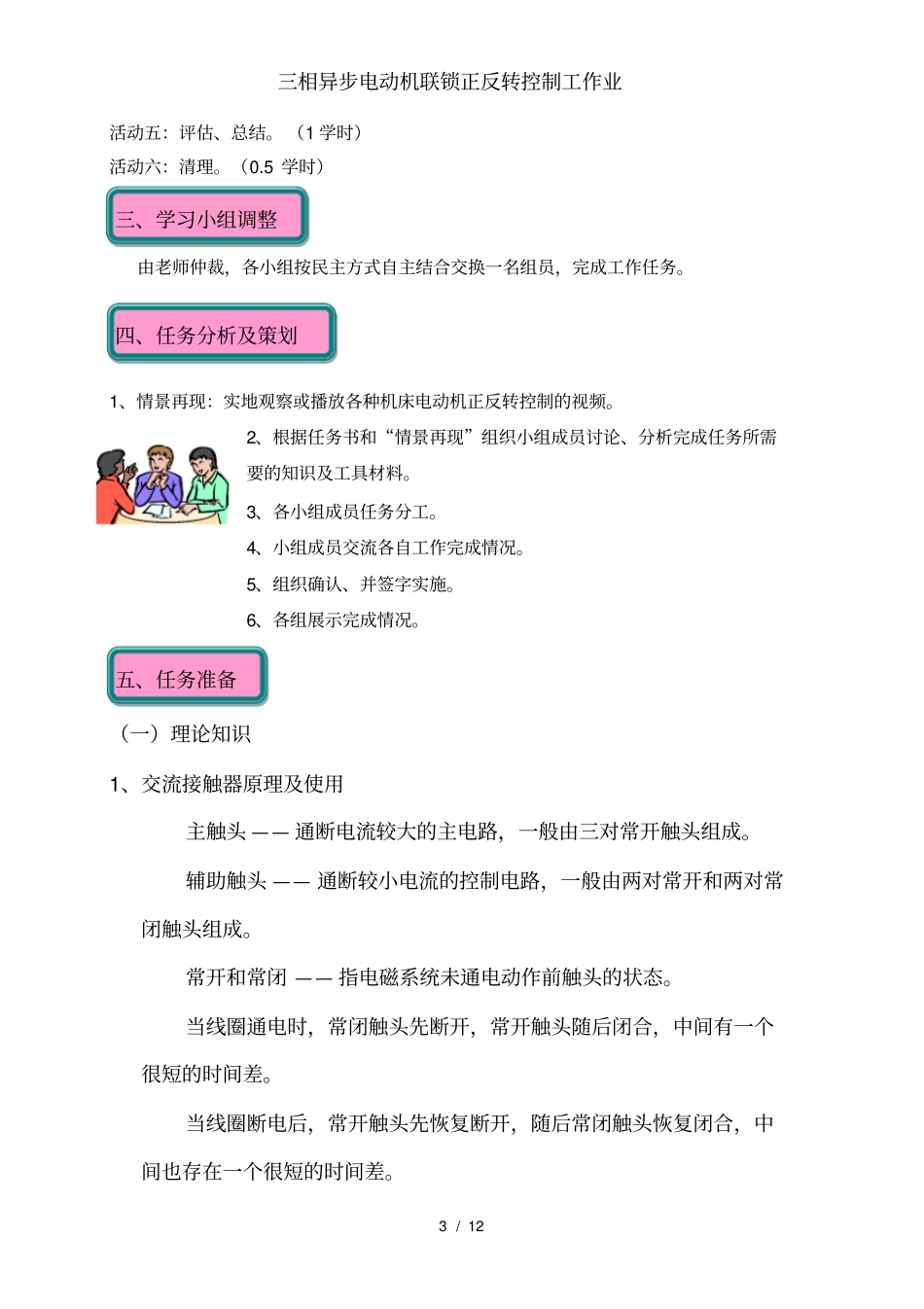

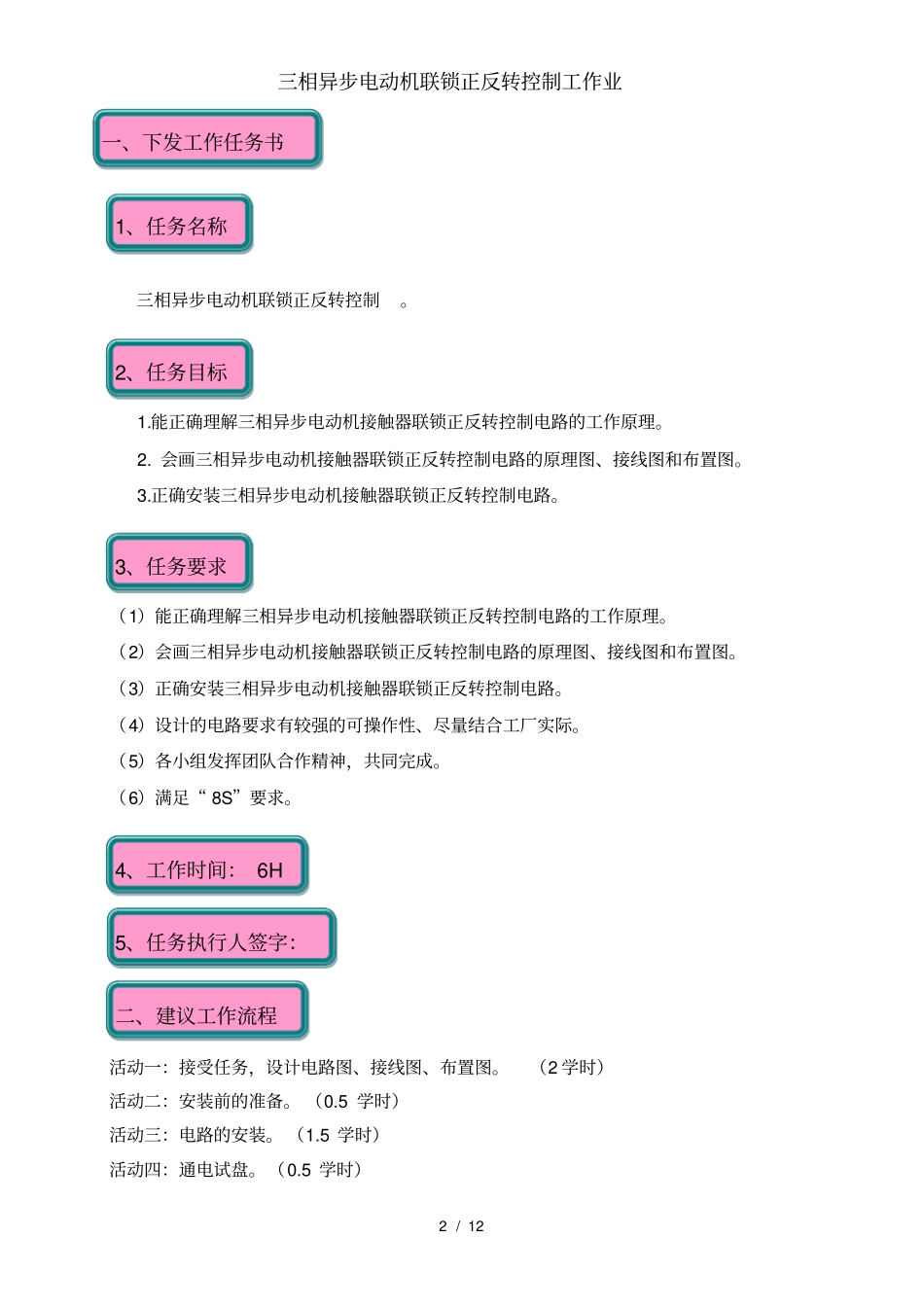

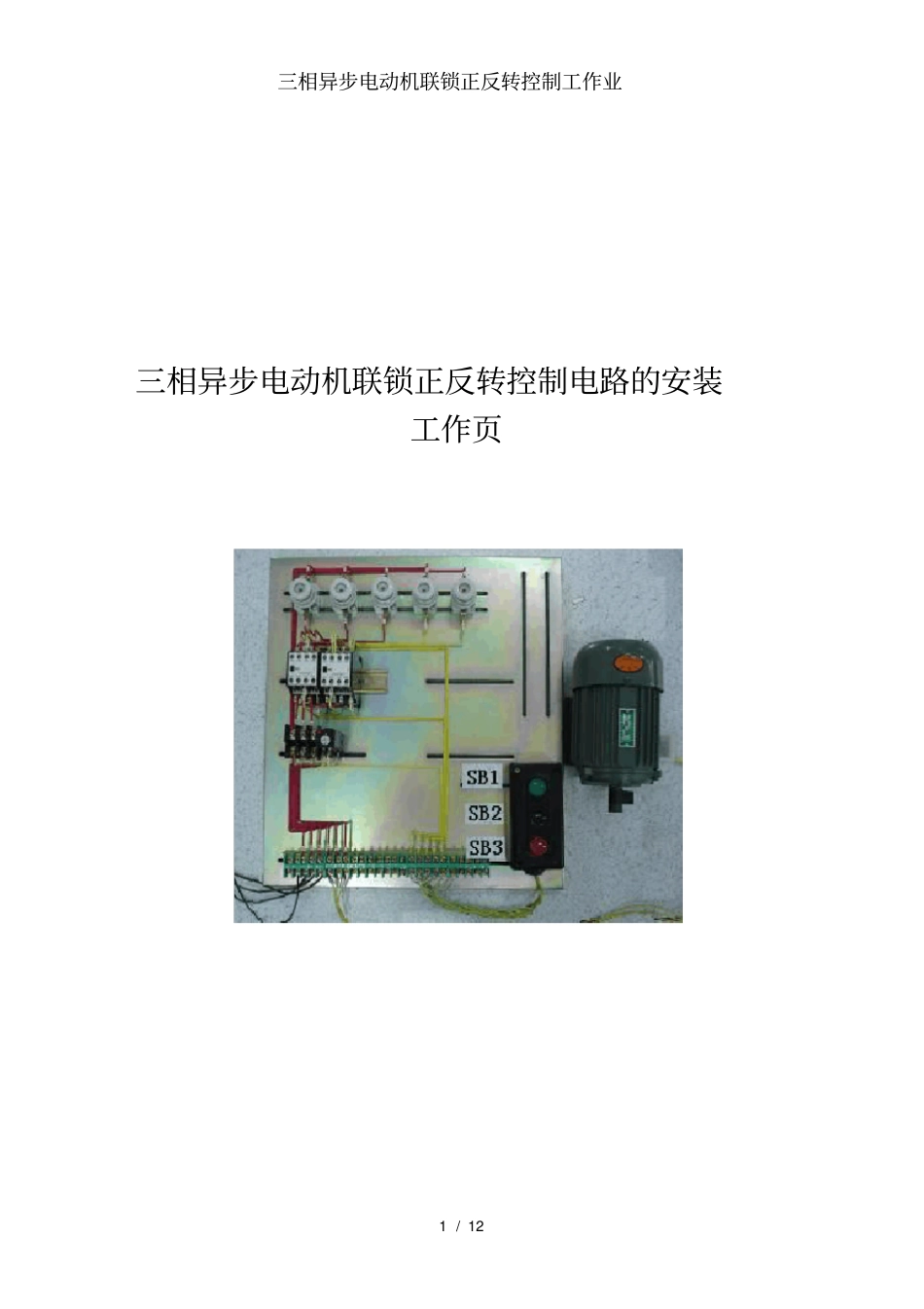

三相异步电动机联锁正反转控制工作业1/12三相异步电动机联锁正反转控制电路的安装工作页三相异步电动机联锁正反转控制工作业2/12三相异步电动机联锁正反转控制。1.能正确理解三相异步电动机接触器联锁正反转控制电路的工作原理。2.会画三相异步电动机接触器联锁正反转控制电路的原理图、接线图和布置图。3.正确安装三相异步电动机接触器联锁正反转控制电路。(1)能正确理解三相异步电动机接触器联锁正反转控制电路的工作原理。(2)会画三相异步电动机接触器联锁正反转控制电路的原理图、接线图和布置图。(3)正确安装三相异步电动机接触器联锁正反转控制电路。(4)设计的电路要求有较强的可操作性、尽量结合工厂实际。(5)各小组发挥团队合作精神,共同完成。(6)满足“8S”要求。活动一:接受任务,设计电路图、接线图、布置图。(2学时)活动二:安装前的准备。(0.5学时)活动三:电路的安装。(1.5学时)活动四:通电试盘。(0.5学时)一、下发工作任务书1、任务名称2、任务目标3、任务要求4、工作时间:6H5、任务执行人签字:二、建议工作流程三相异步电动机联锁正反转控制工作业3/12活动五:评估、总结。(1学时)活动六:清理。(0.5学时)由老师仲裁,各小组按民主方式自主结合交换一名组员,完成工作任务。1、情景再现:实地观察或播放各种机床电动机正反转控制的视频。2、根据任务书和“情景再现”组织小组成员讨论、分析完成任务所需要的知识及工具材料。3、各小组成员任务分工。4、小组成员交流各自工作完成情况。5、组织确认、并签字实施。6、各组展示完成情况。(一)理论知识1、交流接触器原理及使用主触头——通断电流较大的主电路,一般由三对常开触头组成。辅助触头——通断较小电流的控制电路,一般由两对常开和两对常闭触头组成。常开和常闭——指电磁系统未通电动作前触头的状态。当线圈通电时,常闭触头先断开,常开触头随后闭合,中间有一个很短的时间差。当线圈断电后,常开触头先恢复断开,随后常闭触头恢复闭合,中间也存在一个很短的时间差。三、学习小组调整四、任务分析及策划五、任务准备三相异步电动机联锁正反转控制工作业4/12交流接触器在电路图中的符号:线圈主触头辅助常开触头辅助常闭触头2、三相异步电动机正反转原理三相异步电动机要实现正反转控制,将其电源的相序中任意两相对调即可(我们称为换相),通常是V相不变,将U相与W相对调节器,为了保证两个接触器动作时能够可靠调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。由于将两相相序对调,故须确保二个KM线圈不能同时得电,否则会发生严重的相间短路故障,因此必须采取联锁。为安全起见,常采用按钮联锁(机械)与接触器联锁(电气)的双重联锁正反转控制线路;使用了按钮联锁,即使同时按下正反转按钮,调相用的两接触器也不可能同时得电,机械上避免了相间短路。另外,由于应用的接触器联锁,所以只要其中一个接触器得电,其长闭触点就不会闭合,这样在机械、电气双重联锁的应用下,电机的供电系统不可能相间短路,有效地保护了电机,同时也避免在调相时相间短路造成事故,烧坏接触器。3、三相异步电动机的启动方法(1)笼型异步电动机的常见启动方法①直接启动三相异步电动机联锁正反转控制工作业5/12②Y-△降压启动③定子电路串电阻降压启动④自耦变压器降压启动(2)绕线转子异步电动机的启动方法绕线转子异步电动机有转子串联电阻及转子串接频敏变阻器两种启动方法。(一)电路设计1、按照小组分析讨论的设计思路,设计的电路图绘制如下:2、按照制定电路图,绘制电路的布置图。七、任务实施三相异步电动机联锁正反转控制工作业6/123、按照布置图,各组画出接线图。4、将各小组完成原理图、接线图和布置图,进行展示、对比,发现异同,进行充分的讨论,得出最佳结论。(二)材料准备为完成工作任务,每个工作小组需要向教师提供领用材料清单。表1-1学习小组借用材料清单序号名称规格型号单位申领数量实发数量归还时间归还人签名管理员签名备注(三)工具自备。(四)并利用工具、仪器、仪表检查材料质量。(五)安装三相异步电动机接触器联锁正...
