09服装CAD教案VIP免费

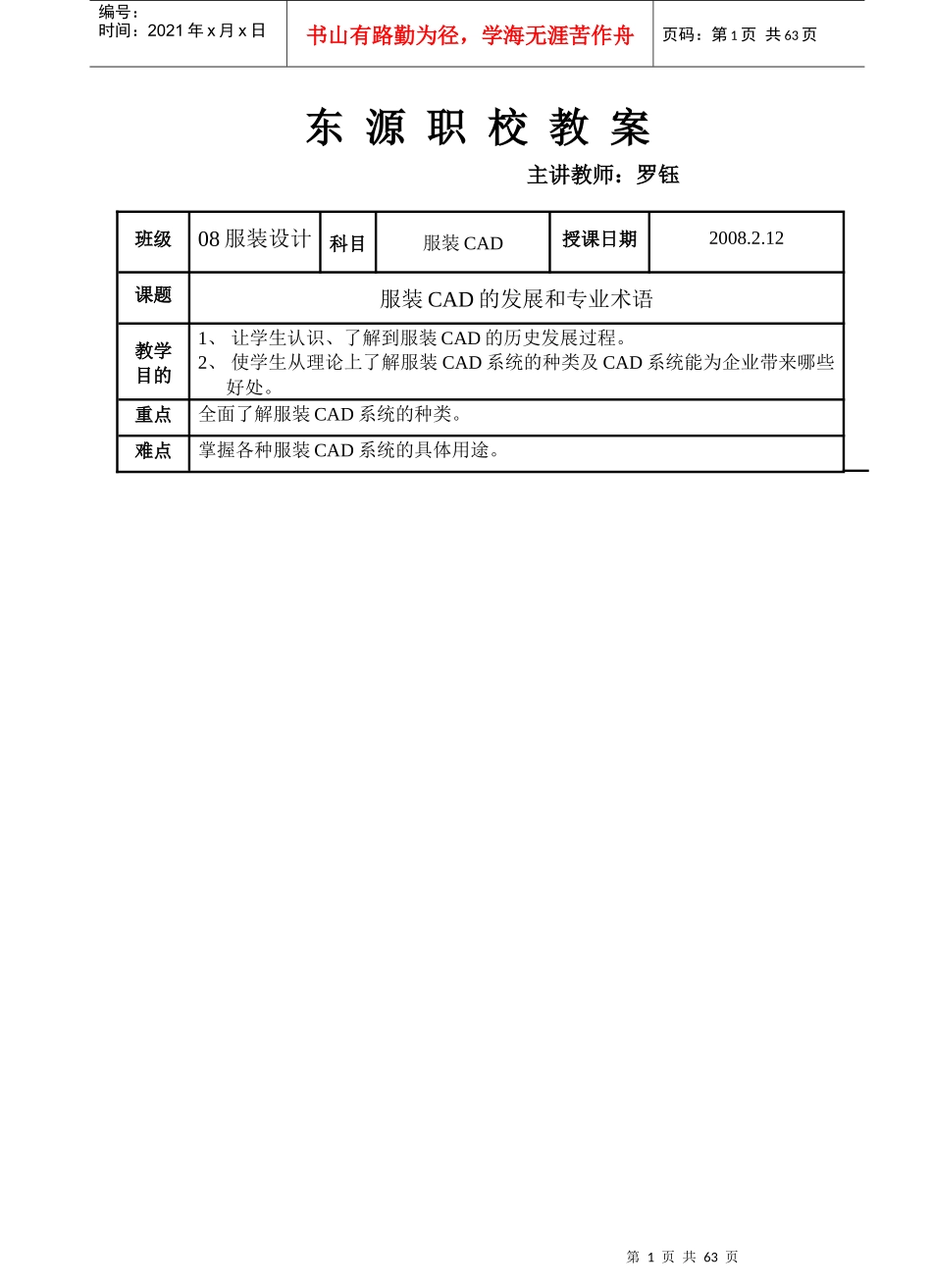

09服装CAD教案_第1页
1/63

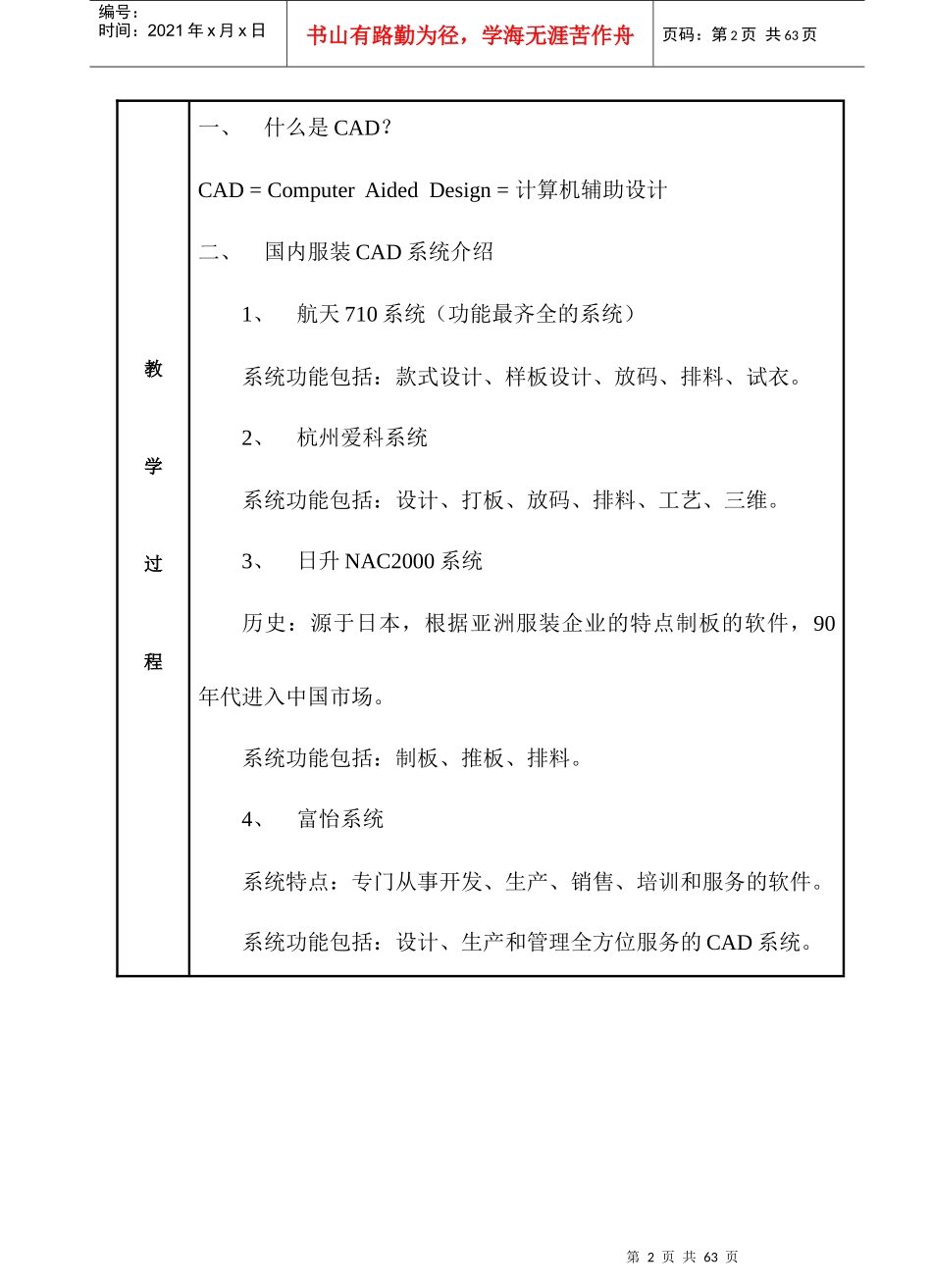

09服装CAD教案_第2页
2/63
09服装CAD教案_第3页
3/63
第1页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共63页东源职校教案主讲教师:罗钰班级08服装设计科目服装CAD授课日期2008.2.12课题服装CAD的发展和专业术语教学目的1、让学生认识、了解到服装CAD的历史发展过程。2、使学生从理论上了解服装CAD系统的种类及CAD系统能为企业带来哪些好处。重点全面了解服装CAD系统的种类。难点掌握各种服装CAD系统的具体用途。第2页共63页第1页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共63页教学过程一、什么是CAD?CAD=ComputerAidedDesign=计算机辅助设计二、国内服装CAD系统介绍1、航天710系统(功能最齐全的系统)系统功能包括:款式设计、样板设计、放码、排料、试衣。2、杭州爱科系统系统功能包括:设计、打板、放码、排料、工艺、三维。3、日升NAC2000系统历史:源于日本,根据亚洲服装企业的特点制板的软件,90年代进入中国市场。系统功能包括:制板、推板、排料。4、富怡系统系统特点:专门从事开发、生产、销售、培训和服务的软件。系统功能包括:设计、生产和管理全方位服务的CAD系统。第3页共63页第2页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共63页教学过程5、服装YSCAD系统(大连玉生服装CAD系统)系统功能包括:样板设计、推板、排料和三维人体等。三、NAC2000服装工艺设计系统数字化输入→打板系统→推板系统→排料系统→输出(绘图、切割机)→裁床四、使用服装CAD系统能为企业带来哪些好处?1、省时:数字化输入或直接制板、纸样修改缩短手工修改的5倍、节省放码时间(自动放码、切开线放码)、缩短手工排料时间3倍。2、省料:自动计算用料长度和利用率、以最佳组合方式去排列衣片、自动对格对条、对花。3、省人:可节省一半工人(手工放码一天2~3个,电脑放码一天4~5个)4、省地:纸样保存在电脑里,不占厂房空间。5、准确:精确放码、避免裁片遗失、漏排现象。6、避免沟通不畅和理解不当出现技术问题。第4页共63页第3页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共63页东源职校教案主讲教师:罗钰班级08服装设计科目服装CAD授课日期第3周课题熟悉软件界面教学目的1、让学生认识和了解NAC2000的软件界面。2、认识和了解号型、单位和面料的设定、单位的设定、原型设计的操作方法。重点全面掌握原型设计的操作方法。难点熟练掌握、运用操作方法。第5页共63页第4页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共63页教学过程一、号型、单位和面料的设定1、号型设定:双击系统主工作界面“号型设定”→弹出对话框→左键选择表格单元格、输入型号名称、改变型号颜色。右键选择所要使用号型系列(在“打板”中新建后,才会生效)。也可将设定的型号保存起来,以便以后可以“打开型号文件”调出来使用。2、单位设定:点击“单位设定”图标→选择自己所需的长度单位→点击确定。(注)**Expressionisfaulty**、市寸是市制,英寸是英美制!**Expressionisfaulty**、1市寸=3。33333333333厘米=1。3123英寸**Expressionisfaulty**、1英寸=2。5400厘米=0。7620市寸3、面料设定:点击“面料设定”图标→选择所需面料的颜色→点击确定。(注)设定的面料将于“排料”中的面料相对应第6页共63页第5页共63页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共63页教学过程二、原型设计双击“原型”图标→打开原型设计界面→选择原型**Expressionisfaulty**、文化式女装原型(日式女装原型)点击“女装原型”图标→修改对话框所需尺寸→点击确定→工作区内鼠标所点处将会出现“+”→右键确定位置→女装原型生成。(注)男装原型、童装原型、登丽美原型(欧式原型)裤原型、裙原型的生成方法同理。**Expressionisfaulty**、身片原型点击“身片原型”图标→修改对话框所需尺寸→点击确定→在工作区内选择位置→右键确定→纸样开始生成→输入数值调整曲线(前领曲线、前袖曲线、后领曲线、后袖曲线)→预览→点击继续(或工作区内点击右键)。(注)1、绿色线...
