X年一级建造师矿业工程实务重点总结VIP免费

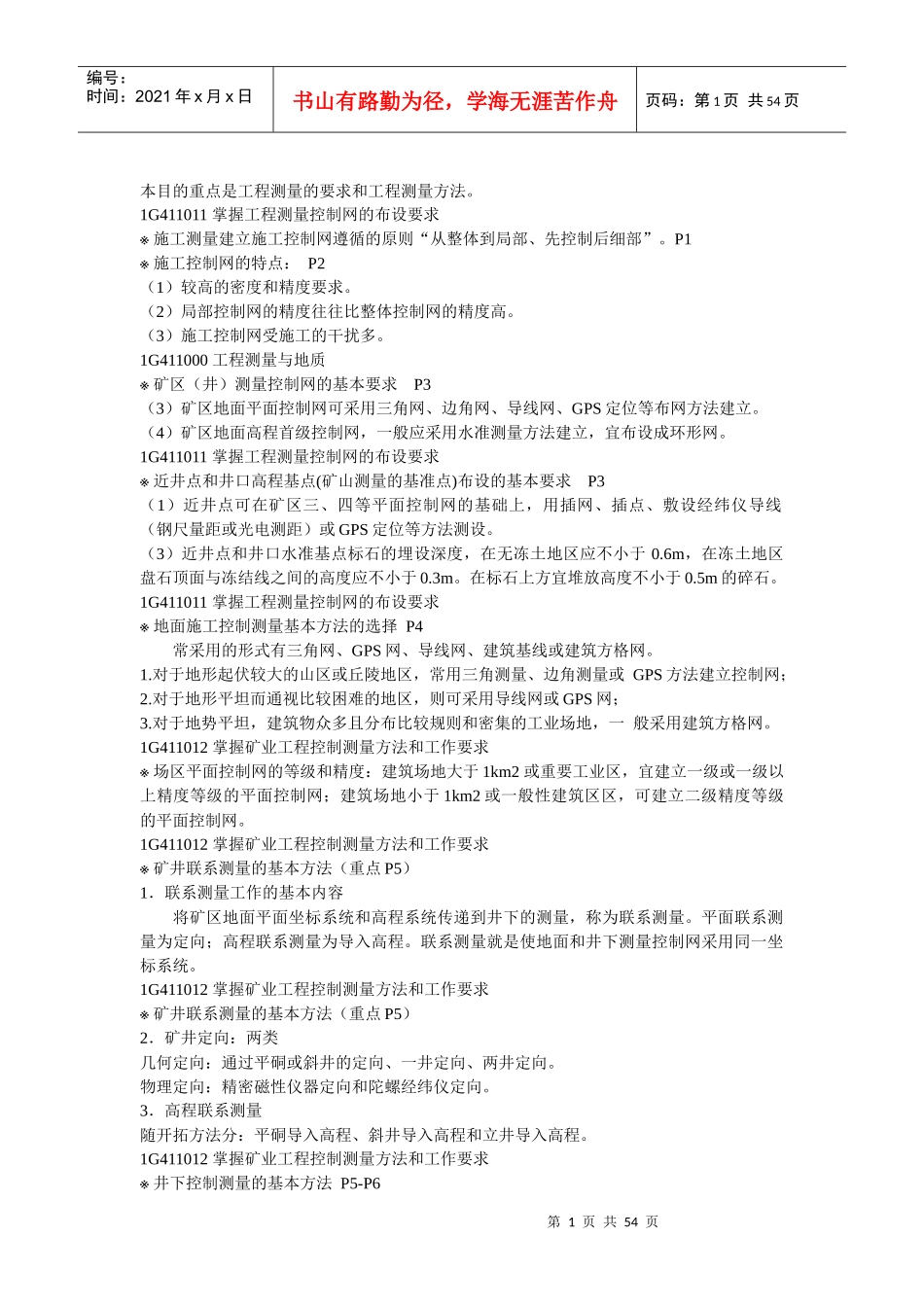

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页本目的重点是工程测量的要求和工程测量方法。1G411011掌握工程测量控制网的布设要求※施工测量建立施工控制网遵循的原则“从整体到局部、先控制后细部”。P1※施工控制网的特点：P2（1）较高的密度和精度要求。（2）局部控制网的精度往往比整体控制网的精度高。（3）施工控制网受施工的干扰多。1G411000工程测量与地质※矿区（井）测量控制网的基本要求P3（3）矿区地面平面控制网可采用三角网、边角网、导线网、GPS定位等布网方法建立。（4）矿区地面高程首级控制网，一般应采用水准测量方法建立，宜布设成环形网。1G411011掌握工程测量控制网的布设要求※近井点和井口高程基点(矿山测量的基准点)布设的基本要求P3（1）近井点可在矿区三、四等平面控制网的基础上，用插网、插点、敷设经纬仪导线（钢尺量距或光电测距）或GPS定位等方法测设。（3）近井点和井口水准基点标石的埋设深度，在无冻土地区应不小于0.6m，在冻土地区盘石顶面与冻结线之间的高度应不小于0.3m。在标石上方宜堆放高度不小于0.5m的碎石。1G411011掌握工程测量控制网的布设要求※地面施工控制测量基本方法的选择P4常采用的形式有三角网、GPS网、导线网、建筑基线或建筑方格网。1.对于地形起伏较大的山区或丘陵地区，常用三角测量、边角测量或GPS方法建立控制网；2.对于地形平坦而通视比较困难的地区，则可采用导线网或GPS网；3.对于地势平坦，建筑物众多且分布比较规则和密集的工业场地，一般采用建筑方格网。1G411012掌握矿业工程控制测量方法和工作要求※场区平面控制网的等级和精度：建筑场地大于1km2或重要工业区，宜建立一级或一级以上精度等级的平面控制网；建筑场地小于1km2或一般性建筑区区，可建立二级精度等级的平面控制网。1G411012掌握矿业工程控制测量方法和工作要求※矿井联系测量的基本方法（重点P5）1．联系测量工作的基本内容将矿区地面平面坐标系统和高程系统传递到井下的测量，称为联系测量。平面联系测量为定向；高程联系测量为导入高程。联系测量就是使地面和井下测量控制网采用同一坐标系统。1G411012掌握矿业工程控制测量方法和工作要求※矿井联系测量的基本方法（重点P5）2．矿井定向：两类几何定向：通过平硐或斜井的定向、一井定向、两井定向。物理定向：精密磁性仪器定向和陀螺经纬仪定向。3．高程联系测量随开拓方法分：平硐导入高程、斜井导入高程和立井导入高程。1G411012掌握矿业工程控制测量方法和工作要求※井下控制测量的基本方法P5-P6第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页特点：井下平面控制均以导线的形式沿巷道布设；目的是实现井下平面测量的控制，也能满足一般贯通测量的要求。方法：井下导线多用“经纬仪-钢尺导线”、现在逐步有了“光电测距导线”、“全站仪导线”，另外还有“陀螺定向—光电测距导线”。1G411012掌握矿业工程控制测量方法和工作要求※井下控制测量的基本方法P5-P6井下平面控制测量：井下导线的布设，按照“高级控制低级”的原则进行。我国有关矿山部门规定，井下平面控制分为基本控制和采区控制两类，这两类控制都应敷设成闭（附）合导线或复测支导线。井下高程控制测量：井下高程控制网可采用水准测量方法或三角高程测量方法敷设。1G411012掌握矿业工程控制测量方法和工作要求※井巷贯通测量的几何要素P6井巷中心线坐标方位角、腰线倾角（坡度）、贯通距离等。※贯通测量的技术要求P73.对井下边长较短的测站，要设法提高仪器的对中精度；斜巷中测角要注意仪器的整平精度，并考虑经纬仪竖轴的倾斜改正。1G411012掌握矿业工程控制测量方法和工作要求※贯通测量偏差P7巷道贯通的重要方向偏差是水平面内垂直于巷道中线的左、右偏差和竖直面内垂直于巷道腰线的上、下偏差；立井贯通影响贯通的是平面位置偏差，即在水平面内上、下两段待贯通的井筒中心线之间的偏差。对于一井内巷道贯通，贯通巷道在水平允许偏差值不超过±0.3m，竖直不超过±0.2m。二井间巷道贯通，水平±0.5m，竖直不超过±0.2m。立井贯...
