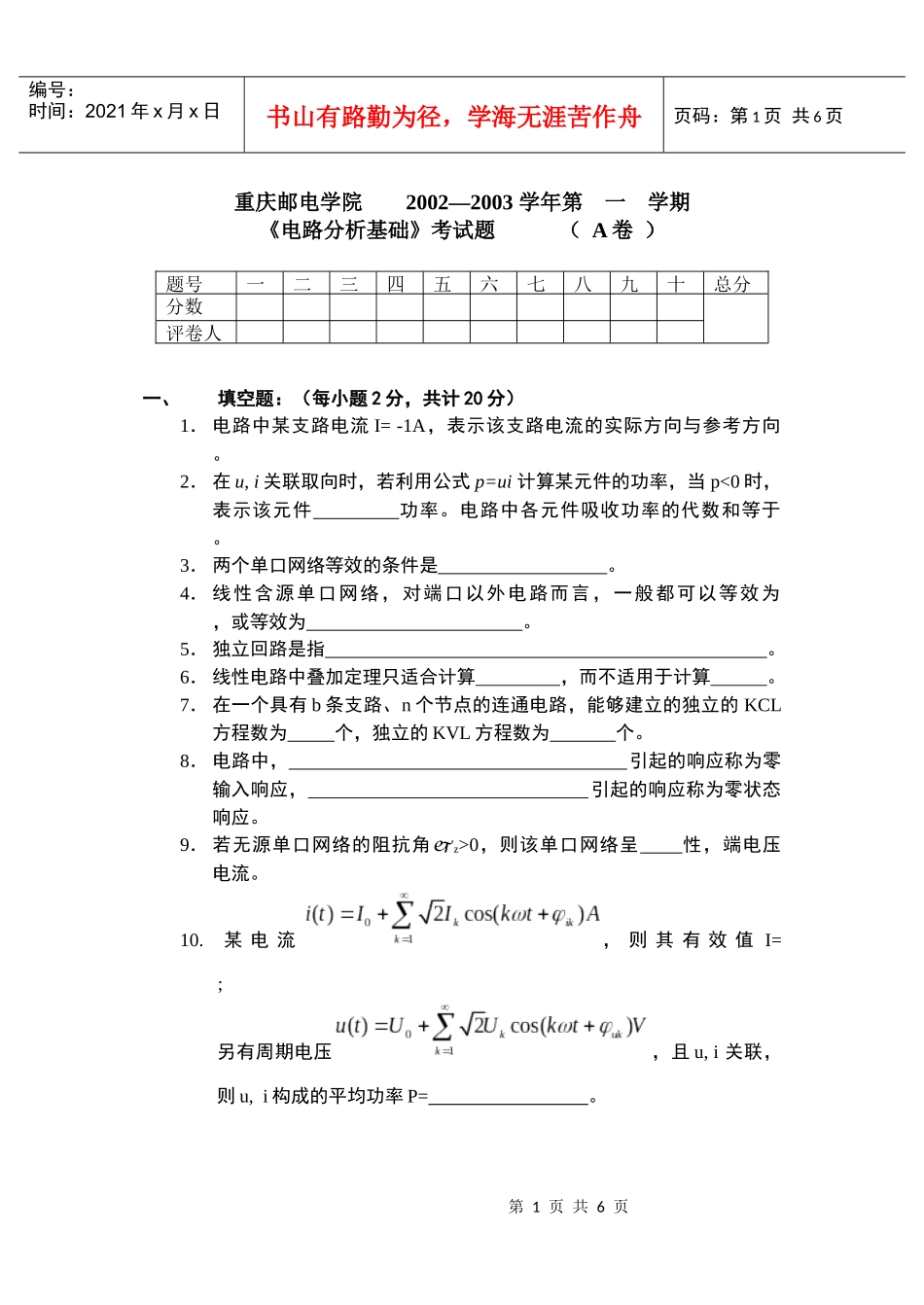

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页重庆邮电学院2002—2003学年第一学期《电路分析基础》考试题（A卷）一、填空题：（每小题2分，共计20分）1．电路中某支路电流I=-1A，表示该支路电流的实际方向与参考方向。2．在u,i关联取向时，若利用公式p=ui计算某元件的功率，当p<0时，表示该元件功率。电路中各元件吸收功率的代数和等于。3．两个单口网络等效的条件是。4．线性含源单口网络，对端口以外电路而言，一般都可以等效为，或等效为。5．独立回路是指。6．线性电路中叠加定理只适合计算，而不适用于计算。7．在一个具有b条支路、n个节点的连通电路，能够建立的独立的KCL方程数为个，独立的KVL方程数为个。8．电路中，引起的响应称为零输入响应，引起的响应称为零状态响应。9．若无源单口网络的阻抗角z>0，则该单口网络呈性，端电压电流。10.某电流，则其有效值I=;另有周期电压，且u,i关联，则u,i构成的平均功率P=。题号一二三四五六七八九十总分分数评卷人第2页共6页第1页共6页ab1446812V+-42I12V+-K421H2FiC2+-u(t)i(t)1N编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页二、单项选择题：（将正确答案的编号填入题干后的括号中。每小题4分，共计20分）1．如图电路，ab端的等效电阻Rab等于：（）(A)4(B)5(C)8(D)102．如图电路，电流I等于：（）(A)0A(B)1A(C)2A(D)3A3．如图电路原处于稳态，在t=0时刻开关K闭合，则ic(0+)等于：（）(A)0A(B)2A(C)4A(D)–2A4．如图电路，若则单口网络N吸收的平均功率P等于：（）(A)3W(B)5W(C)6W(D)10W第3页共6页第2页共6页ab12I2I366+-Us0.5A3A6V+-10I8I+-22AI213A22V+-R3编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页5．如图单口网络，其端口等效输入电阻Rab等于：（）(A)7(B)3(C)1(D)5三、简单计算题：（每小题5分，共计40分）1．如图电路，试求电压源电压Us。2．如图电路，试用回路电流分析法求电流I。3．如图电路，试用叠加定理求流过电阻R的电流I。第4页共6页第3页共6页6V+-K12F+-uC11iRAu(t)i(t)+-acdL1L2M20A410+-U编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页4．如图电路原处于稳态，uc(0)=-3V，开关K在t=0时刻闭合，试求t0时电流i(t)。5．如图电路，A是动态元件（L或C），已知，，试判定A是电感还是电容，并计算元件R和A的参数值。6．如图电路，已知电源角频率=1rad/s，L1=5H，L2=10H，M=2H，试确第5页共6页第4页共6页ab1:4428编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页定耦合电感的同名端，并求负载电阻两端的电压。7．如图含理想变压器电路，试求ab端输入阻抗Zab。8．已知一接收器中的串联调谐回路的参数为C=160pF，L=250H，R=20，求电路的谐振频率f0和品质因数Q。四、综合计算题：（每小题10分，共计20分）1．如图电路，试用节点分析法求节点电压U1，U2及U3。第6页共6页第5页共6页4S4S4S2V+-I2I8AU1U2U3usMZL+-100.25Fab1.5H1.5H编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页2．如图电路，已知us=10cos2tV，M=0.5H，试求负载阻抗ZL为何值时负载可获得最大有功功率，且最大有功功率PLmax为多少？
