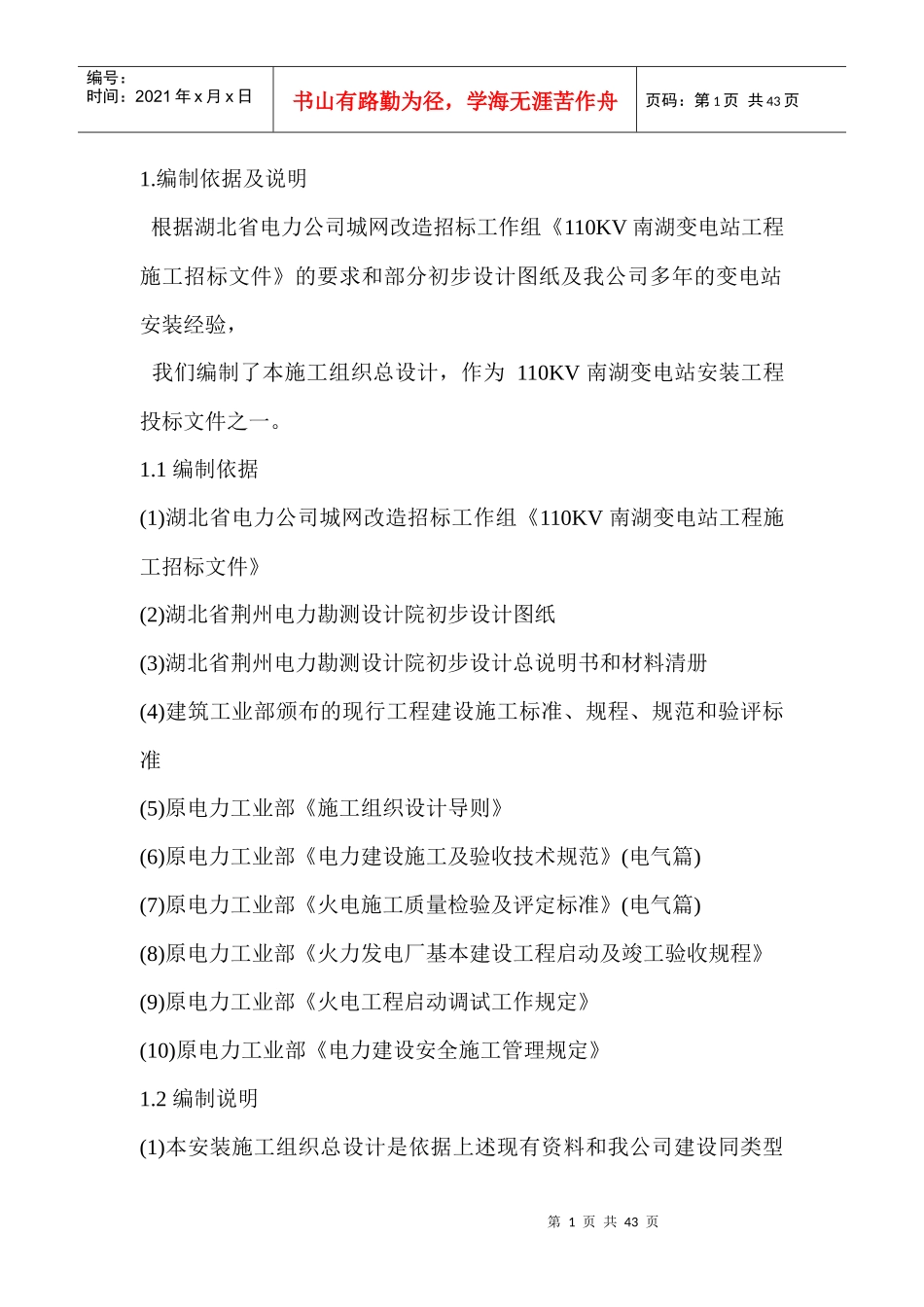

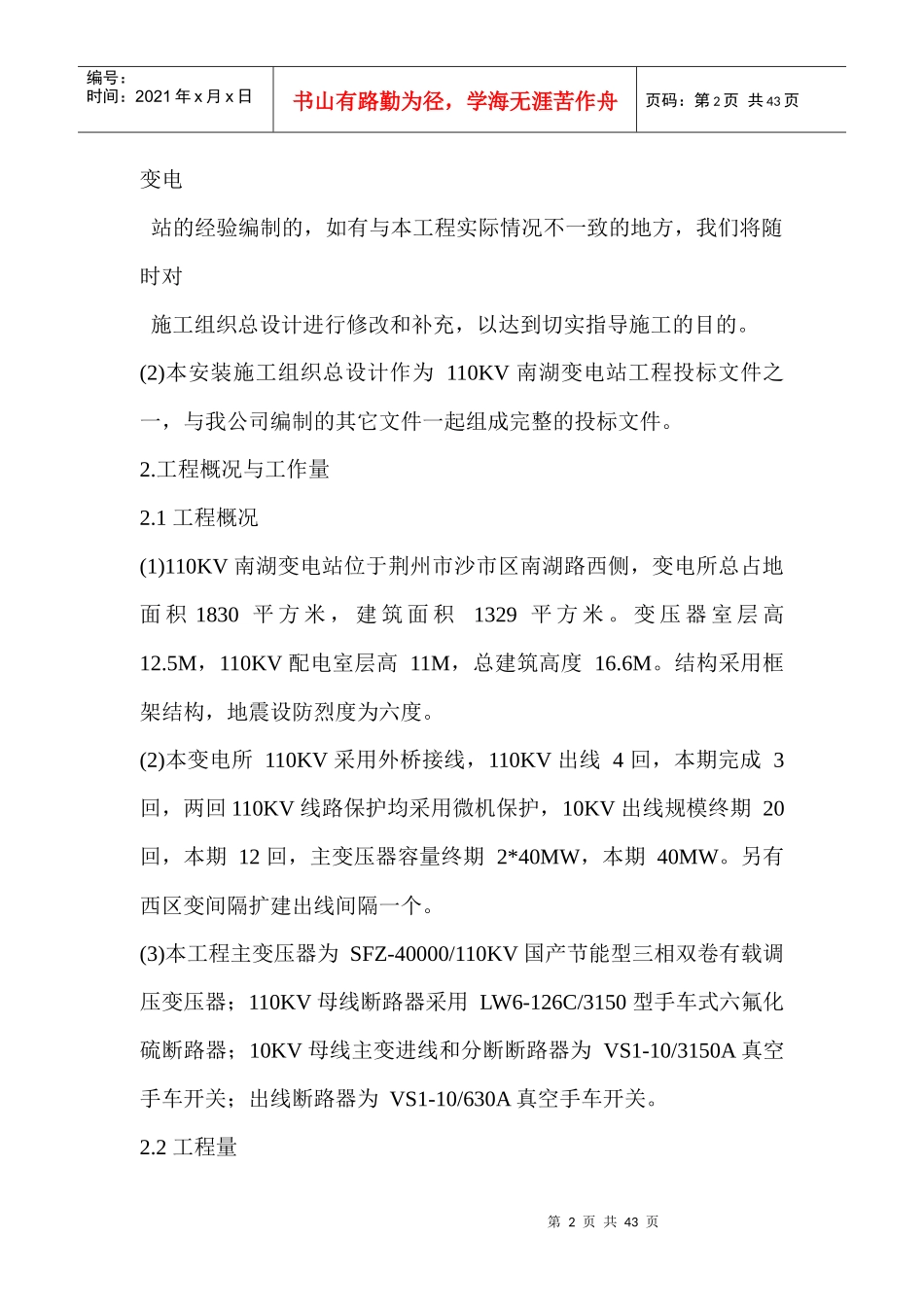

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页1.编制依据及说明根据湖北省电力公司城网改造招标工作组《110KV南湖变电站工程施工招标文件》的要求和部分初步设计图纸及我公司多年的变电站安装经验，我们编制了本施工组织总设计，作为110KV南湖变电站安装工程投标文件之一。1.1编制依据(1)湖北省电力公司城网改造招标工作组《110KV南湖变电站工程施工招标文件》(2)湖北省荆州电力勘测设计院初步设计图纸(3)湖北省荆州电力勘测设计院初步设计总说明书和材料清册(4)建筑工业部颁布的现行工程建设施工标准、规程、规范和验评标准(5)原电力工业部《施工组织设计导则》(6)原电力工业部《电力建设施工及验收技术规范》(电气篇)(7)原电力工业部《火电施工质量检验及评定标准》(电气篇)(8)原电力工业部《火力发电厂基本建设工程启动及竣工验收规程》(9)原电力工业部《火电工程启动调试工作规定》(10)原电力工业部《电力建设安全施工管理规定》1.2编制说明(1)本安装施工组织总设计是依据上述现有资料和我公司建设同类型第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页变电站的经验编制的，如有与本工程实际情况不一致的地方，我们将随时对施工组织总设计进行修改和补充，以达到切实指导施工的目的。(2)本安装施工组织总设计作为110KV南湖变电站工程投标文件之一，与我公司编制的其它文件一起组成完整的投标文件。2.工程概况与工作量2.1工程概况(1)110KV南湖变电站位于荆州市沙市区南湖路西侧，变电所总占地面积1830平方米，建筑面积1329平方米。变压器室层高12.5M，110KV配电室层高11M，总建筑高度16.6M。结构采用框架结构，地震设防烈度为六度。(2)本变电所110KV采用外桥接线，110KV出线4回，本期完成3回，两回110KV线路保护均采用微机保护，10KV出线规模终期20回，本期12回，主变压器容量终期2*40MW，本期40MW。另有西区变间隔扩建出线间隔一个。(3)本工程主变压器为SFZ-40000/110KV国产节能型三相双卷有载调压变压器；110KV母线断路器采用LW6-126C/3150型手车式六氟化硫断路器；10KV母线主变进线和分断断路器为VS1-10/3150A真空手车开关；出线断路器为VS1-10/630A真空手车开关。2.2工程量第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页(1)电气安装部分有载调压主变压器:SFZ9-40000/1101台变压器中性点接地装置:1套110KV屋内配电装置:1套10KV高压柜:20台补偿电容器:2套控制及直流系统盘柜:13块全厂电缆:7860米接地扁铁:1200米变电站综合自动化系统:1套(2)土建部分主控楼混凝土框架:1645平方米电缆沟道:200米2.3建设地区特征(1)本变电站站址位于沙市市区南湖西侧，由于地处长江北边，地势较低，地下水位较高，很可能会出现流沙淤泥，详细情况需等到钻探后方知。其因属市区，防洪可不考虑，但站内滞水及地下室的渗水采用机泵排至市区下水管网。极端最高气温38.6度，极端最低气温-14.9度，最大风速240米/秒，平均气压1019.5MB。(2)站址地处江汉平原，自然地面标高均在32.6米左右（黄海高程），施工现场地形平坦。第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页3.施工现场组织机构3.1组织机构关系图见附四3.2工程主要负责人简介名称姓名职称学历主要资历任输变电工程处主任，曾任调试中心主任，参加220KV花山变电项目经理王捷工程师大学站、220KV宜昌白家冲变电站青山电厂升压站、汉川一期工程升压站施工调试。任公司工程部部长，2*300MW工程副总工程师，参加青山电厂升项目总工冯文忠工程师大学压站、220KV花山变电站施工调试工作。任公司安全部专责工程师，曾任安监工安全管理蔡锡生中专施工班、组长，电气队专责安全程师员。任公司工程部电气专责质检查员，曾参加220KV花山变电站、第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页质量检查陈本礼工程师中专220KV宜昌白家冲变电站，300MW机组安装调试。4.施工现场总平面布置图4.1施工现场平面...
