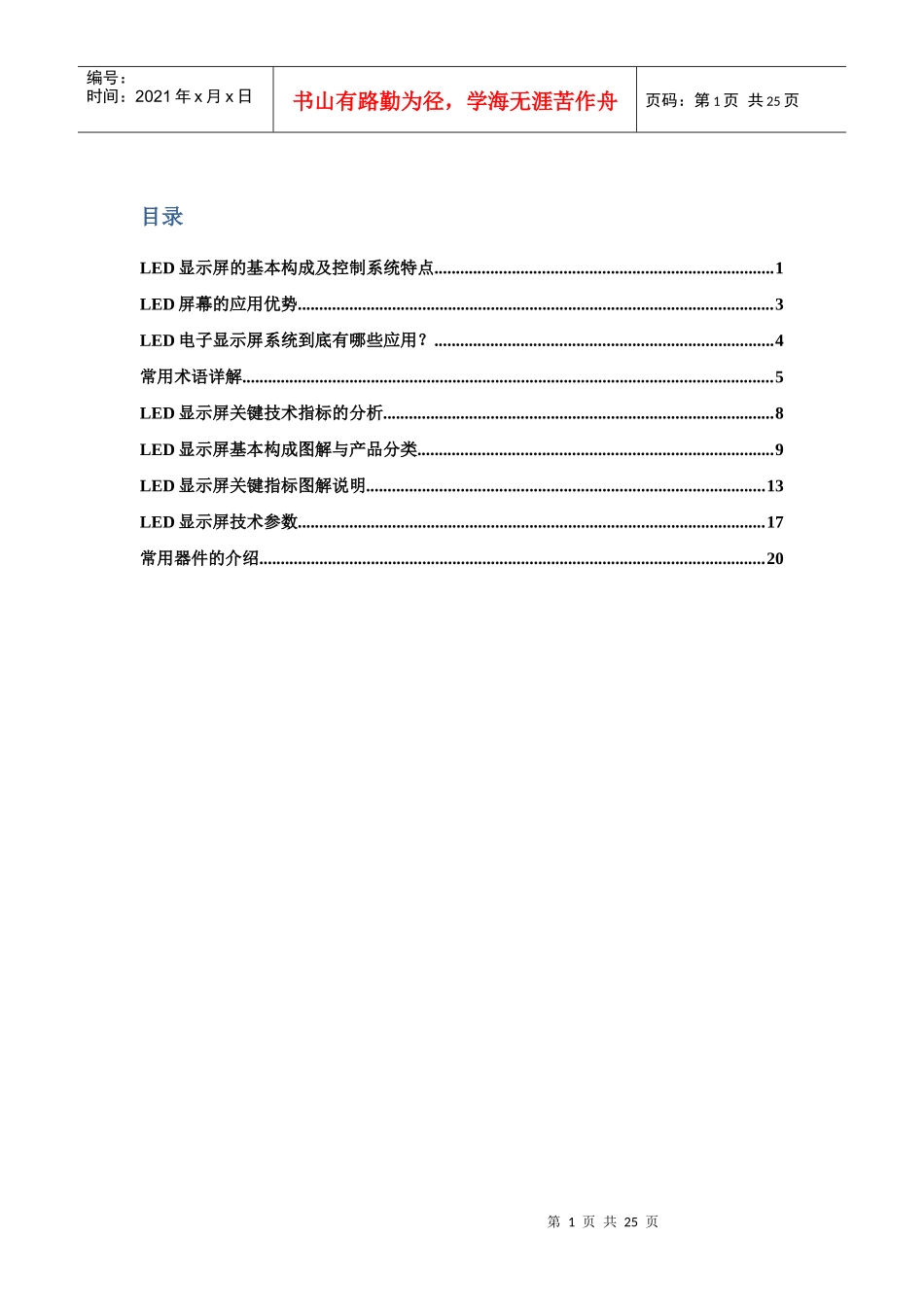

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页目录LED显示屏的基本构成及控制系统特点...............................................................................1LED屏幕的应用优势...............................................................................................................3LED电子显示屏系统到底有哪些应用？...............................................................................4常用术语详解............................................................................................................................5LED显示屏关键技术指标的分析...........................................................................................8LED显示屏基本构成图解与产品分类...................................................................................9LED显示屏关键指标图解说明.............................................................................................13LED显示屏技术参数.............................................................................................................17常用器件的介绍......................................................................................................................20第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页LED显示屏的基本构成及控制系统特点1)LED显示屏的基本构成显示屏系统由三大部分构成，即：信号源、控制系统和显示屏屏体。信号源所有可接收信号字幕机：播放滚动文字录像机：播放录像带信号电视：接收本地无线电视信号摄像机：接收摄像机信号，实现实况转播。影碟机：播放DVD，VCD等内容PC机：实时显示计算机上播放内容控制系统信号接入、变换、处理、传输、成像控制通过各种卡(如视频采集卡或多媒体卡)，将模拟信号转换为数字信号，针对LED显示的特点对信号进行变换和再处理，通过扫描电路实现图像的真实还原。显示屏屏体显示信号源内容显示文字文本，图形图片信息或显示图象视频信息。实是现场直播，转播广播电视卫星电视；播放录象机，影碟机等视频节目；通过字幕机实现在电视画面上叠加文字信息，全景，特写等实是编辑和播放功能。显示各种图形，图案，动画；显示多种文字，文字可无级放缩。2)LED显示屏模拟连接及系统控制效果图第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页3)LED全彩显示屏控制及显示技术特点1、采用国际最先进的65536（16bit）级灰度控制技术，彻底解决全彩显示屏在低灰度显示时的马赛克现象，使显示的图像过渡自然，色彩细腻、鲜艳，完全实现视频源的真实还原。2、显示对比度达到6400：1，使显示的图像层次分明，克服了全彩显示屏受外界亮度变化带来的影响。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页3、显示色彩可达到281.5万亿种，完全满足各种高级视频源的输入要求，可显示完美鲜艳的色彩。4、采用虚拟像素显示技术，在显示尺寸相同的情况下，比普通的LED显示屏的清晰度提高4倍，使LED显示屏可显示无与伦比的精细图像。（见下图）5、采用驱动板级灰度控制技术，将非线性校正功能集成进驱动板芯片之中，采用65536（16bit）级灰度校正技术，大大提高了数据传输速率，同时提高系统稳定性，以非线性校正的方式驱动LED管，使LED显示屏适应人眼的非线性需求，从而显示出生动逼真的视频画面，图像更加稳定。6、采用千兆级单网线传输技术和板级灰度处理技术，使数据传输速率大大提高，8扫显示屏扫描频率可达1200Hz，消除了LED显示屏的闪烁现象，消除了人眼观看的疲劳度，最大限度地满足了数码设备的拍摄需求。7、采用恒流驱动电路，保证了LED发光管的稳定、可靠，同时延长了LED发光管的使用寿命，也保证了LED发光管亮度的一致性。8、可通过软件现场实现对LED显示屏整...
