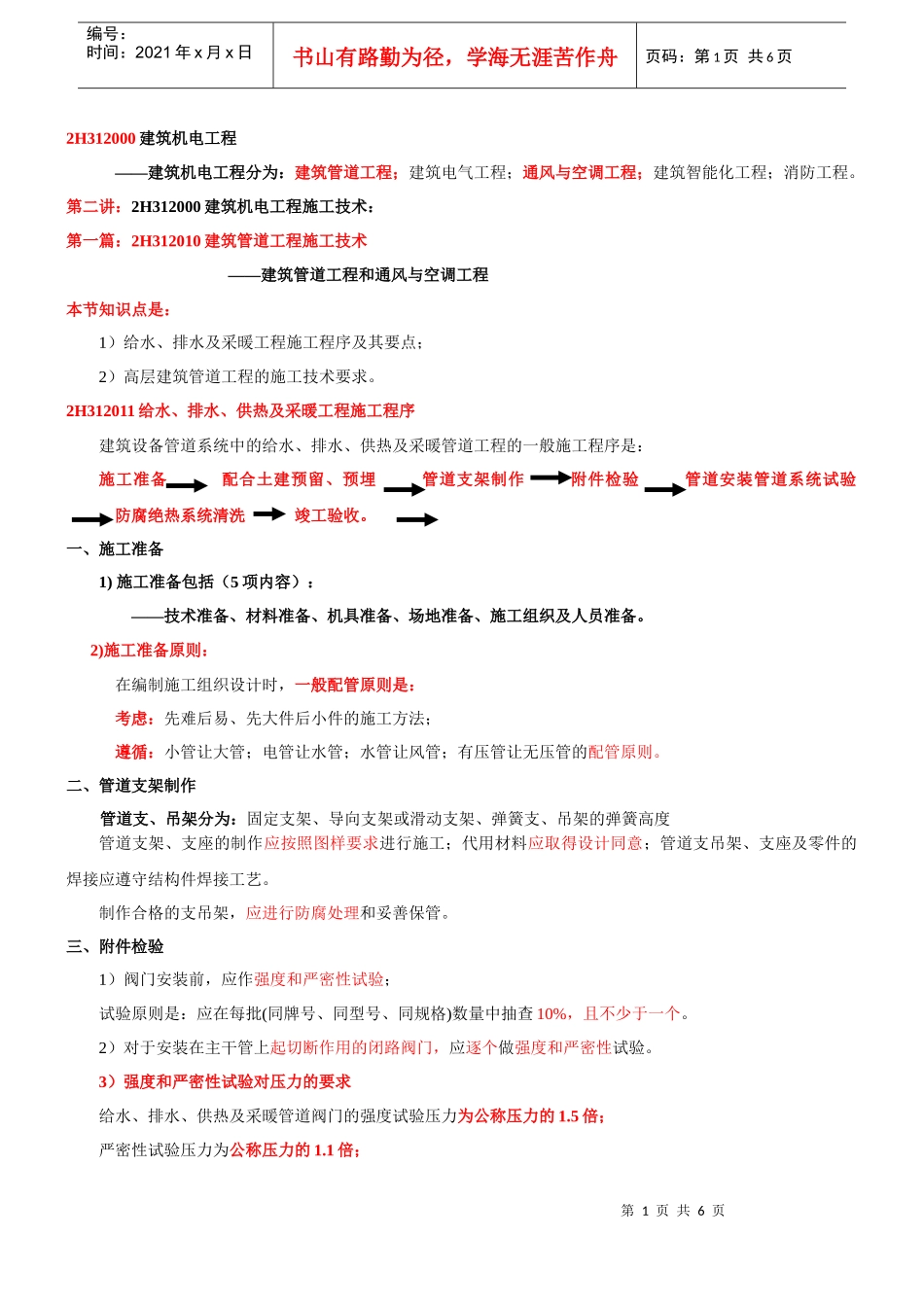

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页2H312000建筑机电工程——建筑机电工程分为：建筑管道工程；建筑电气工程；通风与空调工程；建筑智能化工程；消防工程。第二讲：2H312000建筑机电工程施工技术：第一篇：2H312010建筑管道工程施工技术——建筑管道工程和通风与空调工程本节知识点是：1）给水、排水及采暖工程施工程序及其要点；2）高层建筑管道工程的施工技术要求。2H312011给水、排水、供热及采暖工程施工程序建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备配合土建预留、预埋管道支架制作附件检验管道安装管道系统试验防腐绝热系统清洗竣工验收。一、施工准备1)施工准备包括（5项内容）：——技术准备、材料准备、机具准备、场地准备、施工组织及人员准备。2)施工准备原则：在编制施工组织设计时，一般配管原则是：考虑：先难后易、先大件后小件的施工方法；遵循：小管让大管；电管让水管；水管让风管；有压管让无压管的配管原则。二、管道支架制作管道支、吊架分为：固定支架、导向支架或滑动支架、弹簧支、吊架的弹簧高度管道支架、支座的制作应按照图样要求进行施工；代用材料应取得设计同意；管道支吊架、支座及零件的焊接应遵守结构件焊接工艺。制作合格的支吊架，应进行防腐处理和妥善保管。三、附件检验1）阀门安装前，应作强度和严密性试验；试验原则是：应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。2）对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。3）强度和严密性试验对压力的要求给水、排水、供热及采暖管道阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页试验压力在试验持续时间内应保持不变，且壳体填料及阀辨密封面无渗漏。四、管道安装1．干管安装的连接方式有（注意含有金属和非金属管件）：螺纹连接；法兰连接；焊接；粘结；承插连接；热熔连接。2．立管安装分为明装和暗装立管。明装立管安装后应配合土建赌好楼板洞；暗装立管的卡件宜在管井口设置型钢、上下统一吊线安装；3．支管安装分为明装和暗装支管。——明装支管安装应注意核定不同卫生器具的冷热水预留口高度；——支管装有水表的位置先装连接管，在试压后交工前拆下换装水表。六、管道系统试验压力试验（实验压力的取值大小）灌水试验灌水试验（灌水水头高度，保持一定的时间而液面不降）通球试验：通球试验（通球直径，通球率）(一)压力试验实施要点1．民用建筑中的给水管道系统、消防系统和室外给水管网系统的水压试验必须符合设计要求。切记：当设计未注明时，试验压力均为工作压力的1.5倍，但不得小于0.6MPa。2．民用建筑中的热水供应系统、各类采暖系统以及室外供热管道的试压要求和试验方法、合格要求，应按《建筑给水排水及采暖工程施工质量验收规范》(GB50242)的要求执行。检测注意事项：——注意观测时间、测量分步骤对应的稳压压力和稳压时间金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗、不漏；塑料给水系统应分段进行且：在试验压力下稳压1h；然后在工作压力的1.15倍下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。(二)灌水试验实施要点1．隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或房屋地面高度。2．检验方法：切记：第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页方法与合格条件：灌水到满水l5min，水面下降后再灌满观察5min，液面不降，室内排水管道的接口无渗漏为合格。切记：试验水头应以试验段上游管顶加lm，时间不少于30min，管接口无渗漏为合格。(三)通球试验（切记：通球球径）室内排水立管及水平干管，安装结束后均应作通球试验，检测原则：通球球径不小于排水管径的2/3，通球率达100%为合格。七、防腐绝热（防腐/绝热）——管道的防腐方法主...
