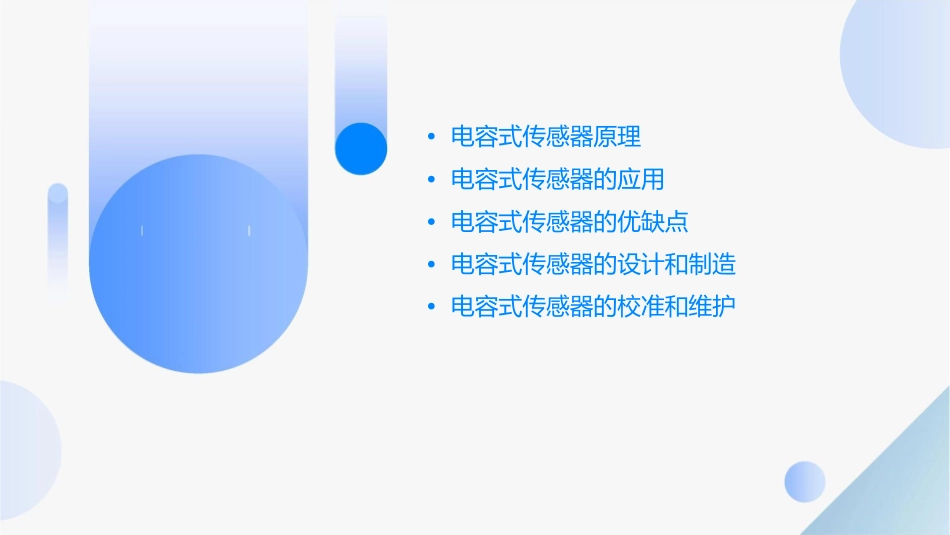

容式感器原和件•电容式传感器原理•电容式传感器的应用•电容式传感器的优缺点•电容式传感器的设计和制造•电容式传感器的校准和维护容式感器原理01电容式传感器的基本原理电容式传感器基于电容器原理，通过测量电容量变化来检测物理量的变化。电容式传感器主要由两个平行电容器的电容量与电极的相对面积、距离和介电常数有关。电极和它们之间的绝缘材料组成，形成一个电容器。电容式传感器的结构和工作方式电容式传感器有多种结构形式，如平行板型、圆柱型、圆筒型等。当被测物体接近电容器的电极时，电容式传感器通过测量电容量变化来检测物体的位移、速度、压力等物理量。电极之间的距离减小或相对面积增加，导致电容量发生变化。电容式传感器的测量电路01020304电容式传感器的测量电路通常采用交流电桥、调频电路、运算放大器等电路形式。交流电桥电路通过比较电容器的电容量与标准电容器的电容量来检测物理量的变化。调频电路通过改变振荡器的频率来检测电容量的变化，进而检测物理量的变化。运算放大器电路通过将电容器的电容量转换为电压信号进行测量。容式感器用02电容式传感器的应用领域01020304工业自动化汽车电子环境监测医疗设备用于检测生产线上物体的位置、用于检测油位、温度、压力等汽车运行参数。用于检测空气质量、温湿度等环境参数。用于检测生理参数，如血压、速度和加速度等参数。脉搏等。电容式传感器在压力测量中的应用010203压力传感器优点应用场景利用电容式传感器的原理，将压力转换为电信号，实现压力的测量。高灵敏度、低成本、易于集成。工业控制、气瓶压力监测、汽车发动机管理等。电容式传感器在液位测量中的应用液位传感器优点应用场景利用电容式传感器的原理，通过测量液位高度变化来检测液位。非接触式测量、不易受温度和压力影响、高精度。水塔、油罐、化学反应器等液位监测。电容式传感器在位移测量中的应用位移传感器应用场景利用电容式传感器的原理，通过测量位移变化来检测物体的位置或距离。机器人定位、机床定位、自动化生产线等。优点高精度、高分辨率、非接触式测量。容式感器缺点03电容式传感器的优点结构简单电容式传感器的结构相对简单，易于制作和集成，成本较低。温度稳定性好响应速度快电容式传感器的输出受温度影响较小，因此具有较好的温度稳定性。电容式传感器的响应速度较快，能够实时监测快速变化的参数。高灵敏度无机械运动电容式传感器具有较高的灵敏度，能够感知微小的变化，因此适用于测量微小位移、压力、振动等参数。电容式传感器没有机械运动部分，因此具有较长的使用寿命和可靠性。电容式传感器的缺点易受环境干扰输出特性非线性电容式传感器的输出易受到周围环境的影响，如湿度、温度、电磁噪声等。电容式传感器的输出特性通常是非线性的，需要进行线性化处理。量程有限对电源要求较高由于电容式传感器的工作原理，其测量范围相对较小，难以测量较大的位移或压力。电容式传感器需要稳定的电源供电，否则会影响其测量精度。电容式传感器的发展趋势和未来展望微型化智能化随着微电子技术的发展，电容式传感器正向着微型化方向发展，能够应用于更小的领域。随着人工智能技术的不断发展，电容式传感器将逐渐实现智能化，能够自主进行数据处理和校准。多功能化集成化未来电容式传感器将向着多功能化方向发展，能够同时测量多种参数，如温度、压力、湿度等。随着集成电路技术的发展，电容式传感器将逐渐实现集成化，能够将多个传感器集成在一起，实现多参数测量。容式感器和制造04电容式传感器的设计原则和步骤总结词设计原则和步骤详细描述电容式传感器设计应遵循灵敏度高、稳定性好、线性度佳等原则。设计步骤包括确定测量范围、选择合适的敏感元件材料、设计电极结构、优化电路配置等。电容式传感器的制造工艺和材料选择总结词制造工艺和材料选择详细描述电容式传感器的制造工艺主要包括薄膜沉积、光刻、刻蚀等微电子工艺。材料选择需根据实际需求，如敏感元件可选用硅、陶瓷等材料，电极可选用金属、导电聚合物等材料。电容式传感器的封装和测试总结词封装和测试详细描述电容式传感器的封装需考虑防水、防尘、耐高...
