标准齿轮主要参数及其计算课件VIP免费

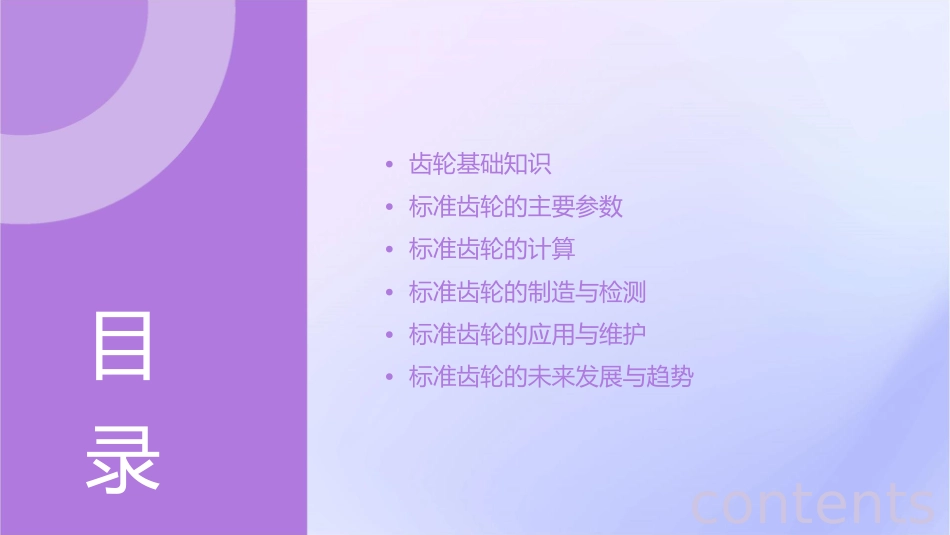

主要参数及•齿轮基础知识•标准齿轮的主要参数•标准齿轮的计算•标准齿轮的制造与检测•标准齿轮的应用与维护•标准齿轮的未来发展与趋势目录contents01基齿轮的基本类型斜齿轮齿轮的齿廓为斜线，这种齿轮在传动中可以产生较小的噪音和振动，常用于需要平稳传动的机械系统。直齿轮齿轮的齿廓为直线，这种齿轮在传动中可以产生较大的扭矩，常用于需要承受较大载荷的机械系统。锥齿轮齿轮的齿廓为锥形，这种齿轮可以用于传递垂直于轴线的扭矩，常用于需要改变传动方向或角度的机械系统。齿轮的基本参数模数齿数齿宽模数是齿轮设计中的基本参数之一，它表示齿轮上齿的大小和强度。模数越大，齿轮上的齿就越大，齿轮的强度和刚度就越高。齿数是表示齿轮上齿的数量，齿数的多少直接影响到齿轮的传动比和传动效率。齿宽是指齿轮上两个齿之间的距离，它的大小直接影响到齿轮的强度和刚度。齿轮的基本功能010203传递扭矩改变转速改变运动方向齿轮可以传递扭矩，即可以传递力和转矩。通过改变齿轮的大小和齿数，可以改变输出轴的转速。通过改变齿轮的形状和安装方向，可以改变运动方向。02的主要参数齿数定义作用计算方法齿轮的齿数是指齿轮上齿的数目。齿数是齿轮传动的重要参数，齿数的大小直接影响着齿轮的承载能力和使用寿命。通常根据齿轮的设计要求和结构尺寸来确定齿数。模数定义模数是齿轮的一个基本参数，它表示齿距与齿数的比值。作用模数是齿轮设计和制造的重要依据，它影响着齿轮的承载能力和使用寿命。计算方法通常根据齿轮的设计要求和结构尺寸来确定模数。齿宽定义齿宽是指齿轮上齿的宽度。作用齿宽的大小直接影响着齿轮的承载能力和稳定性。计算方法通常根据齿轮的设计要求和结构尺寸来确定齿宽。螺旋角定义1螺旋角是指齿轮上齿线的倾斜角度。作用螺旋角的大小直接影响着齿轮的旋转方向和传动23效率。计算方法通常根据齿轮的设计要求和结构尺寸来确定螺旋角。压力角作用压力角的大小直接影响着齿轮的传动效率和受力情况。定义压力角是指齿轮上齿与齿之间产生的压力对应的角度。计算方法通常根据齿轮的设计要求和结构尺寸来确定压力角。03算齿轮的强度计算齿轮的强度是评估齿轮性能的重要指标，通常需要考虑轮齿的弯曲强度和接触强度。弯曲强度计算主要考虑轮齿的弯曲应力，通过计算齿根弯曲应力来评估齿轮的弯曲强度。接触强度计算主要考虑齿面接触应力，通过计算齿面接触应力来评估齿轮的接触强度。齿轮的弯曲计算01轮齿弯曲计算需要考虑齿轮的弯曲应力和弯曲刚度等因素，以确定轮齿在承受载荷时的变形情况。02通常采用弹性力学理论和有限元分析方法进行轮齿弯曲计算，以获得更精确的结果。齿轮的接触计算齿轮接触计算需要考虑齿面接触应力和齿面滑动速度等因素，以确定齿轮在运转过程中的齿面磨损和胶合等失效情况。通常采用赫兹公式和弹性流体动压润滑理论进行齿轮接触计算，以获得更精确的结果。04造制造工艺流程锻造毛坯粗切削加工半精加工制造齿轮的第一步是锻造出毛坯，可以通过铸造或锻造的方式完成。在毛坯的基础上，进行粗切削加进一步切削齿轮的各个部分，为后续的精加工做准备。工，去除大部分多余的材料。表面处理齿轮热处理精加工对齿轮进行涂层或抛光处理，以提高外观和使用寿命。通过热处理提高齿轮的硬度和耐对齿轮进行最后的精加工，确保磨性。各部分的尺寸和形状符合设计要求。齿形加工方法01020304铣齿滚齿插齿成型磨齿使用铣刀在齿轮毛坯上切削出齿形，适用于批量生产。通过滚刀在旋转的毛坯上切削出齿形，效率高且成本低。使用插刀在固定毛坯上切削出通过砂轮成型磨削出精确的齿形，精度高但成本较高。齿形，适用于小批量生产。齿轮检测方法千分尺测量三坐标测量使用千分尺测量齿轮的各项尺寸，如模数、齿数等。使用三坐标测量机精确测量齿轮的几何形状和位置关系。投影仪检测啮合检测通过投影仪将齿轮投影成二维图像，用于检测齿形和齿向误差。通过啮合试验检测齿轮的传动质量和噪音水平。05用应用领域工业制造010203标准齿轮广泛应用于各种工业制造领域，如汽车、飞机、机床等。交通运输在交通运输领域，标准齿轮被用于各种车辆和机械设备中，如...
