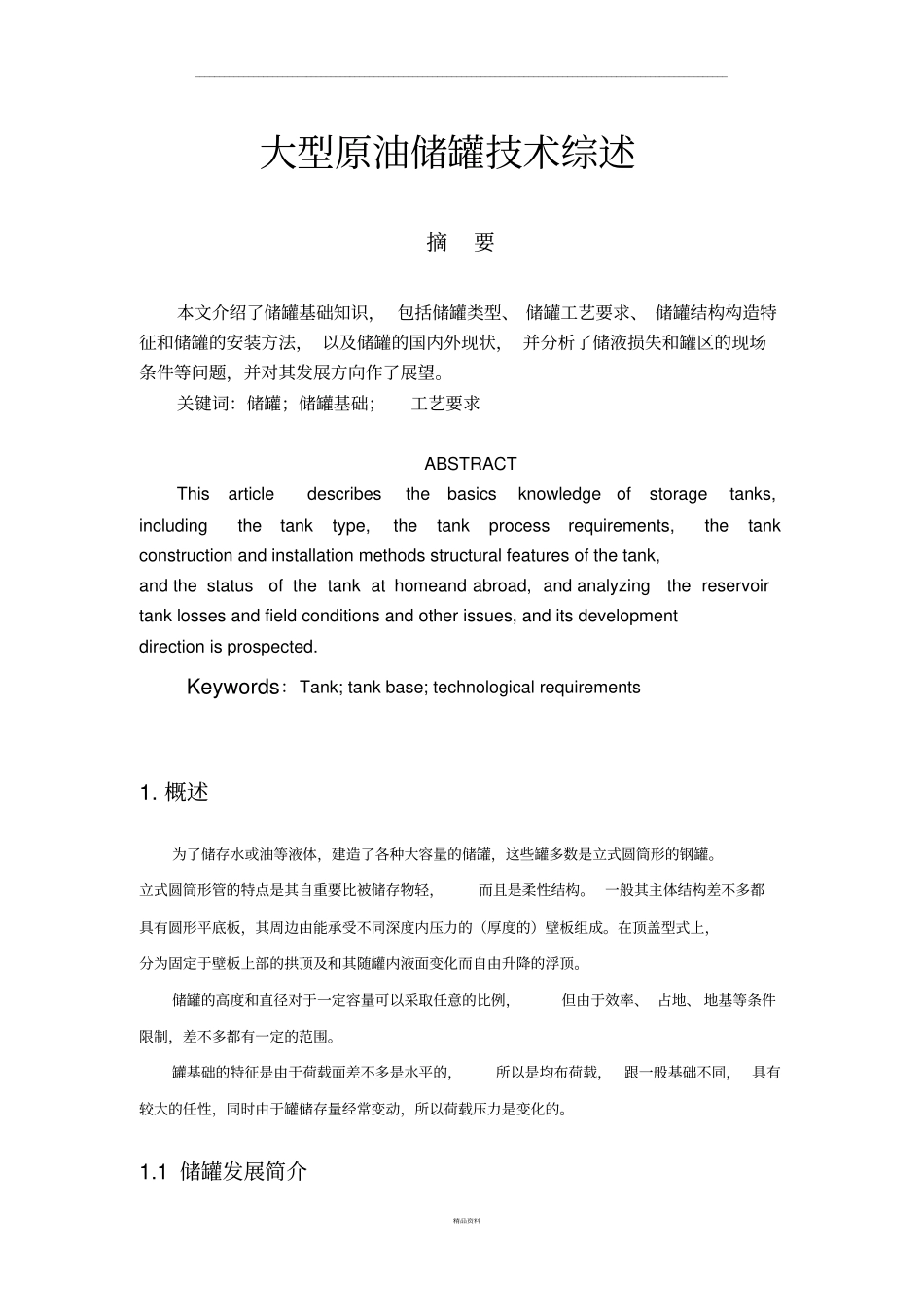

______________________________________________________________________________________________________________精品资料大型原油储罐技术综述摘要本文介绍了储罐基础知识，包括储罐类型、储罐工艺要求、储罐结构构造特征和储罐的安装方法，以及储罐的国内外现状，并分析了储液损失和罐区的现场条件等问题，并对其发展方向作了展望。关键词：储罐；储罐基础；工艺要求ABSTRACTThisarticledescribesthebasicsknowledgeofstoragetanks,includingthetanktype,thetankprocessrequirements,thetankconstructionandinstallationmethodsstructuralfeaturesofthetank,andthestatusofthetankathomeandabroad,andanalyzingthereservoirtanklossesandfieldconditionsandotherissues,anditsdevelopmentdirectionisprospected.Keywords：Tank;tankbase;technologicalrequirements1.概述为了储存水或油等液体，建造了各种大容量的储罐，这些罐多数是立式圆筒形的钢罐。立式圆筒形管的特点是其自重要比被储存物轻，而且是柔性结构。一般其主体结构差不多都具有圆形平底板，其周边由能承受不同深度内压力的（厚度的）壁板组成。在顶盖型式上，分为固定于壁板上部的拱顶及和其随罐内液面变化而自由升降的浮顶。储罐的高度和直径对于一定容量可以采取任意的比例，但由于效率、占地、地基等条件限制，差不多都有一定的范围。罐基础的特征是由于荷载面差不多是水平的，所以是均布荷载，跟一般基础不同，具有较大的任性，同时由于罐储存量经常变动，所以荷载压力是变化的。1.1储罐发展简介______________________________________________________________________________________________________________精品资料20世纪70年代以来，内浮顶储油罐和大型浮顶油罐发展较快。第一个发展油罐内部覆盖层的是法国。1955年美国也开始建造此种类型的储罐。1962年美国德士古公司就开始使用覆盖浮顶罐，并在纽瓦克建有世界上最大直径为61.6m的带盖浮顶罐。1972年美国已经建造了六百多个内浮顶油罐。1978年美国API650附录H对内浮盘的分类、选材、设计、安装、检验及标准载荷、浮力要求等均做了一系列修订和改进。先进国家都有较齐全的储罐设计专用软件，静态分析、动态分析、抗震分析等，如T形脚焊缝波带分析。近20年也相继出现各种形式和结构的内浮盘或覆盖物[1]。1978年国内3000m3铝浮盘投人使用，通过测试蒸发损耗，收到显著效果。1985年中国从日本引进第一台10×104m3，全部执行日本标准JISB8501，同时引进原材料，零部件及焊接设备。目前国内对10×104m3油罐有比较成熟的设计、施工和使用的经验，国产大型储罐用高强度刚材已能够批量生产。15×104m3目前国内正在建设。1.2储罐建造的发展趋势最近七八十年来，储罐向大型化发展的趋势已成定局。1958年，在路易安美国芝加哥桥梁钢铁公司建造了第一座工业规模的LNG储罐，容积为5550m3[2]，1962年美国首先建成了10万立方米浮顶储罐，1967年在委内瑞拉建成了15万立方米的浮顶储罐。1971年日本建成了16万立方米的浮顶储罐，其直径达109m、高17.8m，沙特阿拉伯建成20万立方米巨型储罐，其直径达110m、高22.5m。我国自1985年从日本引进10万立方米浮顶储罐的设计和施工技术并在秦皇岛建造之后，在全国各地相继建成10万立方米大型储罐近30台；于2003年在茂名石化公司建成两座12.5万立方米浮顶储罐，目前在仪征已开始建设国内最大的15万立方米原油储罐。此外，储存石油液化气和天然气（液化）的低温储罐也是储罐建造的发展方向，在国外已较普遍应用，我国目前还是处于刚起步阶段。到1992年为止，只有日本建造了129台LNG储罐[3].。大型低温液体储罐领域，如液氧、液氮储罐国内已有日益成熟的设计和建造技术[4]。大型储罐建设的经济性已经成为人们日益重视的课题，根据有关资料分析：储罐容积越大，单位容积的钢材耗用量指标越低，建罐投资相应节省，同时罐区总占地面积也越小。但______________________________________________________________________________________________________________精品资料最为经济的是12.5万立方米浮顶储罐，15万立方米和10万立方米...
