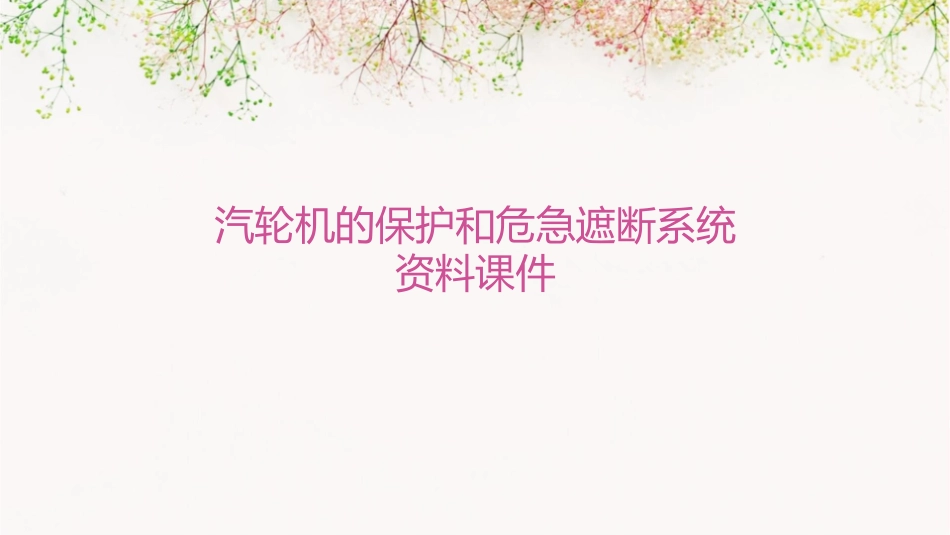

汽轮机的保护和危急遮断系统资料课件VIP免费

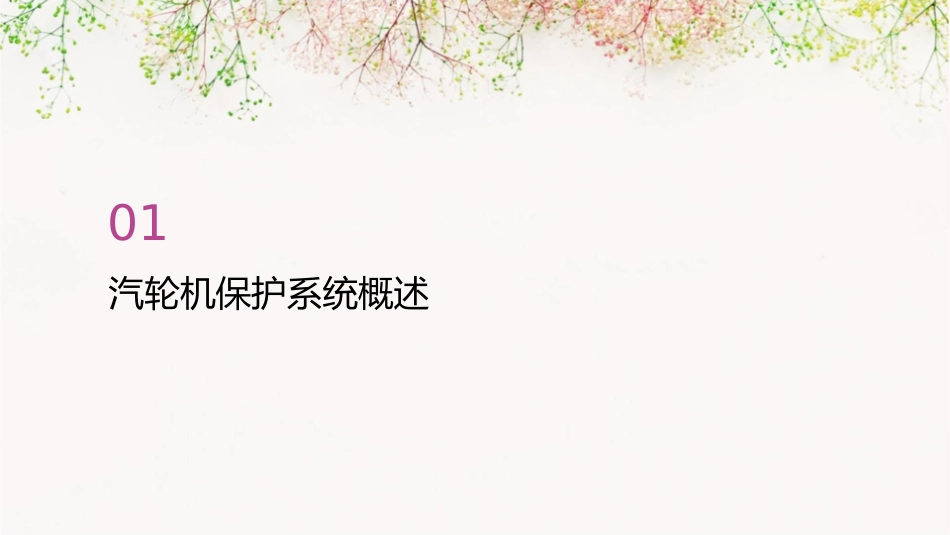

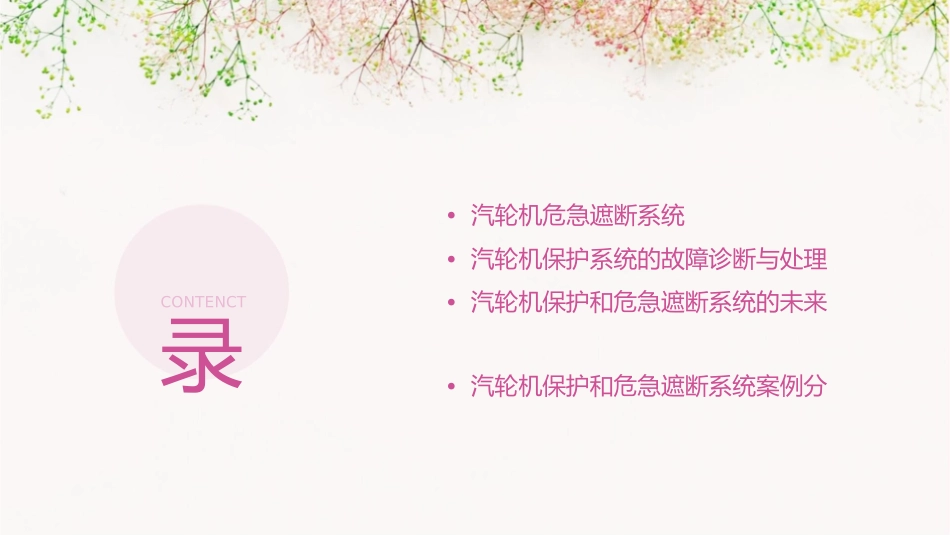

汽轮机的保护和危急遮断系统资料课件•汽轮机危急遮断系统•汽轮机保护系统的故障诊断与处理•汽轮机保护和危急遮断系统的未来CONTENCT录•汽轮机保护和危急遮断系统案例分01汽轮机保护系统概述汽轮机保护系统的重要性确保汽轮机的安全运行汽轮机保护系统能够及时检测和预防潜在的故障，避免设备损坏和生产中断。提高运行效率通过有效的保护措施，汽轮机能够保持最佳运行状态，提高整体运行效率。降低维护成本保护系统能够减少不必要的维修和更换部件，从而降低维护成本。汽轮机保护系统的组成100%80%80%控制单元传感器执行机构用于监测汽轮机的各种参数，如根据控制单元的指令，执行相应的动作，如关闭阀门、启动紧急停机等。接收传感器信号，进行数据处理和逻辑判断。温度、压力、转速等。汽轮机保护系统的功能01020304监测运行参数故障诊断自动控制安全保护实时监测汽轮机的各项参数，确保其在正常范围内。通过分析传感器数据，对汽轮机可能存在的故障进行诊断。根据预设的逻辑或操作员的指令，自动调整汽轮机的运行状态。在异常情况下，迅速采取保护措施，如切断进气、停机等，以避免事故发生。02汽轮机危急遮断系统危急遮断系统的定义与作用定义危急遮断系统是汽轮机保护系统的重要组成部分，主要用于在汽轮机运行过程中出现异常情况时迅速切断汽轮机的进汽，以防止设备损坏和事故扩大。作用在汽轮机运行过程中，如果出现转速过高、润滑油压过低、轴向位移过大等异常情况，危急遮断系统能够迅速响应，通过切断进汽的方式使汽轮机停机，从而保护设备和人员安全。危急遮断系统的组成危急遮断器超速保护装置危急遮断器是危急遮断系统的核心部件，当汽轮机运行出现异常时，危急遮断器会接收到信号并触发遮断动作。超速保护装置用于监测汽轮机的转速，当转速超过设定值时，超速保护装置会触发遮断动作。轴向位移保护装置润滑油压保护装置轴向位移保护装置用于监测汽轮机的轴向位移，当轴向位移超过设定值时，该装置会触发遮断动作。润滑油压保护装置用于监测汽轮机的润滑油压，当润滑油压低于设定值时，该装置会触发遮断动作。危急遮断系统的原理工作原理危急遮断系统的原理基于各种传感器和信号传输机制，当汽轮机运行出现异常情况时，相应的传感器会接收到信号并传输给危急遮断器，触发遮断动作。信号传输传感器将监测到的各种参数（如转速、润滑油压、轴向位移等）转换为电信号或气压信号，传输给危急遮断器。遮断动作当危急遮断器接收到异常信号时，会触发遮断动作，通过切断进汽管道的供气或关闭进汽阀的方式使汽轮机停机。危急遮断系统的操作与维护维护保养定期对危急遮断系统进行维护保养，检查各部件的工作状态和性能指标，及时发现并处理潜在故障，确保系统正常运行。操作注意事项操作人员应熟悉危急遮断系统的原理和组成，严格按照操作规程进行操作，避免误操作导致设备损坏或事故发生。备件管理建立完善的备件管理制度，储备必要的备件和易损件，以便在设备出现故障时能够迅速更换，缩短停机时间。03汽轮机保护系统的故障诊断与处理汽轮机保护系统常见故障类型机械故障电气故障控制系统故障液压系统故障如传感器失灵、控制逻辑错误等。如轴承磨损、转子断裂等。如电机烧坏、电路断路等。如油压异常、油路堵塞等。汽轮机保护系统故障诊断方法0102振动分析法油液分析法通过监测振动信号判断设备状态。通过监测润滑油状态判断轴承等部件状态。温度测量法压力测量法通过测量设备表面温度判断热状态。通过测量设备内部压力判断运行状态。0304汽轮机保护系统故障处理流程01020304根据运行参数和报警信息，初步判断故障类型。故障发现与初步判断停机检查关闭汽轮机，检查设备外观和相关部件。根据诊断结果，确定故障部位和原因。对故障部位进行修复或更换相关部件。对修复后的设备进行测试，确保正常运行。故障定位与分析修复与更换测试与验证0504汽轮机保护和危急遮断系统的未来发展新技术应用与系统升级引入新型传感器和检测技术010203利用更先进的传感器和检测技术，提高系统对汽轮机运行状态的监测精度和响应速度。优化控制算法采用更高效的控制算法，提高系统的调节性能和...
