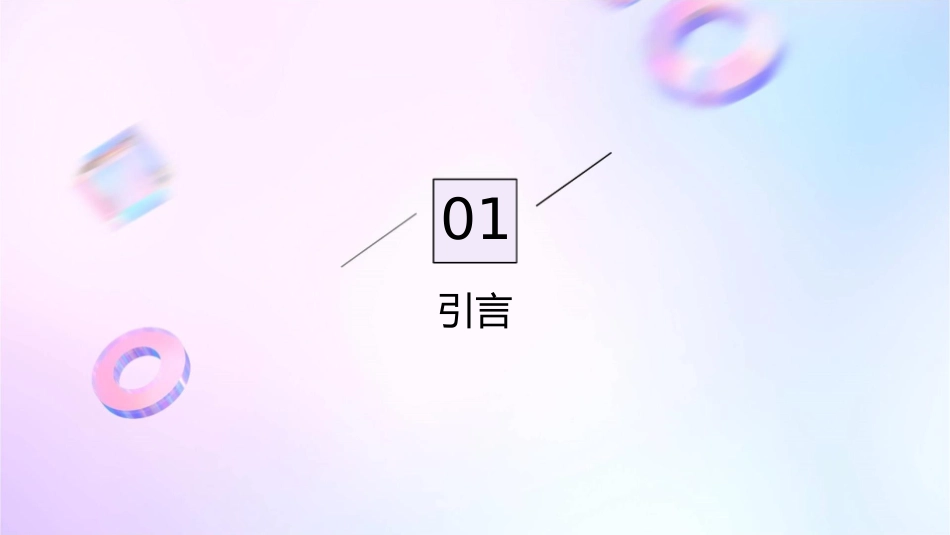

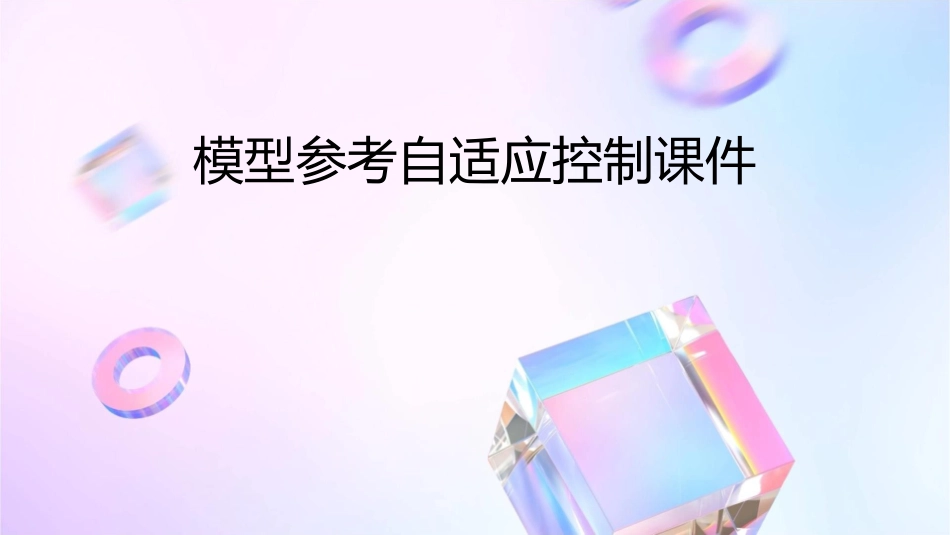

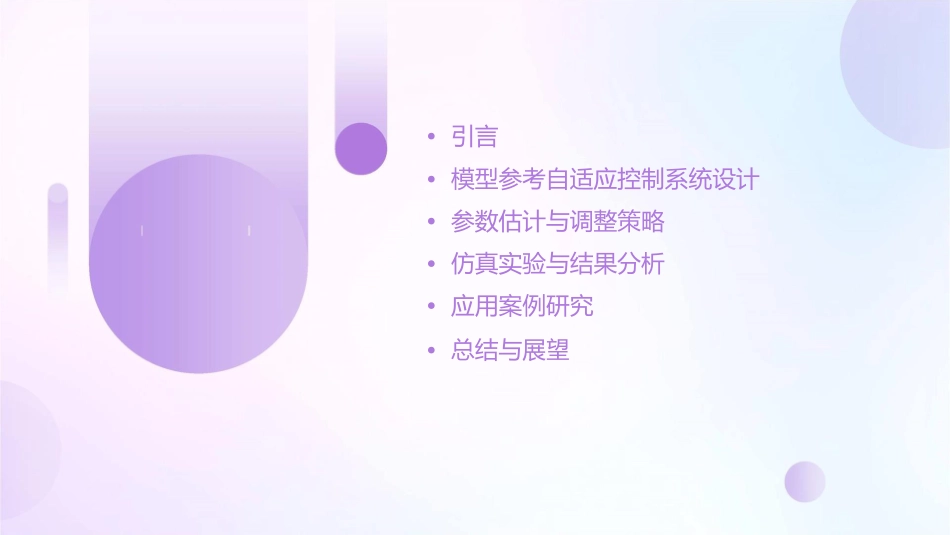

模型参考自适应控制课件•引言•模型参考自适应控制系统设计•参数估计与调整策略•仿真实验与结果分析•应用案例研究•总结与展望01引言自适应控制基本概念定义自适应控制是一种能够根据被控对象或环境的变化，自动调整控制器参数或结构，以保持系统性能最优的控制方法。特点具有实时性、自适应性、鲁棒性等特点，适用于各种复杂、时变、不确定性的系统。模型参考自适应控制原理基本思想将被控对象与一个已知的参考模型进行比较，根据比较结果自动调整控制器参数，使被控对象的输出尽可能接近参考模型的输出。实现方法包括基于误差的自适应控制、基于模型参数估计的自适应控制等。课件目标与结构目标介绍自适应控制的基本概念、原理、方法及应用，使读者掌握自适应控制的基本思想和实现方法，提高解决实际问题的能力。结构包括引言、自适应控制基本概念、模型参考自适应控制原理、课件目标与结构、自适应控制算法设计、仿真实验与结果分析、结论与展望等部分。02模型参考自适应控制系统设计参考模型选取与建立010203参考模型类型模型参数确定模型验证根据被控对象特性，选择适合的参考模型，如线性模型、非线性模型等。利用系统辨识或经验数据，确定参考模型的参数，使其逼近被控对象。通过对比参考模型与被控对象的输出，验证参考模型的准确性。控制器结构类型及特点分析自适应律设计控制器结构选择控制器参数调整根据误差信号和性能指标，设计自适应律，调整控制器参数。根据系统需求和稳定性要求，选择合适的控制器结构，如PID型、状态反馈型等。依据自适应律，实时调整控制器参数，使系统性能达到最优。稳定性与收敛性证明方法李雅普诺夫稳定性理论利用李雅普诺夫稳定性定理，证明系统的全局渐近稳定性。收敛性分析通过分析误差信号的变化趋势，证明系统的收敛性。仿真与实验验证通过仿真和实验手段，验证系统的稳定性和收敛性。03参数估计与调整策略参数估计方法介绍及优缺点比较最小二乘法递推最小二乘法最大似然法通过最小化误差平方和来估计参数，具有计算简单、精度高等优点，但对噪声和异常值敏感。在最小二乘法基础上引入递推算法，能够实时更新参数估计值，适应时变系统，但计算量较大。根据系统观测数据概率密度函数进行参数估计，适用于非线性、非高斯系统，但计算复杂度高。调整策略设计原则与实施步骤设计原则确保参数估计值收敛于真实值、提高收敛速度、抑制噪声和干扰影响、保证系统稳定性。实施步骤1）选择合适的参数估计方法；2）根据估计误差和系统性能要求设计调整策略；3）实时更新参数估计值并调整控制器参数。收敛速度与精度影响因素分析初始参数值选择1合适的初始参数值有助于加快收敛速度和提高估计精度，反之可能导致收敛速度缓慢或发散。数据质量观测数据的准确性和完整性对参数估计精度和收敛速度具有重要影响，异常值和噪声可能导致估计偏差。23系统非线性与复杂性对于非线性、时变、高维系统，参数估计和调整策略设计更具挑战性，需采用更复杂的算法和方法。04仿真实验与结果分析仿真实验环境搭建及参数设置01020304仿真软件选择被控对象模型控制器设计参数设置MATLAB/Simulink作为主要的仿真工具，利用其强大的建模和仿真能力进行实验。选择典型的被控对象，如电机、根据模型参考自适应控制原理，设计合适的控制器，包括参考模型、自适应律等。设定仿真实验的相关参数，如采样时间、仿真时长等。机械臂等，构建其数学模型。结果展示与讨论结果讨论分析仿真实验结果，评估模型参考自适应控制算法的性能，如收敛速度、稳态误差等。仿真结果展示通过图表等形式展示仿真实验结果，包括系统输出、误差曲线等。对比实验与其他控制算法进行对比实验，以凸显模型参考自适应控制算法的优势和不足。改进方向及建议改进自适应律针对收敛速度和稳态误差等问题，研究改进的自适应律以提高控制性能。优化参数选择研究参数选择对控制性能的影响，提出优化参数选择的策略和方法。扩展应用场景将模型参考自适应控制算法应用于更多实际场景中，如电力系统、交通系统等。05应用案例研究案例一：航空航天领域应用实例飞行器姿态控制010203采用模型参考自适应控制方法...
