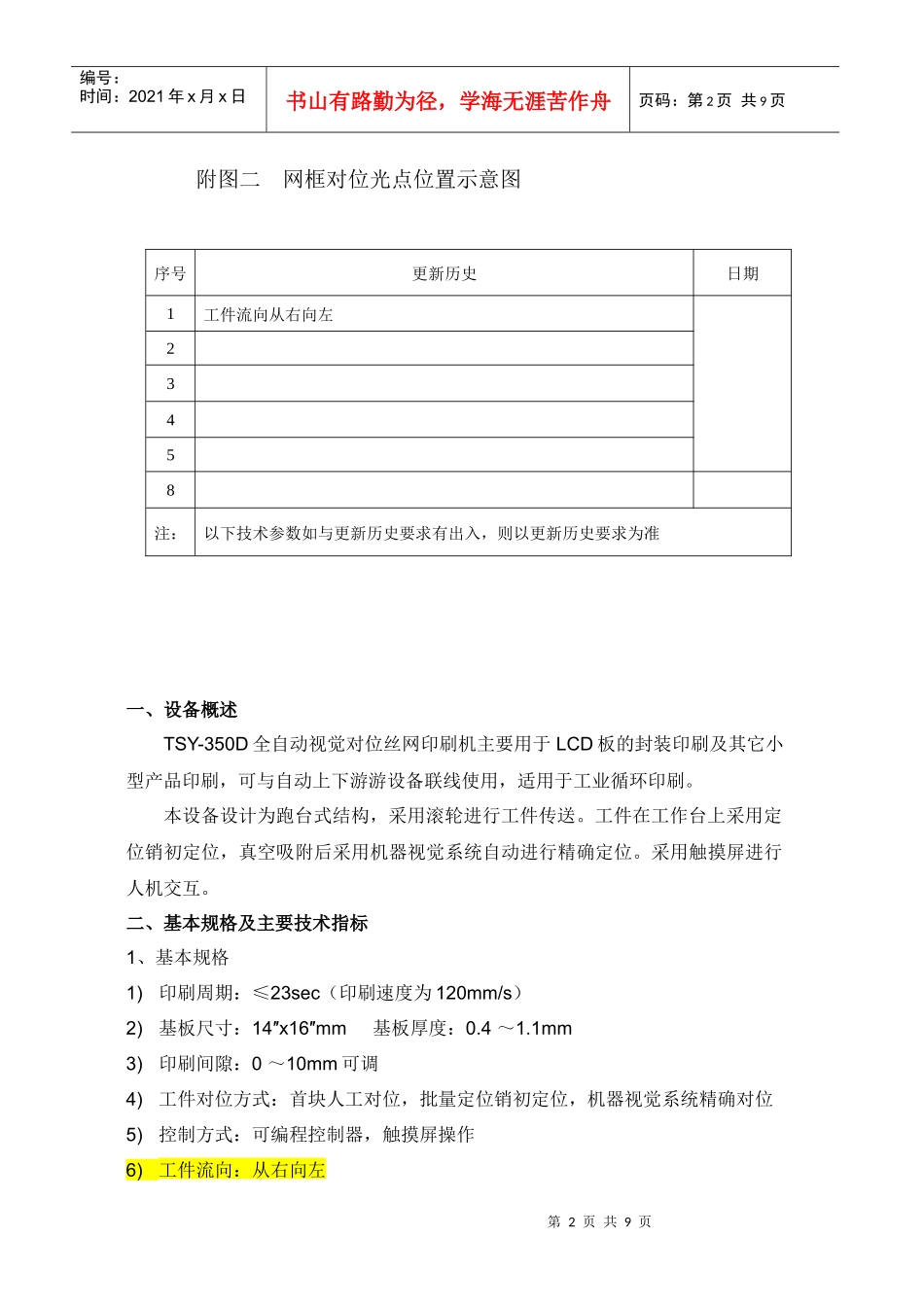

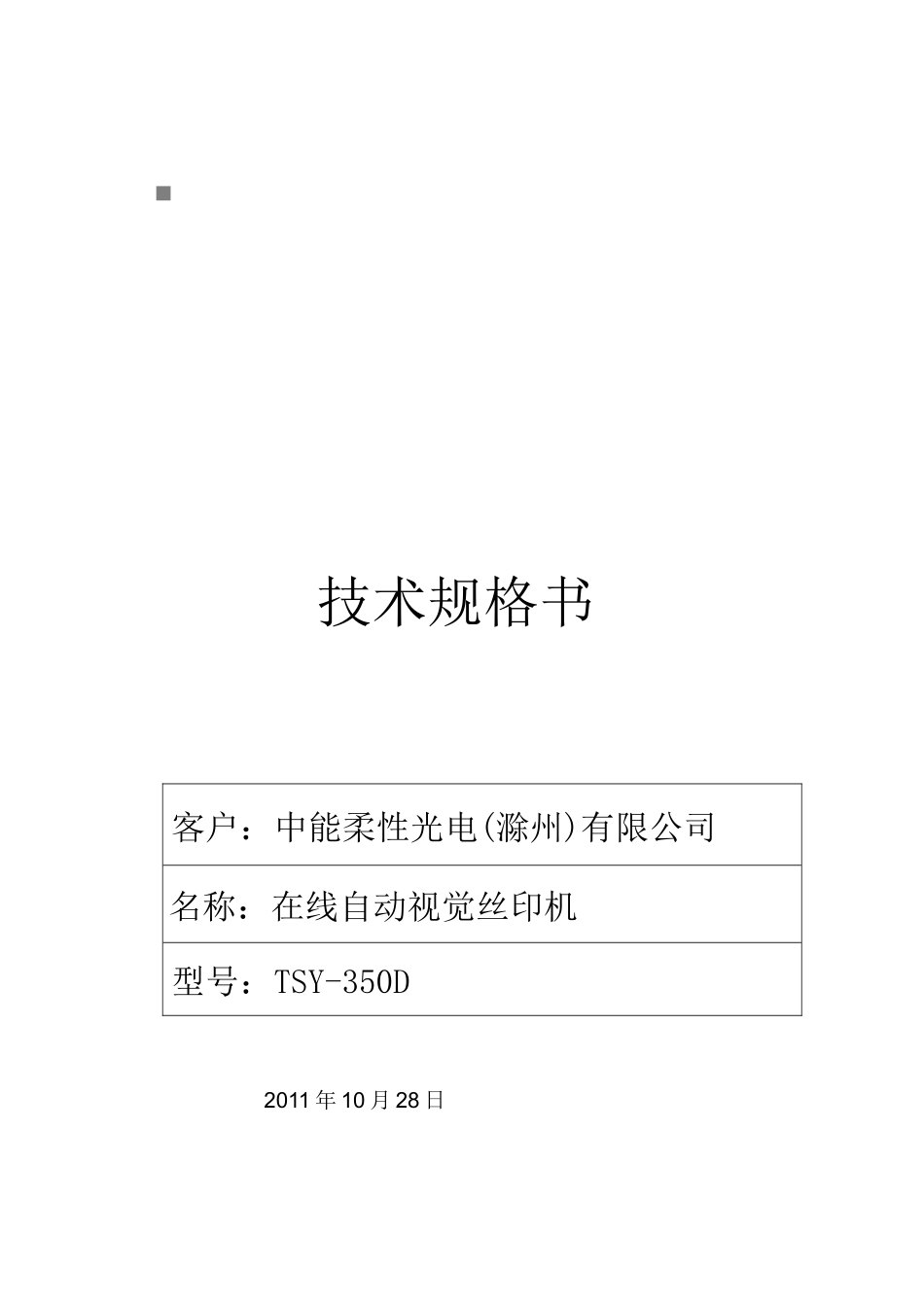

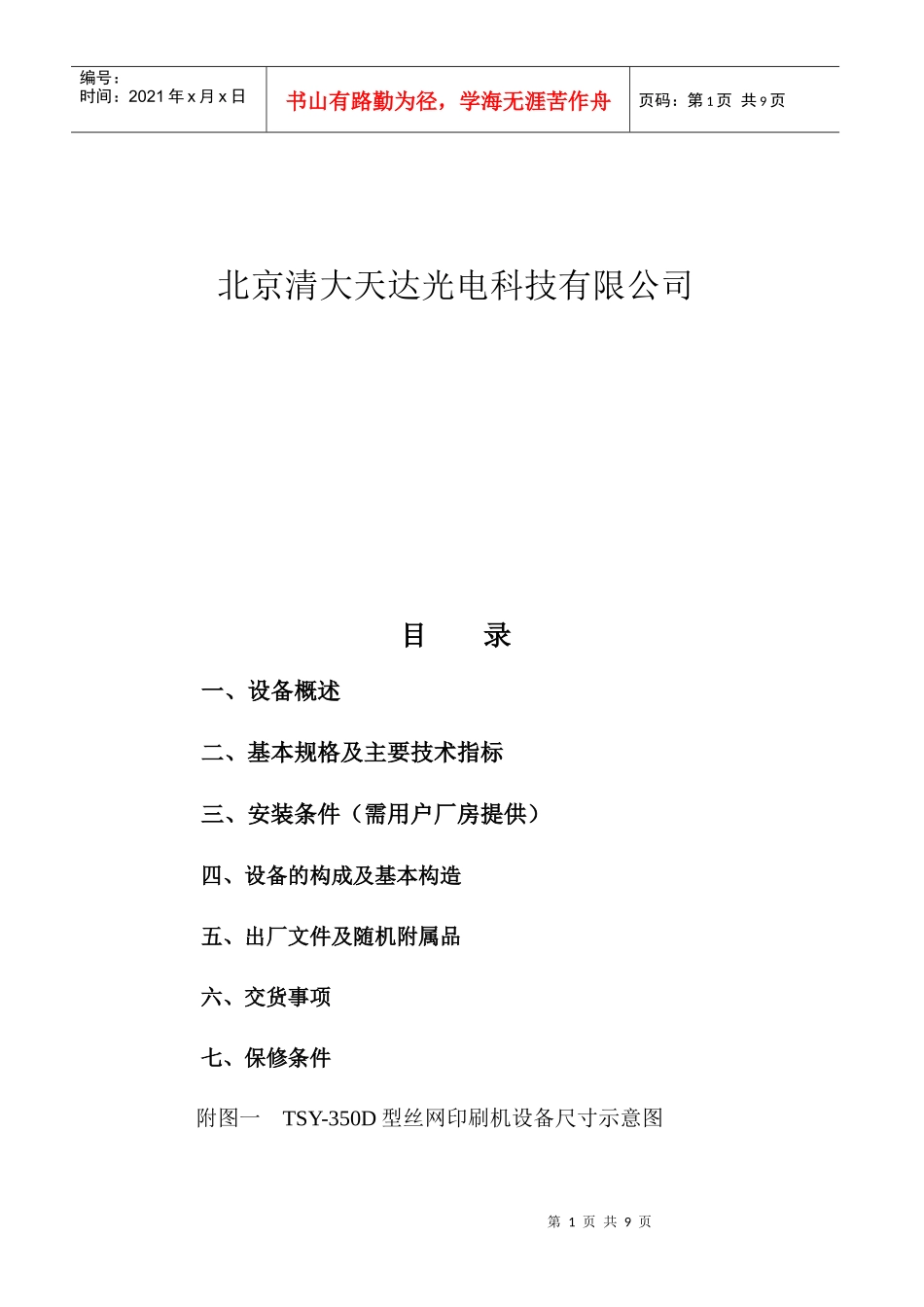

技术规格书客户：中能柔性光电(滁州)有限公司名称：在线自动视觉丝印机型号：TSY-350D2011年10月28日第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页北京清大天达光电科技有限公司目录一、设备概述二、基本规格及主要技术指标三、安装条件（需用户厂房提供）四、设备的构成及基本构造五、出厂文件及随机附属品六、交货事项七、保修条件附图一TSY-350D型丝网印刷机设备尺寸示意图第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页附图二网框对位光点位置示意图序号更新历史日期1工件流向从右向左23458注：以下技术参数如与更新历史要求有出入，则以更新历史要求为准一、设备概述TSY-350D全自动视觉对位丝网印刷机主要用于LCD板的封装印刷及其它小型产品印刷，可与自动上下游游设备联线使用，适用于工业循环印刷。本设备设计为跑台式结构，采用滚轮进行工件传送。工件在工作台上采用定位销初定位，真空吸附后采用机器视觉系统自动进行精确定位。采用触摸屏进行人机交互。二、基本规格及主要技术指标1、基本规格1)印刷周期：≤23sec（印刷速度为120mm/s）2)基板尺寸：14″x16″mm基板厚度：0.4～1.1mm3)印刷间隙：0～10mm可调4)工件对位方式：首块人工对位，批量定位销初定位，机器视觉系统精确对位5)控制方式：可编程控制器，触摸屏操作6)工件流向：从右向左第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页7)外形尺寸：约2100（W）×1500（D）×1850（H）（mm）(不含指示灯塔)8)网框尺寸：900（L）×900（W）×（25～30）（T）mm2、各部件技术指标2.1印刷部规格1)刮刀速度：20～140mm/sec2)可调刮刀最大行程：550mm（调整传感器间距实现行程调整）3)刮刀驱动方式：交流伺服马达4)刮刀压力调节：0～4.0kgf/cm25)刮刀上下移动量：0～25mm6)刮刀架上下移动量：45mm7)刮刀角度调整：60°～90°8)刮刀固定：手柄夹紧9)刮刀与回墨刀上下动作分别驱动10)印刷模式：标准印刷/往复印刷11)印刷数量计数器：最大6位数12)回墨刀材质：不锈钢2.2工作台部基本规格1)工作面高度：900±20mm2)工件固定方式：真空吸附3)工件重复定位精度：≤±0.02mm4)工作台移动方向：左→右（或右→左）5)工作台驱动方式：交流伺服马达6)工作台调整量：X、Y：±5mmθ：±1°2.3网框架规格1)网框尺寸：900（L）×900（W）×（25～30）（T）mm（外形公差：<±2mm）。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页2)网框固定方式：四角用气缸压紧3)网框截面尺寸：（25～30）×40mm三、安装条件（需用户厂房提供）1)电源：AC380V三相50Hz6kVA2)外供干燥气源：压力5.0kg/cm2；流量200L/minRc1/23)外供真空源：压力500mmHg；流量100L/minRc1/24)环境温度：20～25℃；相对湿度50±5%四、设备的构成及基本构造TSY-350D全自动视觉对位丝网印刷机主要由机架、工作台、刮刀及网框支臂部件、上下料roll、外罩、电气控制系统、机器视觉系统等组成。设备尺寸示意图见附图一。1、工作台设计为跑台式结构，通过工作台的移动实现工件的移动。工件传输方向从左向右（或从右到左）。工作台采用多层结构，可使基板上进行X、Y、θ方向的微动精确调整。工作台横向移动由交流伺服电机驱动，通过精密滚珠丝杠传送。2、刮刀及网框支臂部件设计为双刮刀（刮刀\回墨刀）模式，与网框支臂共同安装到上机架上。双刮刀各采用一个双轴伸气缸驱动进行上下动作，可通过调整限位螺栓实现刮刀升降行程的限位。刮刀\回墨刀固定于刮刀架上。刮刀架移动采用导轨齿皮带传动结构，由伺服电机驱动。刮刀架可整体升降，由气缸驱动，便于刮刀的清理和更换。刮刀架的升降行程可由调整螺栓调整。网框压紧采用气缸，设置单向回路，确保在气源压力减小或气源中断的情况下，网框也不会松动。网框安装定位采用光点对位模式，手动调节微分头进行位置调整。光点位置示意图见附图二。3、上下料部件第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5...
