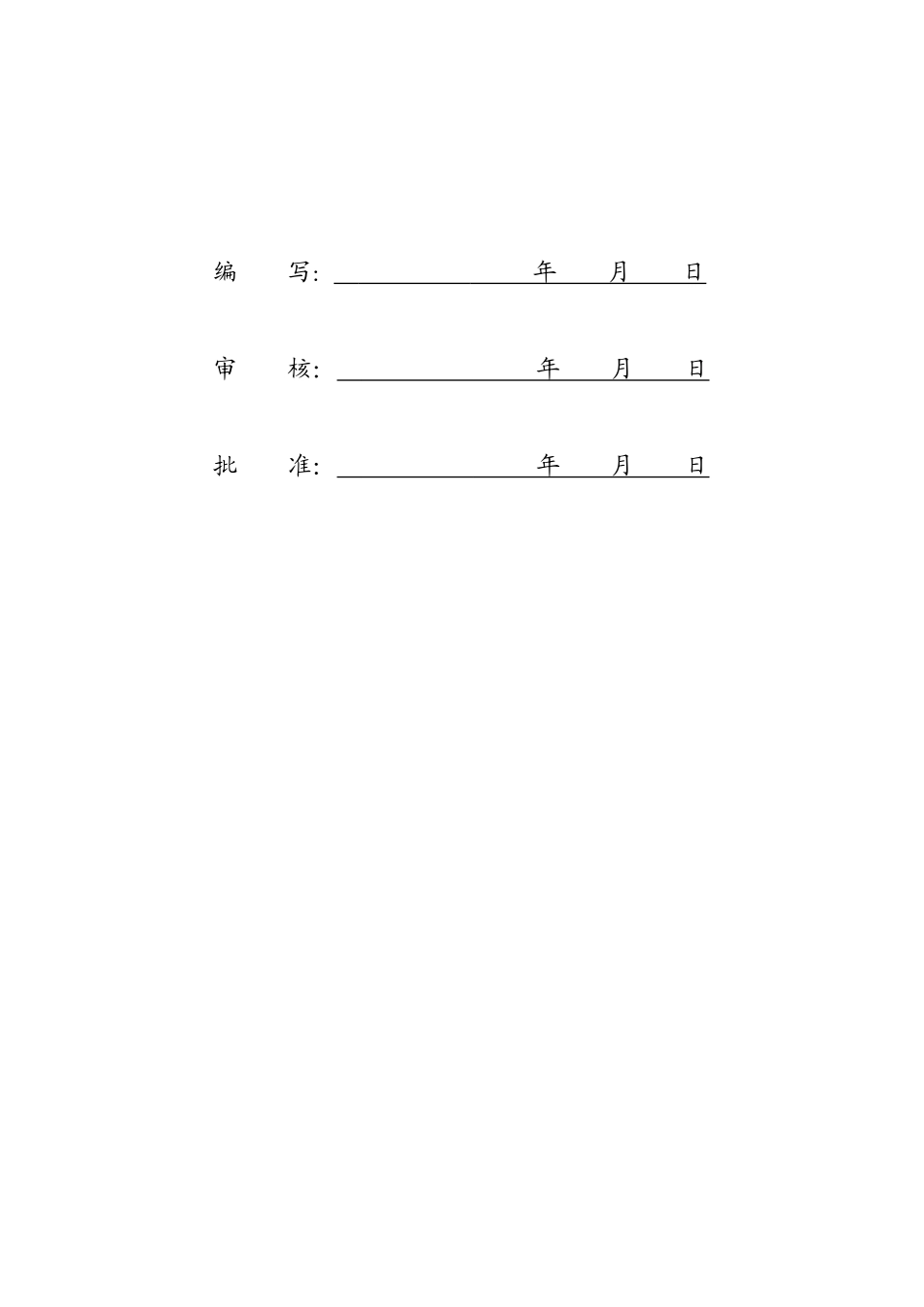

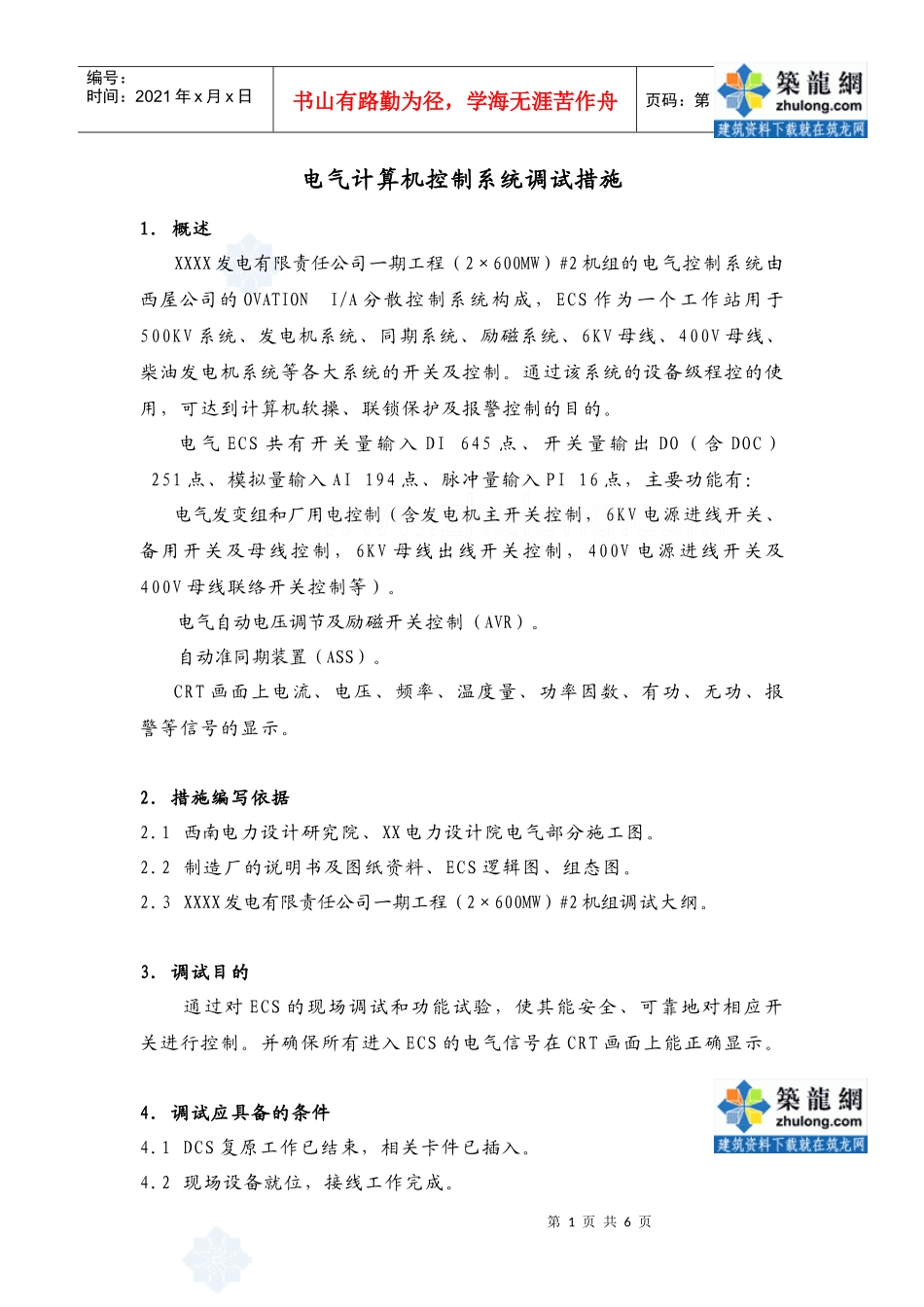

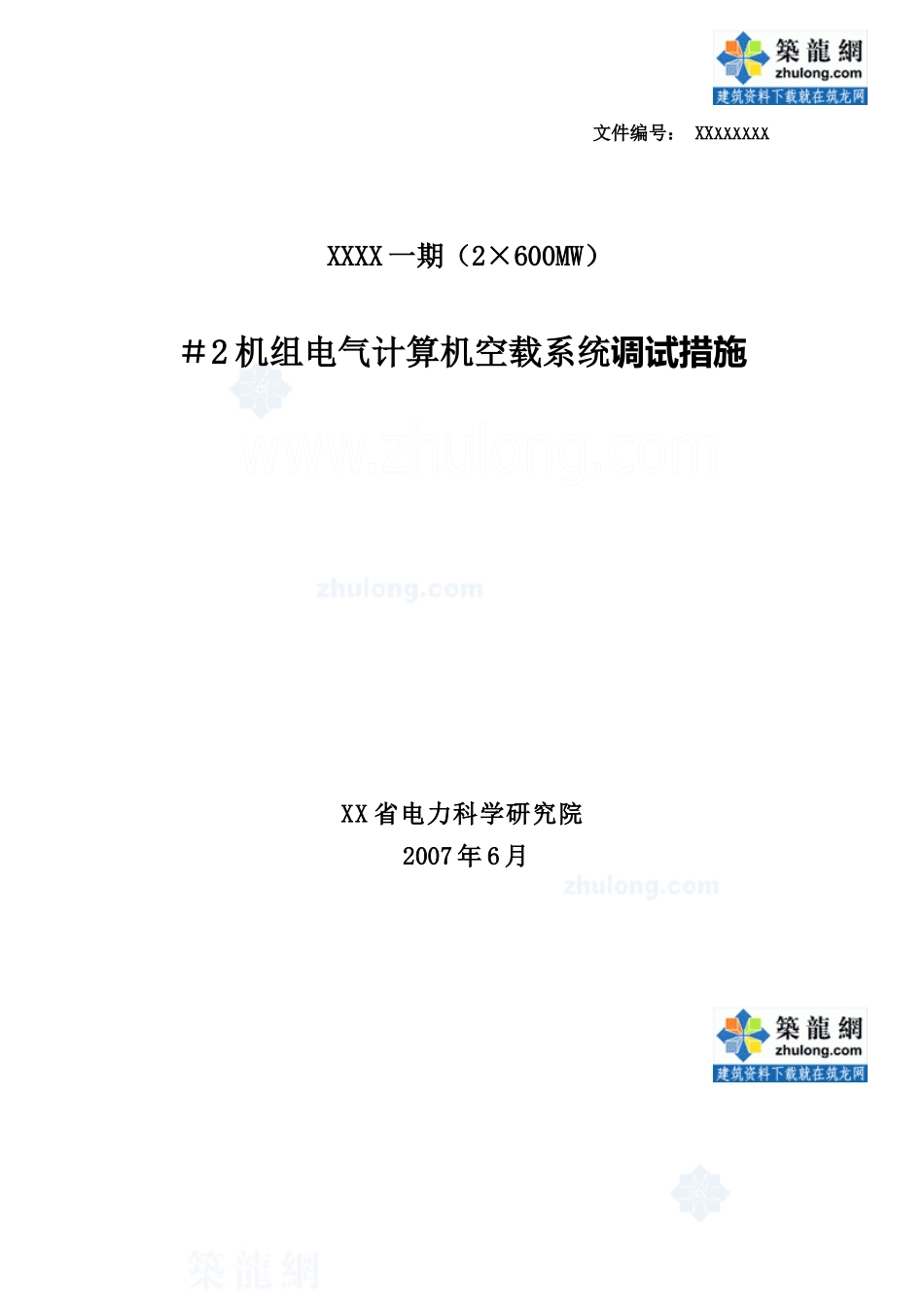

文件编号：XXXXXXXXXXXX一期（2×600MW）＃2机组电气计算机空载系统调试措施XX省电力科学研究院2007年6月编写：年月日审核：年月日批准：年月日第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电气计算机控制系统调试措施1.概述XXXX发电有限责任公司一期工程（2×600MW）#2机组的电气控制系统由西屋公司的OVATIONI/A分散控制系统构成，ECS作为一个工作站用于500KV系统、发电机系统、同期系统、励磁系统、6KV母线、400V母线、柴油发电机系统等各大系统的开关及控制。通过该系统的设备级程控的使用，可达到计算机软操、联锁保护及报警控制的目的。电气ECS共有开关量输入DI645点、开关量输出DO（含DOC）251点、模拟量输入AI194点、脉冲量输入PI16点，主要功能有：电气发变组和厂用电控制（含发电机主开关控制，6KV电源进线开关、备用开关及母线控制，6KV母线出线开关控制，400V电源进线开关及400V母线联络开关控制等）。电气自动电压调节及励磁开关控制（AVR）。自动准同期装置（ASS）。CRT画面上电流、电压、频率、温度量、功率因数、有功、无功、报警等信号的显示。2．措施编写依据2.1西南电力设计研究院、XX电力设计院电气部分施工图。2.2制造厂的说明书及图纸资料、ECS逻辑图、组态图。2.3XXXX发电有限责任公司一期工程（2×600MW）#2机组调试大纲。3．调试目的通过对ECS的现场调试和功能试验，使其能安全、可靠地对相应开关进行控制。并确保所有进入ECS的电气信号在CRT画面上能正确显示。4．调试应具备的条件4.1DCS复原工作已结束，相关卡件已插入。4.2现场设备就位，接线工作完成。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页4.3现场设备用电已具备供电条件。4.4各个电气开关已完成本体试验，就地操作“开”“关”动作正常。5．调试项目及工艺ECS调试分为前期准备、静态调试二个阶段，每个阶段开始的必要条件是前一阶段的工作已完成。前期准备阶段开始的条件是现场设备安装、接线工作已经完成、开关设备的就地操作试验已经结束。5.1前期准备5.1.1目的进行前期准备工作的目的在于确认ECS和现场设备的可控性，为控制系统的动作试验提供必要保证。5.1.2调试方法及步骤。5.1.2.1ECS通电检查。5.1.2.2模拟输入、输出信号，检查开关量通道的正确性。5.1.2.3模拟输入、输出信号，检查模拟量通道的正确性。5.1.2.4模拟输入、输出信号，检查脉冲信号通道的正确性。5.1.2.5检查确认ECS至电气开关操作回路接线的正确性。5.1.2.6检查确认电气开关本体试验的动作正确性。5.2静态试验5.2.1目的静态试验是指电气开关投运前的各项试验。进行该项试验的目的在于通过进行模拟试验，确认控制系统设计思想、逻辑组态的适用性和正确性。5.2.2调试方法及步骤5.2.2.1在变送器端子上加模拟量，检查CRT画面上电流、电压显示的准确性。5.2.2.2通过模拟试验，检查各系统报警信号、预告信号的正确性。5.2.2.3置电气开关在试验位置，送上电气开关操作电源，在CRT上进行分、合闸操作，并检查电气开关分、合闸动作及反馈信号的正确性。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页5.2.2.4置电气开关在运行位置，送上电气开关操作电源,在CRT上进行分、合闸操作，并检查电气开关分、合闸动作及反馈的正确性。5.2.2.5置电气开关在运行位置，送上电气开关操作电源,逐条模拟满足保护动作条件，确认开关的保护及信号回路动作正确试验。5.2.2.6对电气开关分、合闸操作和保护动作试验中发现的问题，配合DCS调试人员进行完善化处理或逻辑组态修改。6．质量标准6.1逻辑保护符合系统设计要求，电气开关动作正确、安全、可靠。6.2符合分散控制系统出厂检收标准。6.3符合DCS技术协议要求。7．安全措施在机组调试中要严格执行国电公司的《安全生产工作规定》、《电力建设安全工作规程》、《防止电力生产重大事故的二十五项重点要求》。7.1工作接地和保护接地符合设计要求。7.2严格执行工作票制度。设备及系统带电前的各项工作检查完毕并符合要求后再开展调试工作。7.3带电或启动条件具...
