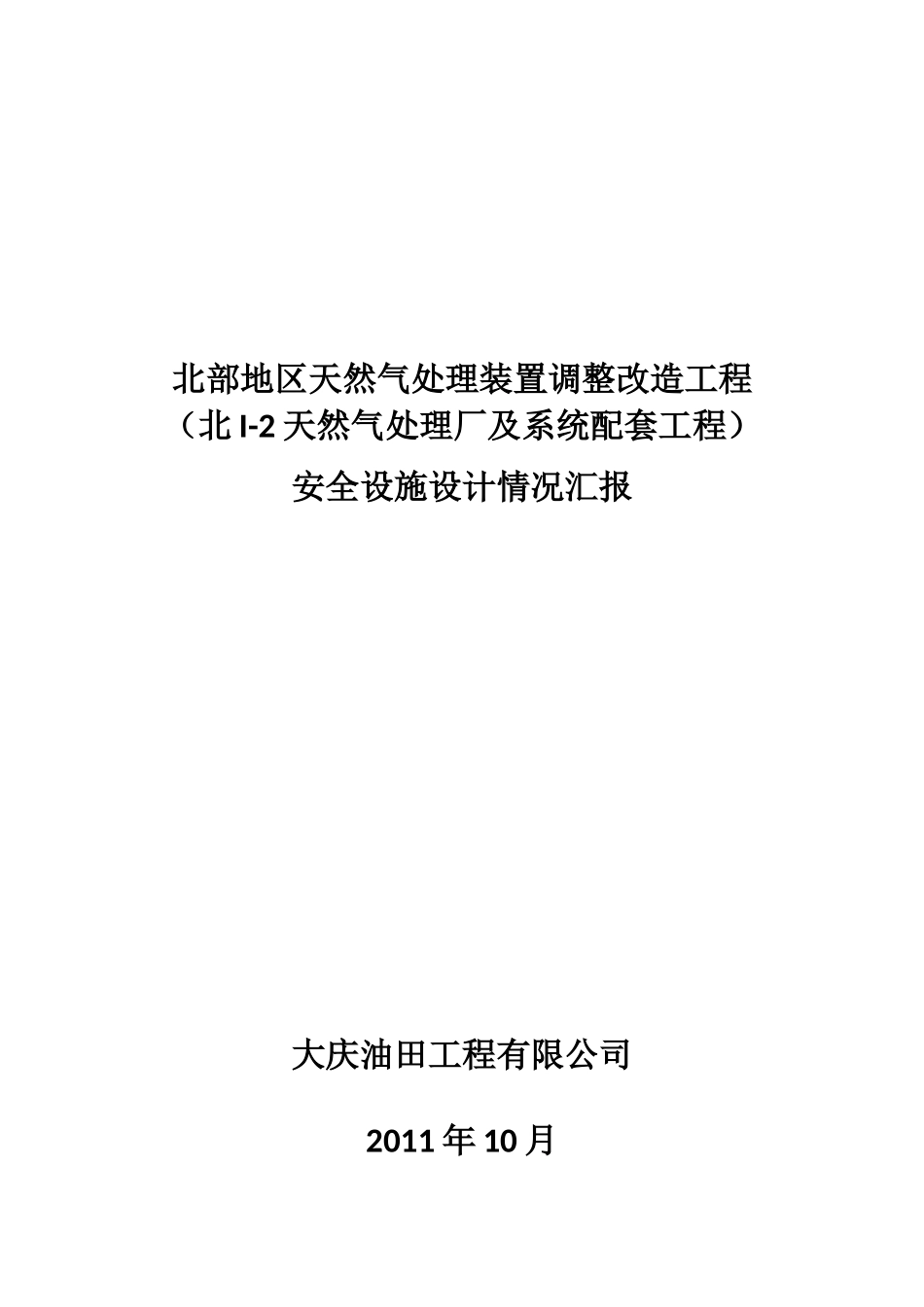

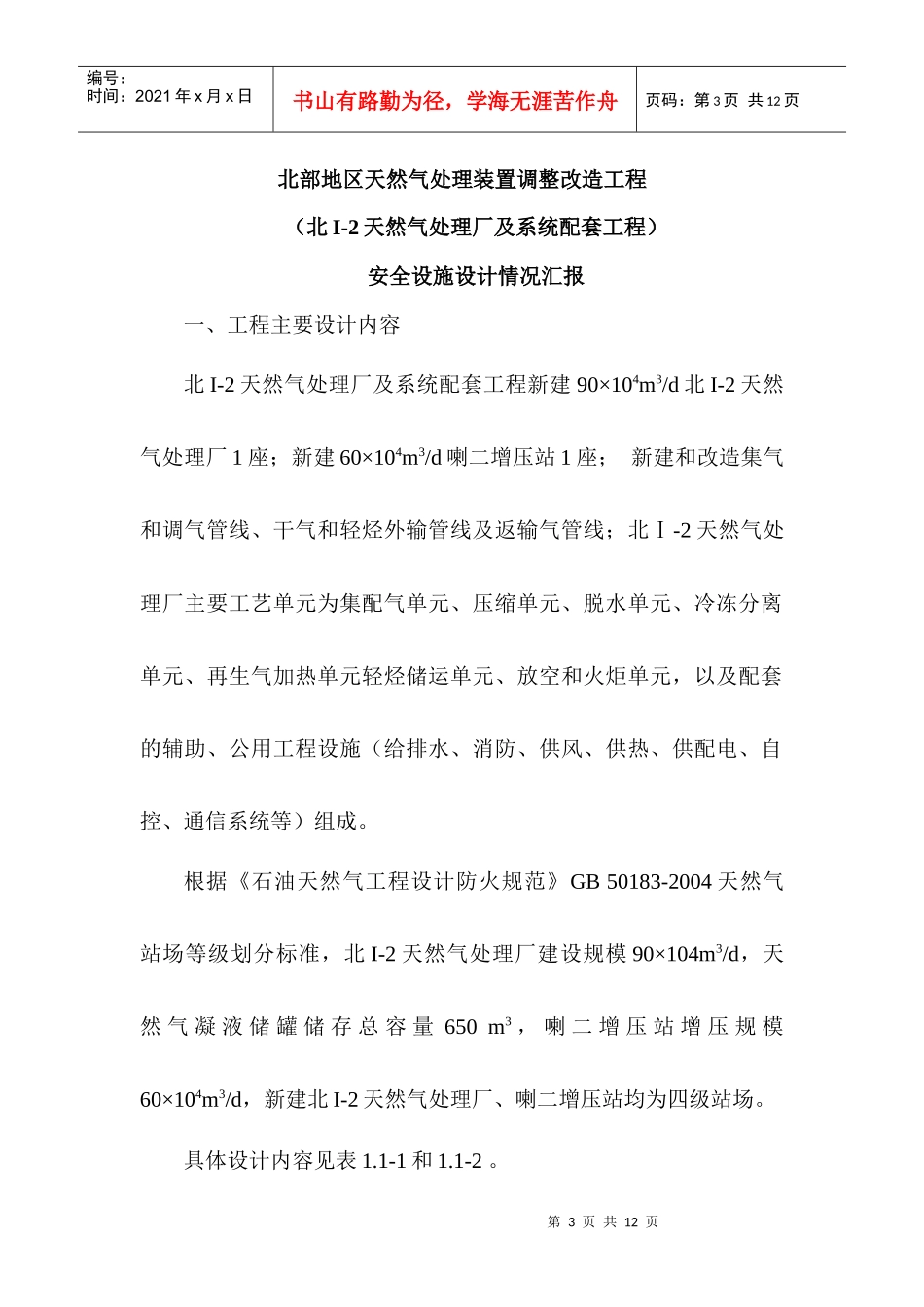

北部地区天然气处理装置调整改造工程（北I-2天然气处理厂及系统配套工程）安全设施设计情况汇报大庆油田工程有限公司2011年10月第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页北部地区天然气处理装置调整改造工程（北I-2天然气处理厂及系统配套工程）安全设施设计情况汇报一、工程主要设计内容北I-2天然气处理厂及系统配套工程新建90×104m3/d北I-2天然气处理厂1座；新建60×104m3/d喇二增压站1座；新建和改造集气和调气管线、干气和轻烃外输管线及返输气管线；北Ⅰ-2天然气处理厂主要工艺单元为集配气单元、压缩单元、脱水单元、冷冻分离单元、再生气加热单元轻烃储运单元、放空和火炬单元，以及配套的辅助、公用工程设施（给排水、消防、供风、供热、供配电、自控、通信系统等）组成。根据《石油天然气工程设计防火规范》GB50183-2004天然气站场等级划分标准，北I-2天然气处理厂建设规模90×104m3/d，天然气凝液储罐储存总容量650m3，喇二增压站增压规模60×104m3/d，新建北I-2天然气处理厂、喇二增压站均为四级站场。具体设计内容见表1.1-1和1.1-2。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页表1.1-1北I-2天然气处理厂主要工程内容序号单元名称单元代号主要工程内容1集配气单元101集气，收发球、返输气调压计量、干气计量290×104m3/d油田气处理装置增压、脱水、冷冻分离(1)压缩单元1021台原料气压缩机、级间冷却器、缓冲分离罐(2)脱水单元1032座分子筛脱水塔(3)冷冻分离单元104膨胀机，丙烷制冷机，脱甲烷塔，冷箱(4)再生气加热单元1071台1.7MW导热油炉系统3轻烃储运单元1053座200m3卧罐，1座50m3卧罐，2台轻烃外输泵。4放空和火炬单元106DN400火炬筒，火炬头，点火系统，分液罐，凝液罐，阻火器。5空氮站1082套14.2m3/min空压机及配套无热再生干燥装置、1套120m3/h变压吸附制氮装置6锅炉房1102台全自动燃气热水锅炉WNS1.4-0.7/95/70，1台全自动燃气蒸汽锅炉WNS1-0.7，Q=5～10t/h全自动软化水处理装置735/10kV变电所11135/10kV变电所1座；35kV电力变压器SFZ9-16000/35，38.5±2×2.5%/10kV，2台；10kV电力变压器SCB9-630/10，10.5±2×2.5%/0.4D；中压软启动装置1套；交直流系统，微机监控系统。8循环水和消防水站1122座2000m3消防水罐，1座400m3清水罐。2座350m3/h玻璃钢冷却水塔，1座18.3m×8.5m×3.5m循环水池，消防水泵和循环水泵9中心控制室114一层，建筑面积：437.5m2，中心控制室，交接班室、救护室、办公室、维修间、库房；10全厂给排水系统115污水提升站及生活污水处理装置、站外污水蒸发池40m×50m×2.5m；2台潜水排污泵30m3/h，1套生活污水处理装置3m3/h11全厂通信系统117防爆无线对讲机3对，无线对讲主机1台；行政电话14部，调度录音电话1部。12总图118占地面积46443m2；全厂工艺热力管网；全厂供电照明系统；大门，门卫等系统配套调整工程由湿气集气和调气系统，轻烃和干气外输及第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页返输气系统等组成。系统配套调整工程具体评价内容见表1.1-2。表1.1-2系统配套调整工程主要工程内容序号单元名称主要工程内容1喇二增压站新建增压站，规模60×104m3/d。3台往复式压缩机、1台入口分离器、1台出口分离器、甲醇罐2集气、调气、外输管道工程湿气集气、调气管道建设，新建北I-2装置产商品天然气、轻烃外输管道3衔接节点新建管道与已建管道的衔接节点4管道拆移工程新建北I-2处理厂占压管线拆移二、已设计的主要安全设施和采取的安全措施安全设施情况从区域布置和总平面布置；设备、管道、仪表等材质的选择；防火防爆；防雷防静电；通风设施；安全泄放；消防系统；人员逃生和救生等方面进行考虑。1）区域布置及总平面布置的安全对策措施区域及总平面布置符合《石油天然气工程设计防火规范》GB50183-2004和《建筑设计防火规范》GB50016-2006要求。2）设备、管道、仪表等材质的选...
