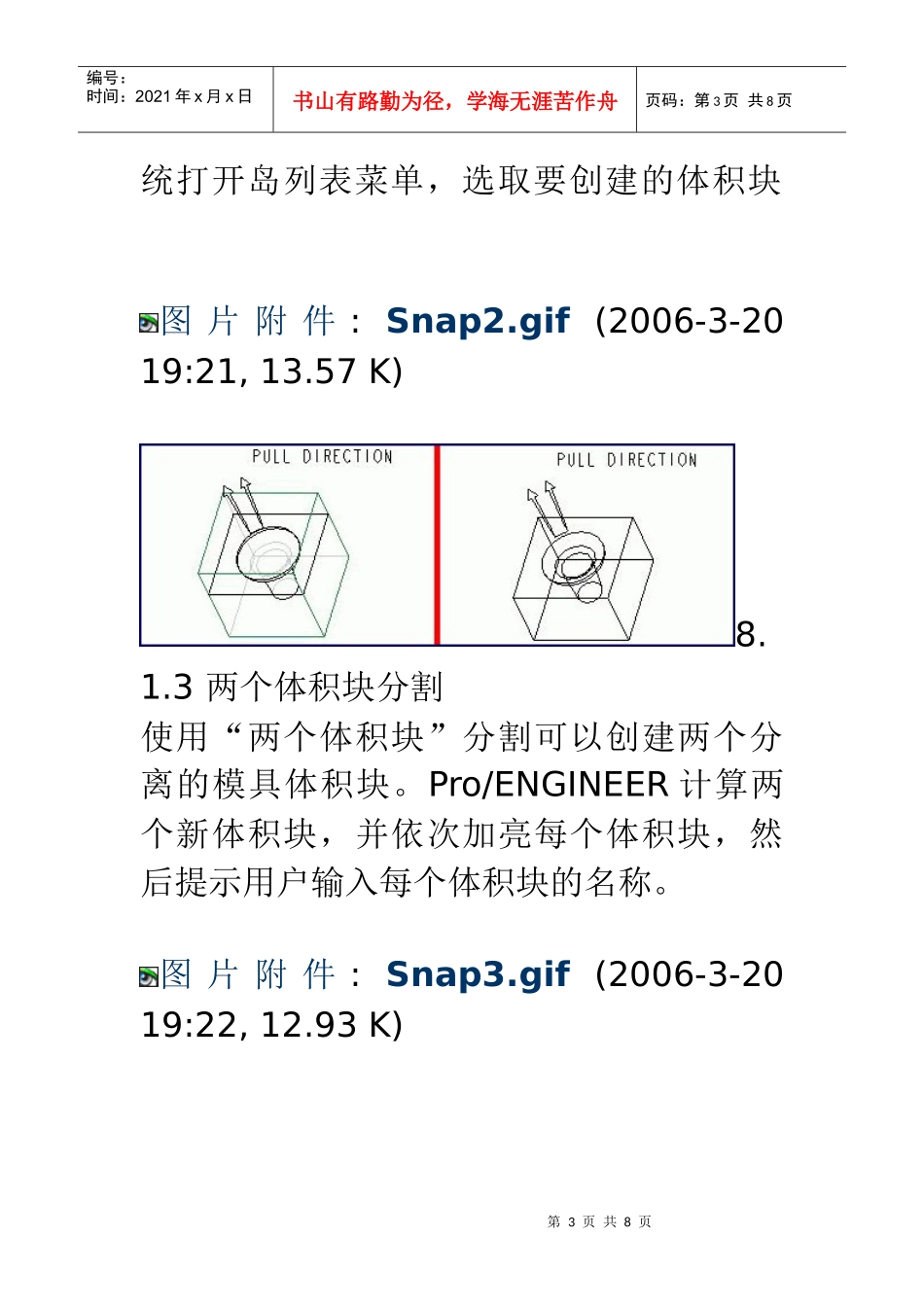

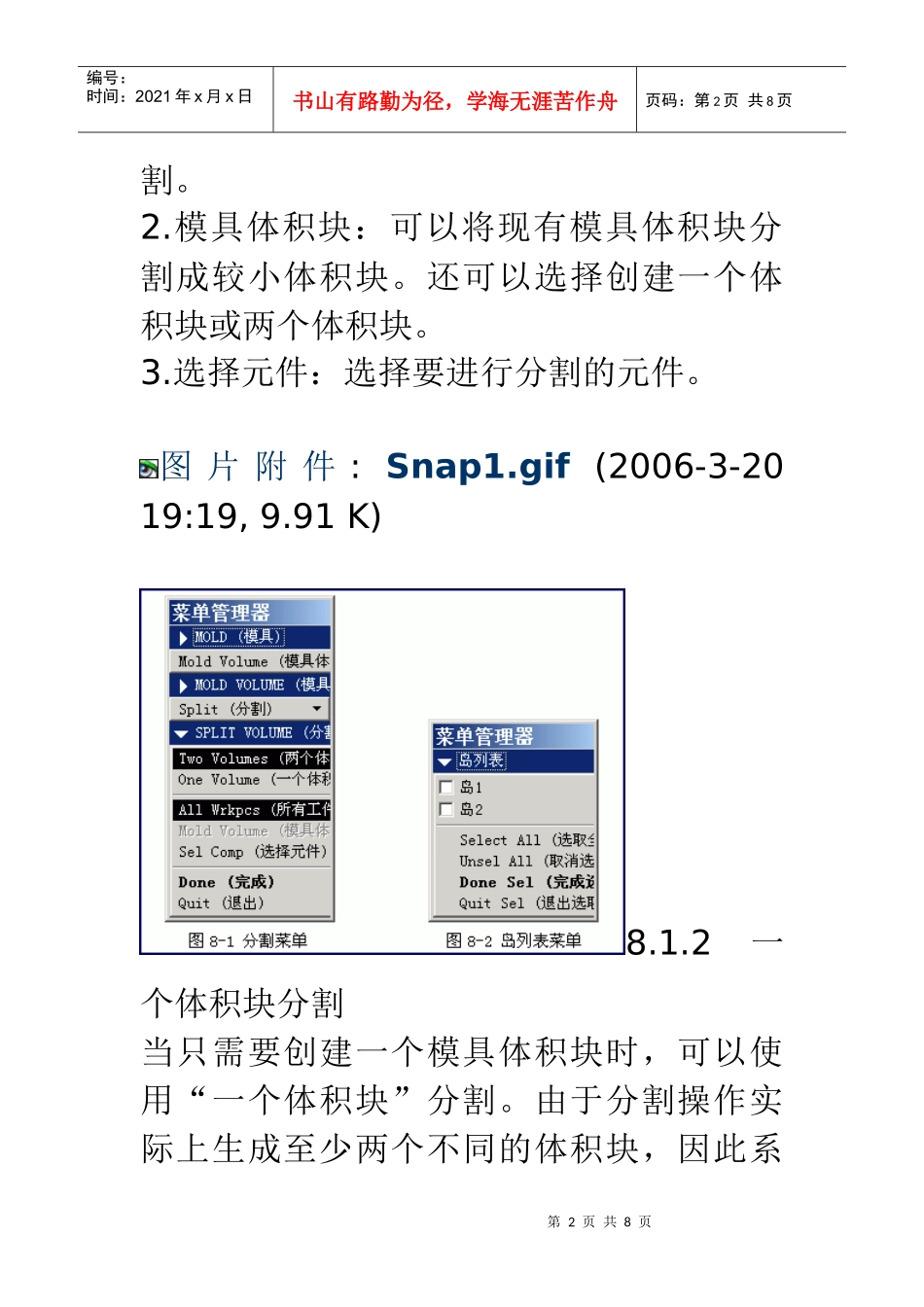

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页分割模具本章学习目标※分割模具※抽取模具体积块※铸模模拟模具型腔填充※打开模具8.1分割模具分割特征用来创建模具体积块，可以用曲面、分型曲面或体积块来分割工件或模具体积块。由分割生成的特征作为组件特征被创建。分割不改变工件的几何，当分割工件时，系统将工件复制为一个或两个体积块，然后利用模具体积块创建模具元件。模具体积块是三维的、无质量的封闭曲面面组。同时，也是闭合的曲面面组，因其所有的边都是双侧边，因此以紫色显示。8.1.1创建分割特征创建分割特征时，可以使用以下三个选项：1.所有工件：模具中的所有工件都要被分第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页割。2.模具体积块：可以将现有模具体积块分割成较小体积块。还可以选择创建一个体积块或两个体积块。3.选择元件：选择要进行分割的元件。图片附件:Snap1.gif(2006-3-2019:19,9.91K)8.1.2一个体积块分割当只需要创建一个模具体积块时，可以使用“一个体积块”分割。由于分割操作实际上生成至少两个不同的体积块，因此系第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页统打开岛列表菜单，选取要创建的体积块图片附件:Snap2.gif(2006-3-2019:21,13.57K)8.1.3两个体积块分割使用“两个体积块”分割可以创建两个分离的模具体积块。Pro/ENGINEER计算两个新体积块，并依次加亮每个体积块，然后提示用户输入每个体积块的名称。图片附件:Snap3.gif(2006-3-2019:22,12.93K)第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页8.1.4分割分类当使用复杂的分型曲面进行分割工件时，且分型面将工件分割成两个以上部分，系统会提示分类产生的体积块，将要创建的体积块包括进来并排除不需要的体积块。通过分类，必须将其中的每个体积块分类到模具的型芯或型腔。在“岛列表”对话框中，可以用于选取和取消选取体积块岛。当在岛选项上拖动光标时，模具上相应的体积块被加亮显示。选取的岛包括在第一个体积块内；取消选取的岛在第二个体积块内。图片附件:Snap4.gif(2006-3-2019:23,4.04K)第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页8.1.5用分型面进行分割的优点用分型曲面分割工件或现有体积块的最大有点之一是复制了工件或模具体积块的边界曲面。结果，对它们进行的设计更改不会影响分割本身。如果以后需要加大或缩小工件，只要分型曲面与工件边界完全相交，分割就不会出现问题。保证分型曲面的边始终与工件边界相交的一种方法是：使分型曲面边以某种方式参照这些边界，如延伸参照或“草绘”参照。用分型曲面分割工件的另一个优点是工件内的所有元件体积之和等于该工件原有体积的100％。系统会自动对此进行跟踪。因此，绝不会发生因忘记型腔内的某一小体积块而使模具体积块出现不精确的情况第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页8.2抽取模具体积块定义完所有模具体积块后，就可以从工件抽取它们以产生模具元件。通过用实体材料填充先定义的模具体积块来产生模具元件。填充模具体积块这一过程是通过执行抽取操作来完成的。创建模具抽取时，会出现创建模具元件对话框。图片附件:Snap5.gif(2006-3-2019:25,5.78K)当前的模具体积块列于对话框的顶部。可以单个选取或同时选取这些体积块以创建相关联的模具元件。所选的模具体积块出现在对话框的高级部分中。可在此处为抽取的模具第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页元件指定名称，并可选取起始零件。完成模具体积块的抽取后，模具元件成为功能完备的Pro/ENGINEER零件。注意:抽取的模具体积块只存储在“进程中”内存里，直到模具文件被保存到磁盘记住这点很重要，这样在从Pro/ENGINEER的一个进程中退出时就不会丢失所做的工作成果了。8.3铸模模拟模具型腔填充Pro/Mold...
