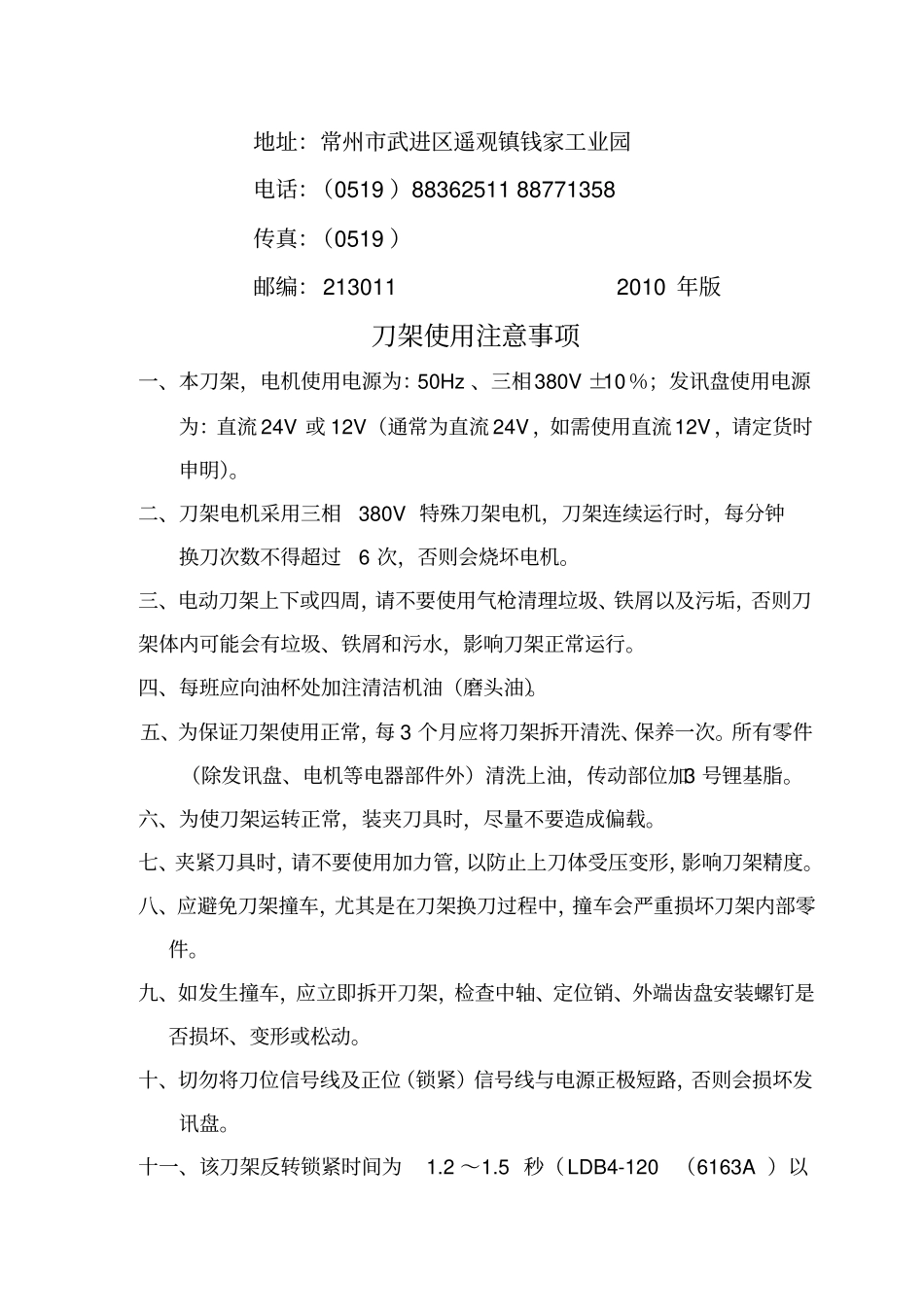

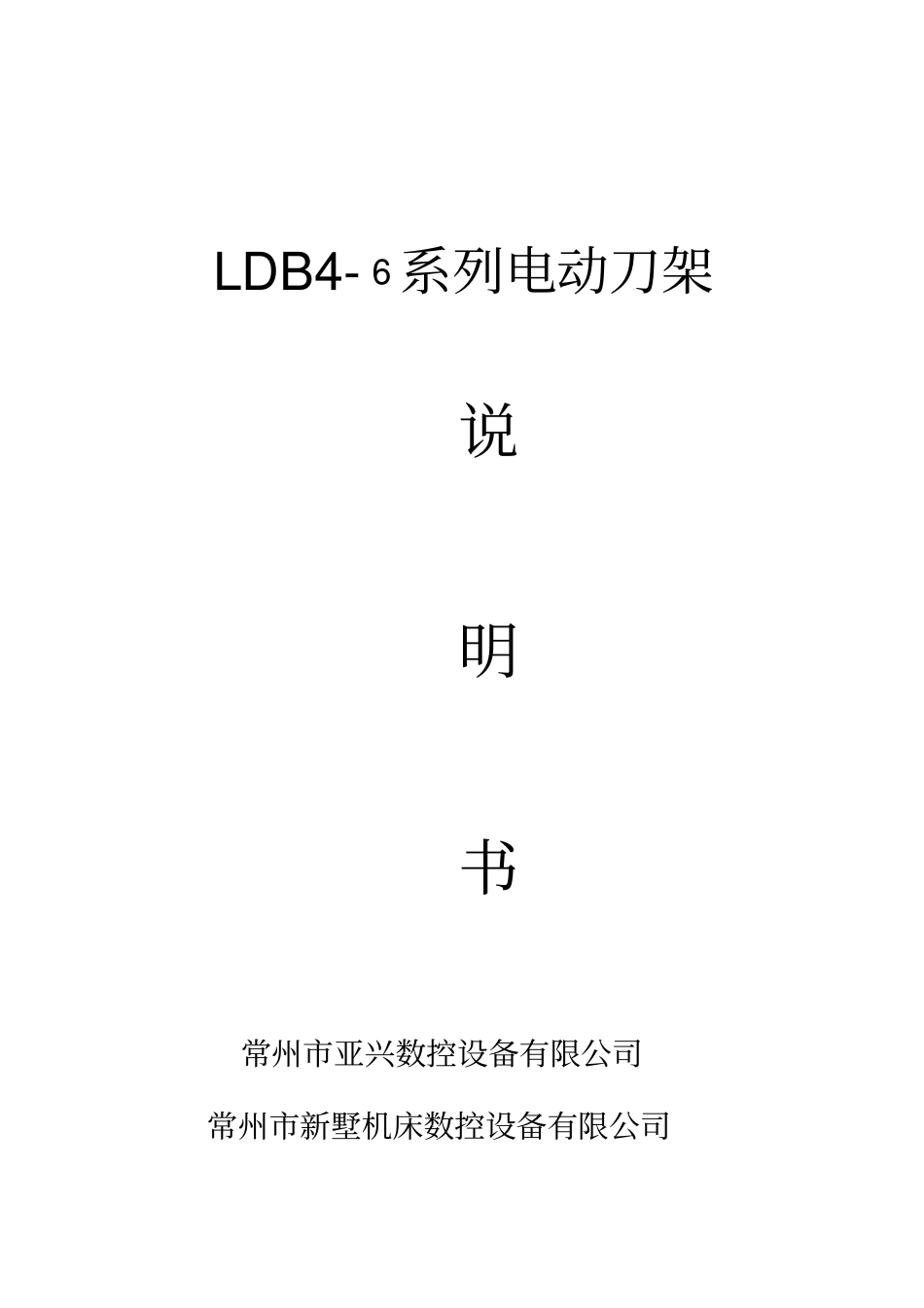

LDB4-6系列电动刀架说明书常州市亚兴数控设备有限公司常州市新墅机床数控设备有限公司地址：常州市武进区遥观镇钱家工业园电话：（0519）8836251188771358传真：（0519）邮编：2130112010年版刀架使用注意事项一、本刀架，电机使用电源为：50Hz、三相380V±10％；发讯盘使用电源为：直流24V或12V（通常为直流24V，如需使用直流12V，请定货时申明）。二、刀架电机采用三相380V特殊刀架电机，刀架连续运行时，每分钟换刀次数不得超过6次，否则会烧坏电机。三、电动刀架上下或四周，请不要使用气枪清理垃圾、铁屑以及污垢，否则刀架体内可能会有垃圾、铁屑和污水，影响刀架正常运行。四、每班应向油杯处加注清洁机油（磨头油）。五、为保证刀架使用正常，每3个月应将刀架拆开清洗、保养一次。所有零件（除发讯盘、电机等电器部件外）清洗上油，传动部位加3号锂基脂。六、为使刀架运转正常，装夹刀具时，尽量不要造成偏载。七、夹紧刀具时，请不要使用加力管，以防止上刀体受压变形，影响刀架精度。八、应避免刀架撞车，尤其是在刀架换刀过程中，撞车会严重损坏刀架内部零件。九、如发生撞车，应立即拆开刀架，检查中轴、定位销、外端齿盘安装螺钉是否损坏、变形或松动。十、切勿将刀位信号线及正位（锁紧）信号线与电源正极短路，否则会损坏发讯盘。十一、该刀架反转锁紧时间为1.2～1.5秒（LDB4-120（6163A）以上刀架为1.5～1.8秒）。反转锁紧时间设置过长会使电机温升过高而损坏电机。反转锁紧时间设置过短会使刀架不能充分锁紧。同时，请不要在刀架电机正转结束与电机反转开始的中间插入延时。郑重申明：如违反上述注意事项，造成刀架损坏，本公司将不予承担！一、工作原理微机发出换刀信号，控制正转继电器动作，电机正转，通过左右联轴器带动蜗杆、蜗杆带动蜗轮、蜗轮带动螺杆旋转，螺母开始上升，同时螺杆带动离合盘转动，离合销在离合盘平面上滑动，当螺母上升至一定高度时（上升高度本厂装配时已调好），三端齿啮合脱开，离合销进入离合盘槽中，此时螺杆带动离合盘、离合销、螺母、上刀体、外端齿及反靠销开始转位，反靠销从反靠盘槽中爬出，即上刀体开始换刀动作。当上刀体转到所需刀位时，霍尔元件电路发出到位信号，正转继电器松开、反转继电器吸合，电机开始反转，螺杆带动离合盘、离合销、反靠销、上刀体反转。当反靠销在反靠盘平面上移动经过反靠槽时，反靠销被弹簧弹入反靠槽。由于反靠销进入反靠槽，反靠销直角面与反靠槽直角面相互顶住（刀架完成粗定位），阻止了反靠销、离合销、上刀体的转动，此时离合盘在螺杆的带动下继续反转，离合销从离合盘槽中爬出，螺母开始下降，直至三端齿完全啮合，完成精定位，刀架锁紧。此时（15T）反转时间到，反转继电器松开，电机停止转动。（5/3T）延时继电器动作，切断电源，电机停转，并向微机发出回答信号，加工程序开始。二、刀架动作顺序换刀信号-----正转继电器吸合----电机正转----螺母抬起----上刀体转位----到位信号----正转继电器松开、反转继电器吸合----电机反转----粗定位----螺母下降----精定位夹紧----反转继电器松开----电机停转----回答信号----加工顺序进行三、技术参数表1刀架型号刀位数电机功率（W）电机转速（rpm）加紧力（T）上刀体尺寸(mm)下刀体尺寸(mm)净重（Kg）LDB4-51（0625）49014000.5134×134134×13816LDB4-57（6125）49014000.5136×136136×14818LDB4-70（6132）412014001166×166166×18027LDB4-70（6132A）412014001152×152161×17125LDB4-81（6140）412014001.2166×166192×19235LDB4-125（6150）412014001.2192×192192×19245LDB4-120（6163）418014001.8200×200200×20060LDB4-120（6163A）425014001.8240×240240×24080LDB4-157（6172）437014002300×300300×300170LDB4-173437014002.2350×350350×350200LDB6-81（6140）69014001.2192×19245LDB6-120（6163）618014001.8φ246200×20080LDB6-120（6163A）625014001.8240×240110四、技术指标刀架型号重复定位精度工作可靠性车刀最大许用力矩（Nm）换刀时间(s)切向Mq向下Mx向上Ms90°180°270°LDB4-51（0625）≤0.005mm＞100000次...
