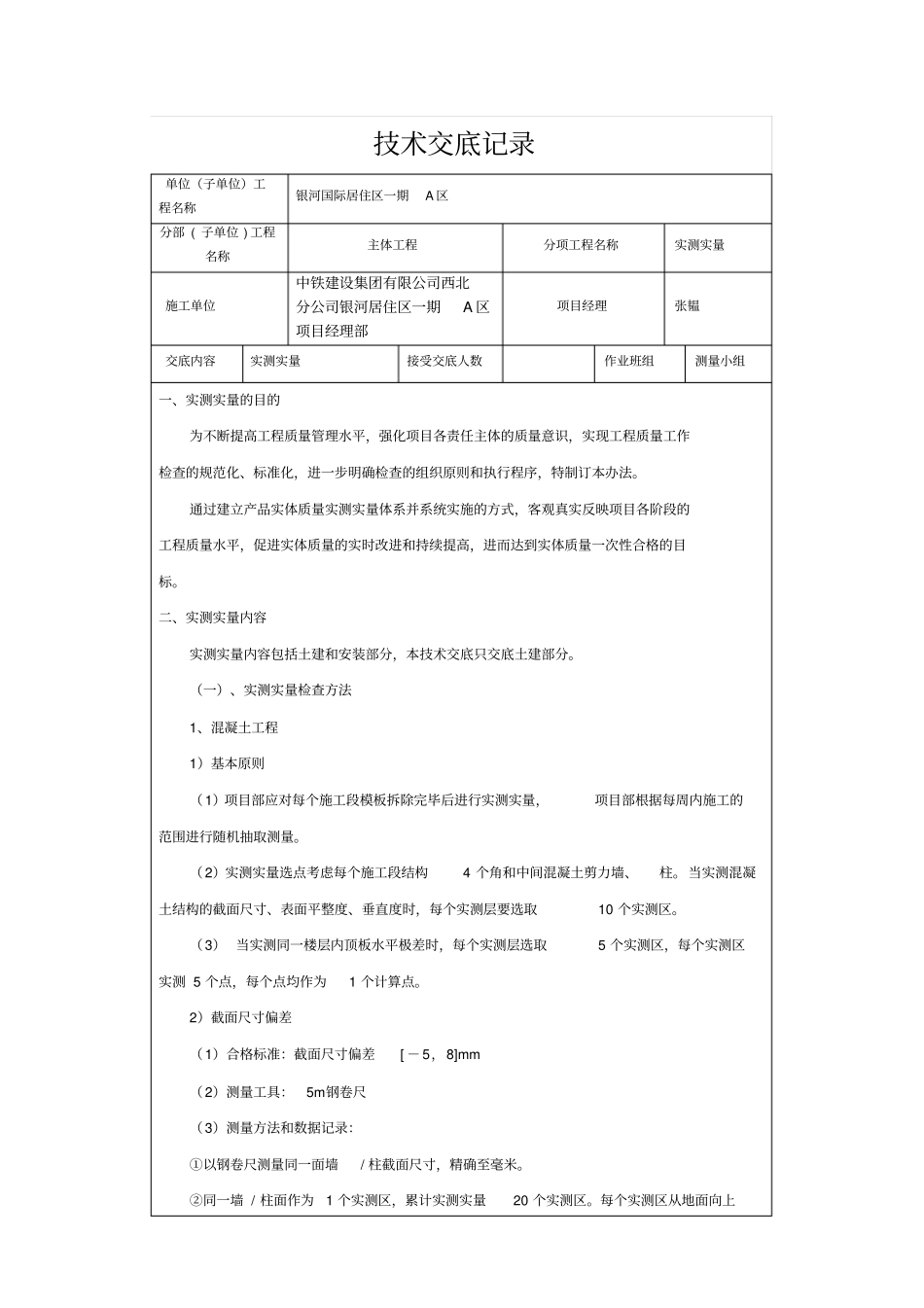

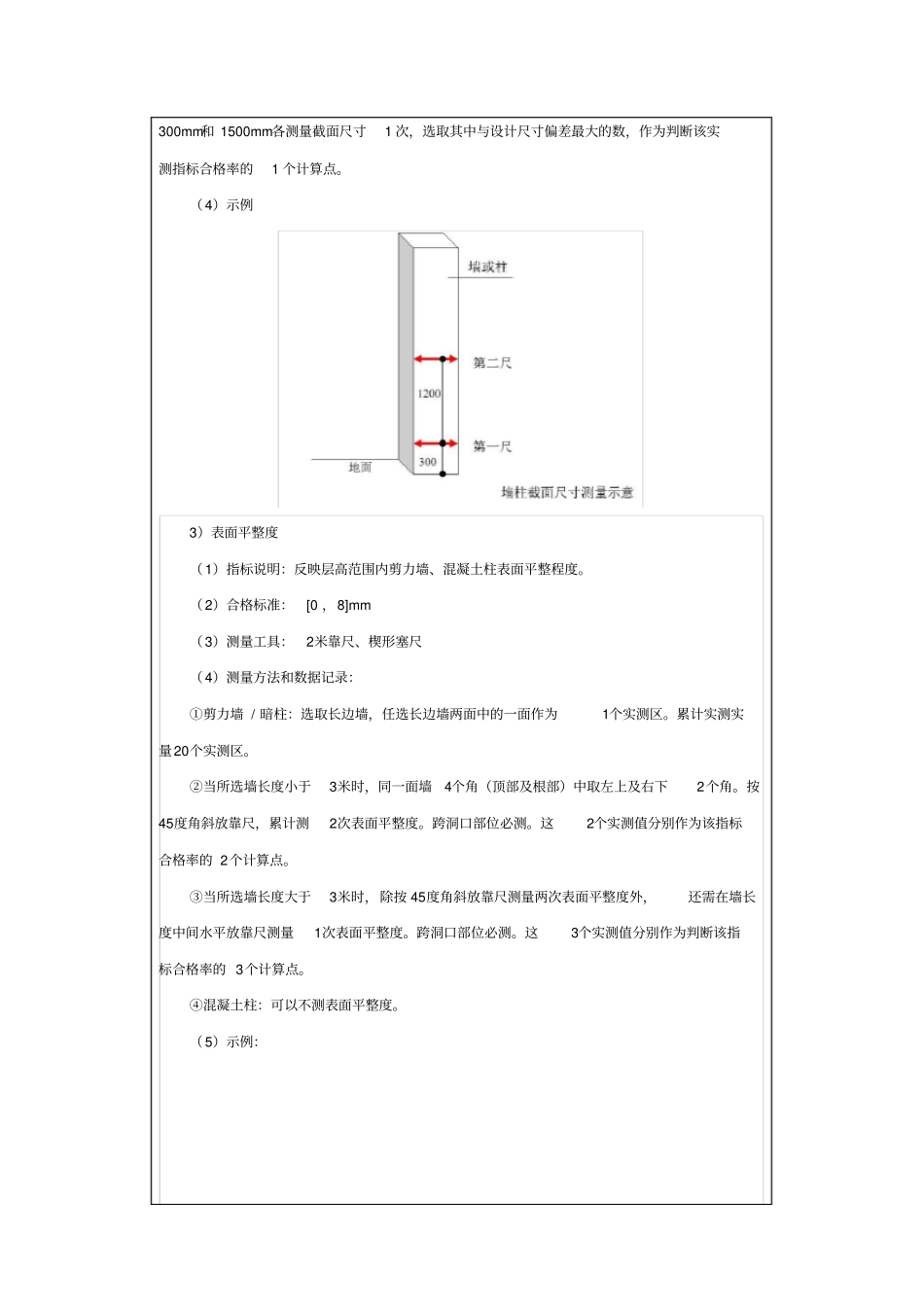

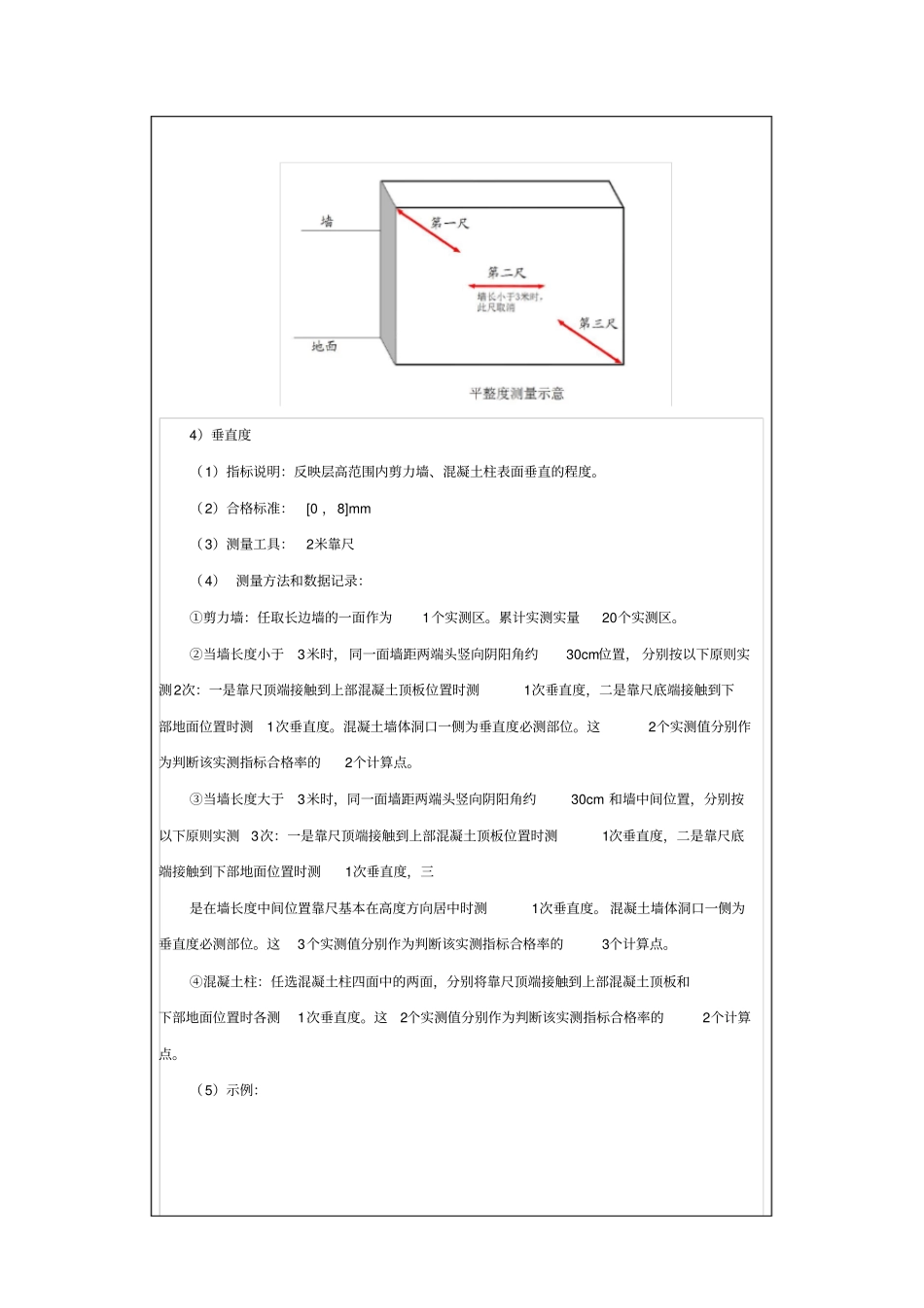

技术交底记录单位（子单位）工程名称银河国际居住区一期A区分部(子单位)工程名称主体工程分项工程名称实测实量施工单位中铁建设集团有限公司西北分公司银河居住区一期A区项目经理部项目经理张韫交底内容实测实量接受交底人数作业班组测量小组一、实测实量的目的为不断提高工程质量管理水平，强化项目各责任主体的质量意识，实现工程质量工作检查的规范化、标准化，进一步明确检查的组织原则和执行程序，特制订本办法。通过建立产品实体质量实测实量体系并系统实施的方式，客观真实反映项目各阶段的工程质量水平，促进实体质量的实时改进和持续提高，进而达到实体质量一次性合格的目标。二、实测实量内容实测实量内容包括土建和安装部分，本技术交底只交底土建部分。（一）、实测实量检查方法1、混凝土工程1）基本原则（1）项目部应对每个施工段模板拆除完毕后进行实测实量，项目部根据每周内施工的范围进行随机抽取测量。（2）实测实量选点考虑每个施工段结构4个角和中间混凝土剪力墙、柱。当实测混凝土结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区。（3）当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，每个实测区实测5个点，每个点均作为1个计算点。2）截面尺寸偏差（1）合格标准：截面尺寸偏差[－5，8]mm（2）测量工具：5m钢卷尺（3）测量方法和数据记录：①以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。②同一墙/柱面作为1个实测区，累计实测实量20个实测区。每个实测区从地面向上300mm和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。（4）示例3）表面平整度（1）指标说明：反映层高范围内剪力墙、混凝土柱表面平整程度。（2）合格标准：[0，8]mm（3）测量工具：2米靠尺、楔形塞尺（4）测量方法和数据记录：①剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区。②当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。跨洞口部位必测。这2个实测值分别作为该指标合格率的2个计算点。③当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。这3个实测值分别作为判断该指标合格率的3个计算点。④混凝土柱：可以不测表面平整度。（5）示例：4）垂直度（1）指标说明：反映层高范围内剪力墙、混凝土柱表面垂直的程度。（2）合格标准：[0，8]mm（3）测量工具：2米靠尺（4）测量方法和数据记录：①剪力墙：任取长边墙的一面作为1个实测区。累计实测实量20个实测区。②当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部混凝土顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。混凝土墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。③当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部混凝土顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。混凝土墙体洞口一侧为垂直度必测部位。这3个实测值分别作为判断该实测指标合格率的3个计算点。④混凝土柱：任选混凝土柱四面中的两面，分别将靠尺顶端接触到上部混凝土顶板和下部地面位置时各测1次垂直度。这2个实测值分别作为判断该实测指标合格率的2个计算点。（5）示例：5）顶板水平度（1）指标说明：考虑实际测量的可操作性，选取混凝土顶板内四个角点和一个中点距离同一水平基准线之间5个实测值的极差值，综合反映顶板的平整程度。每个施工段至少测50%。（2）合格标准：[0，15]mm（3）测量工具：激光扫平仪（或激光标线仪）、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）（4）测量方法和数据记录：①使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线约30cm处...
