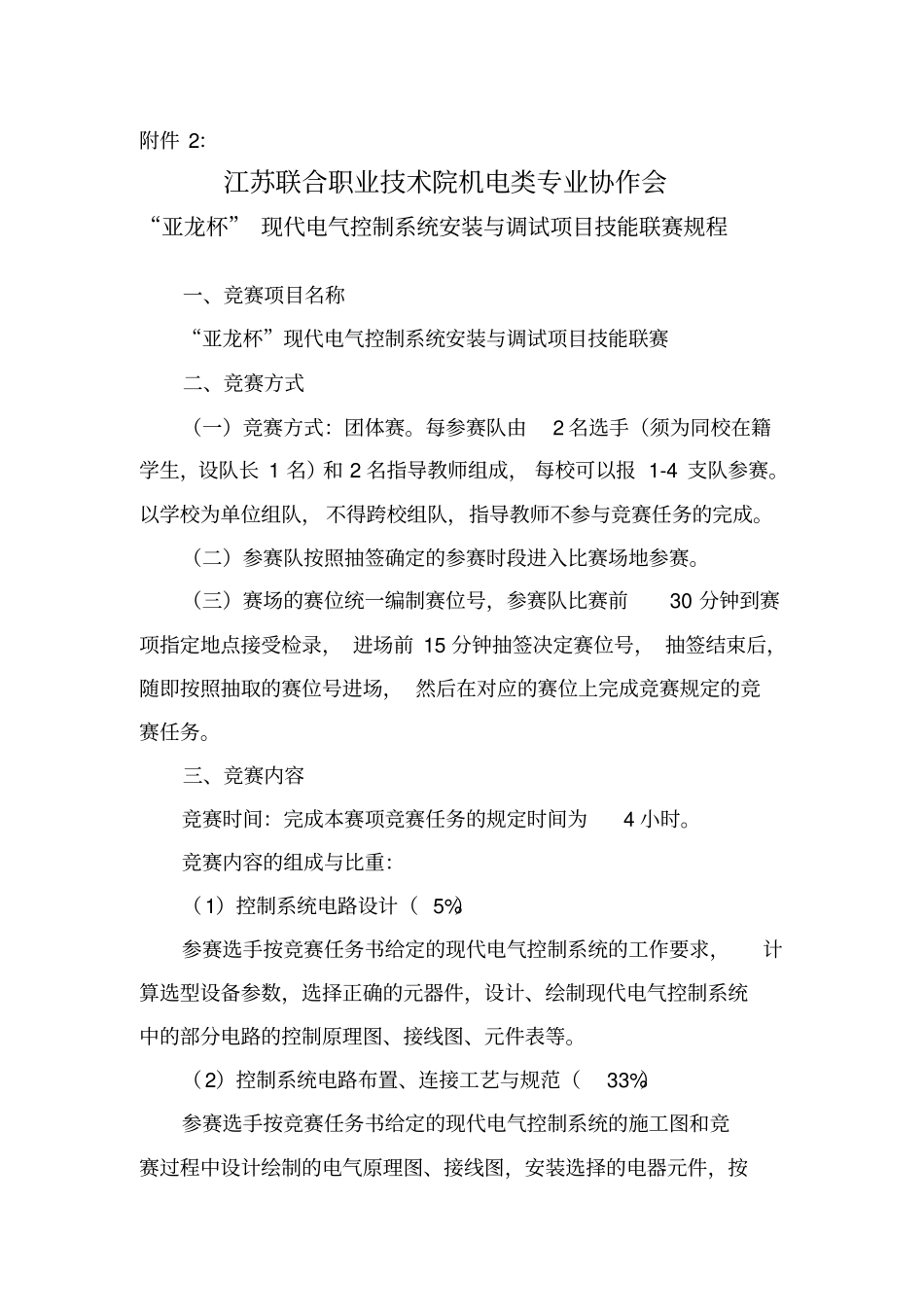

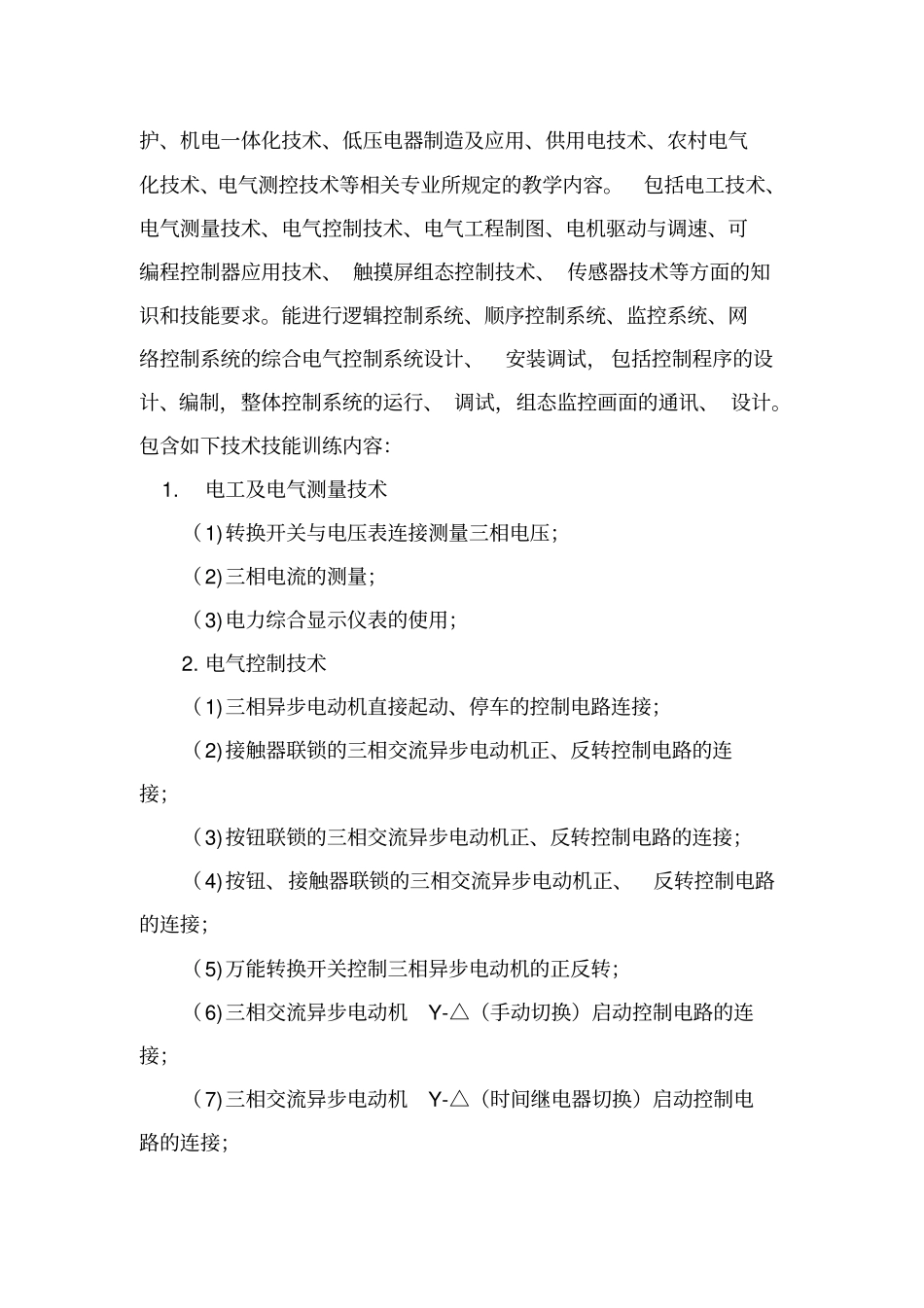

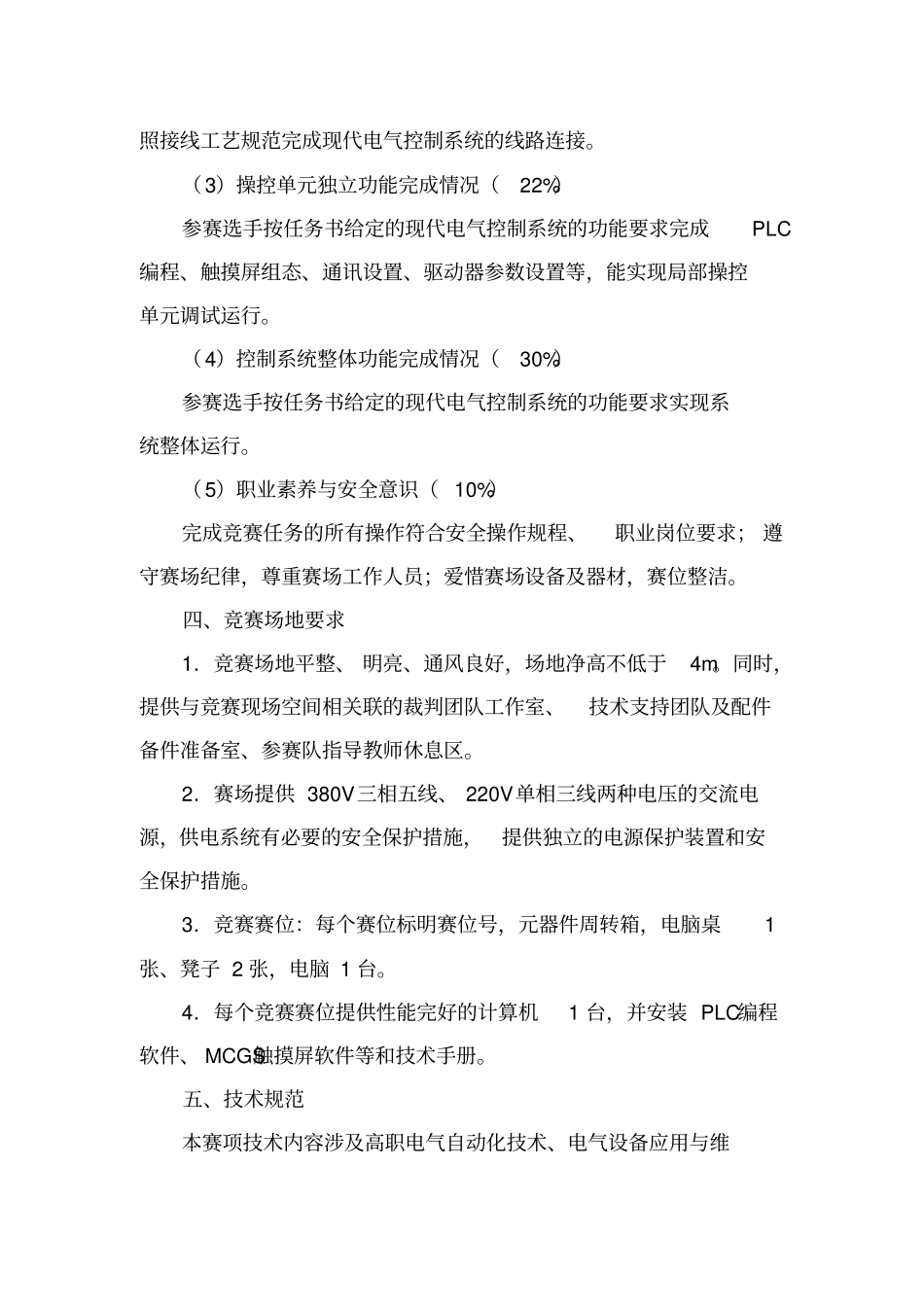

附件2：江苏联合职业技术院机电类专业协作会“亚龙杯”现代电气控制系统安装与调试项目技能联赛规程一、竞赛项目名称“亚龙杯”现代电气控制系统安装与调试项目技能联赛二、竞赛方式（一）竞赛方式：团体赛。每参赛队由2名选手（须为同校在籍学生，设队长1名）和2名指导教师组成，每校可以报1-4支队参赛。以学校为单位组队，不得跨校组队，指导教师不参与竞赛任务的完成。（二）参赛队按照抽签确定的参赛时段进入比赛场地参赛。（三）赛场的赛位统一编制赛位号，参赛队比赛前30分钟到赛项指定地点接受检录，进场前15分钟抽签决定赛位号，抽签结束后，随即按照抽取的赛位号进场，然后在对应的赛位上完成竞赛规定的竞赛任务。三、竞赛内容竞赛时间：完成本赛项竞赛任务的规定时间为4小时。竞赛内容的组成与比重：（1）控制系统电路设计（5%）参赛选手按竞赛任务书给定的现代电气控制系统的工作要求，计算选型设备参数，选择正确的元器件，设计、绘制现代电气控制系统中的部分电路的控制原理图、接线图、元件表等。（2）控制系统电路布置、连接工艺与规范（33%）参赛选手按竞赛任务书给定的现代电气控制系统的施工图和竞赛过程中设计绘制的电气原理图、接线图，安装选择的电器元件，按照接线工艺规范完成现代电气控制系统的线路连接。（3）操控单元独立功能完成情况（22%）参赛选手按任务书给定的现代电气控制系统的功能要求完成PLC编程、触摸屏组态、通讯设置、驱动器参数设置等，能实现局部操控单元调试运行。（4）控制系统整体功能完成情况（30%）参赛选手按任务书给定的现代电气控制系统的功能要求实现系统整体运行。（5）职业素养与安全意识（10%）完成竞赛任务的所有操作符合安全操作规程、职业岗位要求；遵守赛场纪律，尊重赛场工作人员；爱惜赛场设备及器材，赛位整洁。四、竞赛场地要求1．竞赛场地平整、明亮、通风良好，场地净高不低于4m。同时，提供与竞赛现场空间相关联的裁判团队工作室、技术支持团队及配件备件准备室、参赛队指导教师休息区。2．赛场提供380V三相五线、220V单相三线两种电压的交流电源，供电系统有必要的安全保护措施，提供独立的电源保护装置和安全保护措施。3．竞赛赛位：每个赛位标明赛位号，元器件周转箱，电脑桌1张、凳子2张，电脑1台。4．每个竞赛赛位提供性能完好的计算机1台，并安装PLC编程软件、MCGS触摸屏软件等和技术手册。五、技术规范本赛项技术内容涉及高职电气自动化技术、电气设备应用与维护、机电一体化技术、低压电器制造及应用、供用电技术、农村电气化技术、电气测控技术等相关专业所规定的教学内容。包括电工技术、电气测量技术、电气控制技术、电气工程制图、电机驱动与调速、可编程控制器应用技术、触摸屏组态控制技术、传感器技术等方面的知识和技能要求。能进行逻辑控制系统、顺序控制系统、监控系统、网络控制系统的综合电气控制系统设计、安装调试，包括控制程序的设计、编制，整体控制系统的运行、调试，组态监控画面的通讯、设计。包含如下技术技能训练内容：1.电工及电气测量技术（1)转换开关与电压表连接测量三相电压；（2)三相电流的测量；（3)电力综合显示仪表的使用；2.电气控制技术（1)三相异步电动机直接起动、停车的控制电路连接；（2)接触器联锁的三相交流异步电动机正、反转控制电路的连接；（3)按钮联锁的三相交流异步电动机正、反转控制电路的连接；（4)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；（5)万能转换开关控制三相异步电动机的正反转；（6)三相交流异步电动机Y-△（手动切换）启动控制电路的连接；（7)三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；（8)定子绕组串联电阻启动控制电路的连接；（9)三相交流异步电动机能耗制动控制电路的连接；（10)三相交流异步电动机反接制动控制电路的连接；（11)多台（3台及以下）电动机的顺序控制电路的连接；（12)电动机的往返行程控制电路的连接；（13)普通车床控制电路的连接；（14)电动葫芦控制电路的连接；（15)三相交流异步电动机既能点动，又能连续转动的控制电路连接；（16)两地控制电路的连接；（17)按钮切换的双速...
