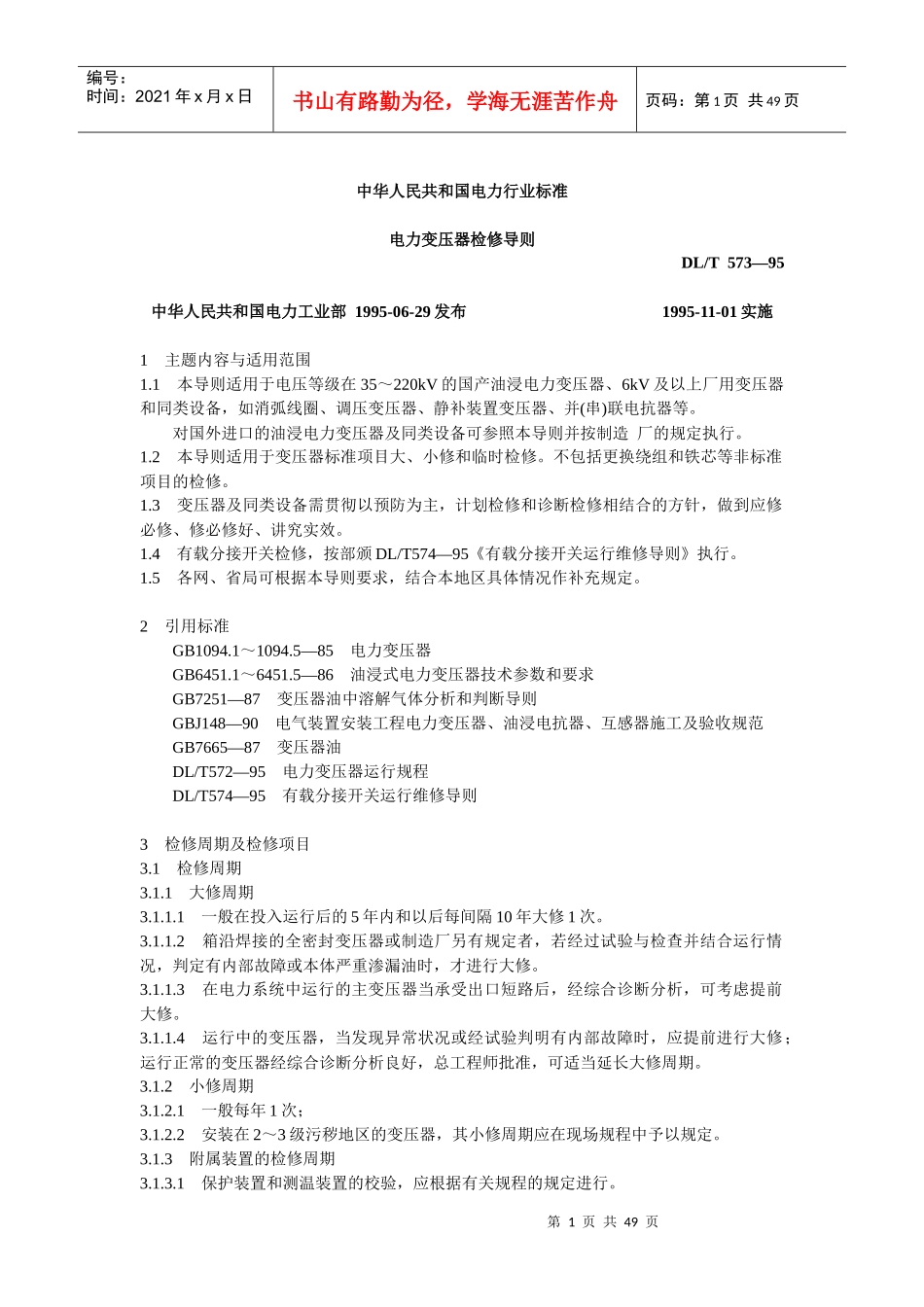

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页中华人民共和国电力行业标准电力变压器检修导则DL/T573—95中华人民共和国电力工业部1995-06-29发布1995-11-01实施1主题内容与适用范围1.1本导则适用于电压等级在35～220kV的国产油浸电力变压器、6kV及以上厂用变压器和同类设备，如消弧线圈、调压变压器、静补装置变压器、并(串)联电抗器等。对国外进口的油浸电力变压器及同类设备可参照本导则并按制造厂的规定执行。1.2本导则适用于变压器标准项目大、小修和临时检修。不包括更换绕组和铁芯等非标准项目的检修。1.3变压器及同类设备需贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修、修必修好、讲究实效。1.4有载分接开关检修，按部颁DL/T574—95《有载分接开关运行维修导则》执行。1.5各网、省局可根据本导则要求，结合本地区具体情况作补充规定。2引用标准GB1094.1～1094.5—85电力变压器GB6451.1～6451.5—86油浸式电力变压器技术参数和要求GB7251—87变压器油中溶解气体分析和判断导则GBJ148—90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB7665—87变压器油DL/T572—95电力变压器运行规程DL/T574—95有载分接开关运行维修导则3检修周期及检修项目3.1检修周期3.1.1大修周期3.1.1.1一般在投入运行后的5年内和以后每间隔10年大修1次。3.1.1.2箱沿焊接的全密封变压器或制造厂另有规定者，若经过试验与检查并结合运行情况，判定有内部故障或本体严重渗漏油时，才进行大修。3.1.1.3在电力系统中运行的主变压器当承受出口短路后，经综合诊断分析，可考虑提前大修。3.1.1.4运行中的变压器，当发现异常状况或经试验判明有内部故障时，应提前进行大修；运行正常的变压器经综合诊断分析良好，总工程师批准，可适当延长大修周期。3.1.2小修周期3.1.2.1一般每年1次；3.1.2.2安装在2～3级污秽地区的变压器，其小修周期应在现场规程中予以规定。3.1.3附属装置的检修周期3.1.3.1保护装置和测温装置的校验，应根据有关规程的规定进行。第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页3.1.3.2变压器油泵(以下简称油泵)的解体检修：2级泵1～2年进行1次，4级泵2～3年进行1次。3.1.3.3变压器风扇(以下简称风扇)的解体检修，1～2年进行1次。3.1.3.4净油器中吸附剂的更换，应根据油质化验结果而定；吸湿器中的吸附剂视失效程度随时更换。3.1.3.5自动装置及控制回路的检验，一般每年进行1次。3.1.3.6水冷却器的检修，1～2年进行1次。3.1.3.7套管的检修随本体进行，套管的更换应根据试验结果确定。3.2检修项目3.2.1大修项目3.2.1.1吊开钟罩检修器身，或吊出器身检修；3.2.1.2绕组、引线及磁(电)屏蔽装置的检修；3.2.1.3铁芯、铁芯紧固件(穿心螺杆、夹件、拉带、绑带等)、压钉、压板及接地片的检修；3.2.1.4油箱及附件的检修，包括套管、吸湿器等；3.2.1.5冷却器、油泵、水泵、风扇、阀门及管道等附属设备的检修；3.2.1.6安全保护装置的检修；3.2.1.7油保护装置的检修；3.2.1.8测温装置的校验；3.2.1.9操作控制箱的检修和试验；3.2.1.10无励磁分接开关和有载分接开关的检修；3.2.1.11全部密封胶垫的更换和组件试漏；3.2.1.12必要时对器身绝缘进行干燥处理；3.2.1.13变压器油的处理或换油；3.2.1.14清扫油箱并进行喷涂油漆；3.2.1.15大修的试验和试运行。3.2.2小修项目3.2.2.1处理已发现的缺陷；3.2.2.2放出储油柜积污器中的污油；3.2.2.3检修油位计，调整油位；3.2.2.4检修冷却装置：包括油泵、风扇、油流继电器、差压继电器等，必要时吹扫冷却器管束；3.2.2.5检修安全保护装置：包括储油柜、压力释放阀(安全气道)、气体继电器、速动油压继电器等；3.2.2.6检修油保护装置；3.2.2.7检修测温装置：包括压力式温度计、电阻温度计(绕组温度计)、棒形温度计等；3.2.2.8检修调压装置、测量装置及控制箱，并进行调试；3.2.2.9检查接地系统；3.2.2.10检修全部阀门和塞子，检查全部密封状态，处理渗漏油；3.2.2.11清扫油箱和附件，必要时进行补漆；3.2.2.12清扫外绝缘和检查导电接头(...
