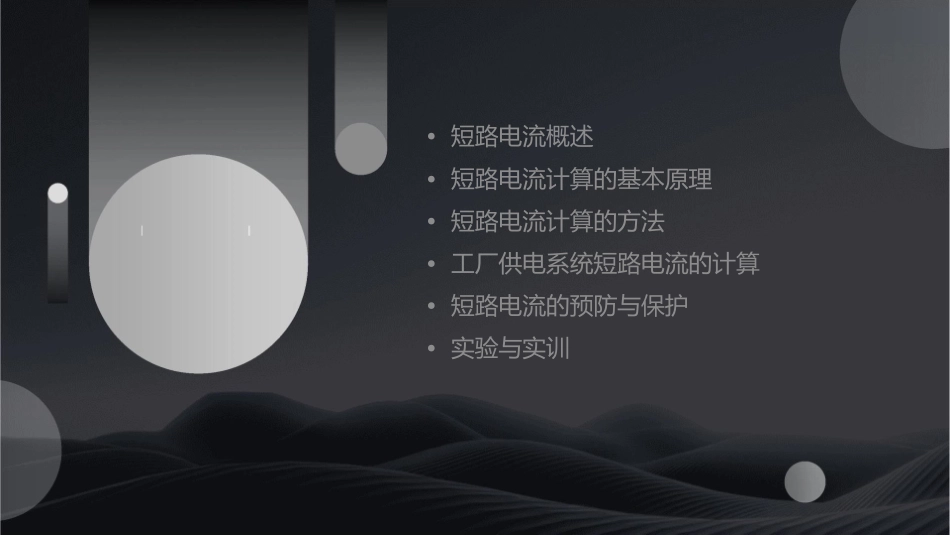

工厂供电短路电流及其计算课件_第2页
2/27

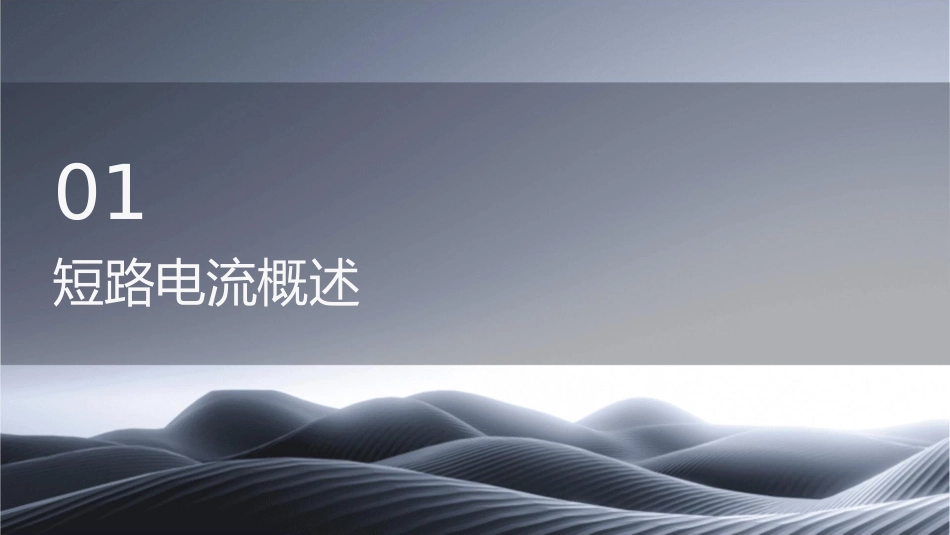

工厂供电短路电流及其计算课件_第3页
3/27
•短路电流概述•短路电流计算的基本原理•短路电流计算的方法•工厂供电系统短路电流的计算•短路电流的预防与保护•实验与实训01短路电流概述定义与分类定义短路是指正常供电的相线(A相、B相、C相)与大地之间意外或有意通过并不高阻抗的接地金属部分连接起来的短回路。分类单相短路、两相短路和三相短路。短路电流的产生原因电气设备故障、电线绝缘老化、恶劣天气影响等。过程当发生短路时,短路电流会迅速超过额定电流,导致电气设备过载、烧毁,甚至引起火灾。短路电流的危害010203设备损坏停电影响人身伤害短路电流往往导致电气设备过载、烧毁,甚至引起火灾,对设备造成严重损坏。短路可能导致整个工厂或部分区域的停电,对生产和生活造成严重影响。在某些情况下,短路电流可能直接导致人员触电伤亡。02短路电流计算的基本原理欧姆定律总结词欧姆定律是电路中电流与电压成正比,与电阻成反比的基本原理。详细描述在计算短路电流时,欧姆定律可用于计算电路中的电流,公式为I=U/R,其中I为电流,U为电压,R为电阻。基尔霍夫定律总结词基尔霍夫定律是电路理论的基本原理,它表述了电路中电流和电压的关系。详细描述基尔霍夫定律包括两个部分:基尔霍夫电流定律和基尔霍夫电压定律。在短路电流计算中,基尔霍夫电流定律尤为重要,它表述了电路中各支路电流之和等于零。短路电流计算的假设条件总结词短路电流计算的假设条件包括电路为线性电路、电源为理想电源、电阻为恒定电阻。详细描述在计算短路电流时,通常假设电路为线性电路,即电路中的元件关系是线性的;电源为理想电源,即电压和电流不受外部因素影响;电阻为恒定电阻,即电阻值不随温度和电压变化而变化。03短路电流计算的方法三相短路电流计算计算公式三相短路电流计算公式基于欧姆定律和基尔霍夫定律,通过计算电路中的电阻、电感和电容来得到短路电流。短路类型三相短路是最常见的短路类型,其短路电流计算方法相对简单。影响因素三相短路电流的大小受到电源电压、负载阻抗、电缆阻抗和断路器阻抗等因素的影响。两相短路电流计算短路类型计算公式影响因素两相短路是一种较为常见的短路类型,其短路电流计算方法与三相短路类似。两相短路电流计算公式同样基于欧姆定律和基尔霍夫定律,通过计算电路中的电阻、电感和电容来得到短路电流。两相短路电流的大小受到电源电压、负载阻抗、电缆阻抗和断路器阻抗等因素的影响。单相短路电流计算短路类型单相短路是一种较为特殊的短路类型,其短路电流计算方法与前两种类型略有不同。计算公式单相短路电流计算公式需要考虑电源电压、负载阻抗、电缆阻抗和断路器阻抗等因素,通过计算得到短路电流。影响因素单相短路电流的大小受到电源电压、负载阻抗、电缆阻抗和断路器阻抗等因素的影响。同时,单相短路的故障点也可能会对短路电流产生影响。04工厂供电系统短路电流的计算工厂供电系统的组成输电线路配电所将电能从电源输送将电能分配到各个车间及设备。到工厂。电源变电所用电设备将电能降压并输送各种机械、电子设备等。为工厂提供电能。到工厂各个区域。工厂供电系统短路电流的计算步骤4.根据欧姆定律,计算总电阻与总电抗之比,得到短路电流。2.根据短路条件,计算短路电流的初值。5.根据短路电流值,判断对供电系统的影响。1.确定短路类型及3.考虑短路电流的持续时间。短路点。工厂供电系统短路电流计算实例实例1某工厂供电系统在2km处发生三相短路,已知电源电压为110kV,线路阻抗为0.01Ω/km,求短路电流。实例2某工厂供电系统在变电所出口发生单相短路,已知电源电压为35kV,线路阻抗为0.05Ω/km,求短路电流。05短路电流的预防与保护短路电流的预防措施01020304确保电缆和设备的正确安装和日常维护,以避免过载和短路。对电缆和设备的定期检查和维护,以确保其状态良好,防止老化或损坏。建立完善的电气安全制度,加强员工安全意识培训。定期进行预防性试验,确保电缆和设备的电气性能符合标准。短路电流的保护装置断路器熔断器继电保护装置用于切断短路电流,保护电路和设备。当电流超过预定值时,熔断器会熔断,切断电流。用于监测电路中的电流、电压等参数,当...
