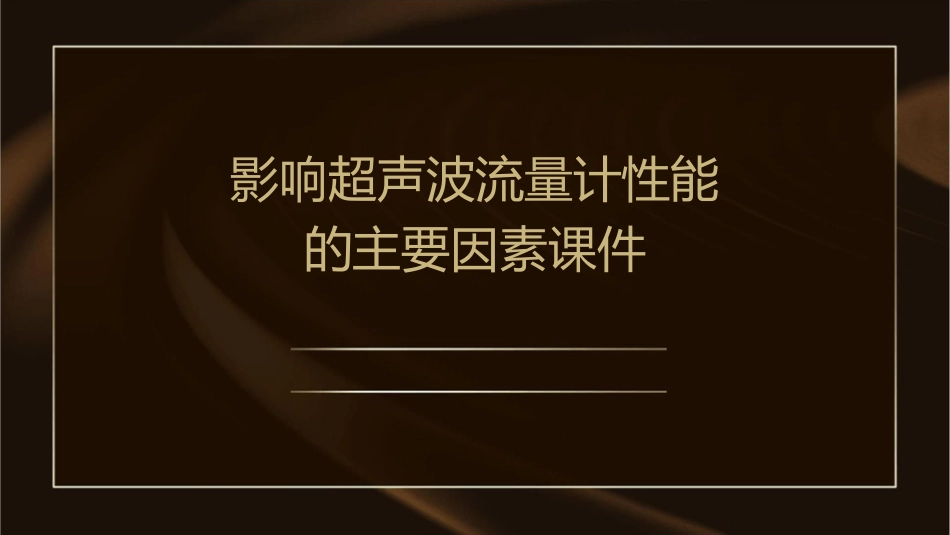

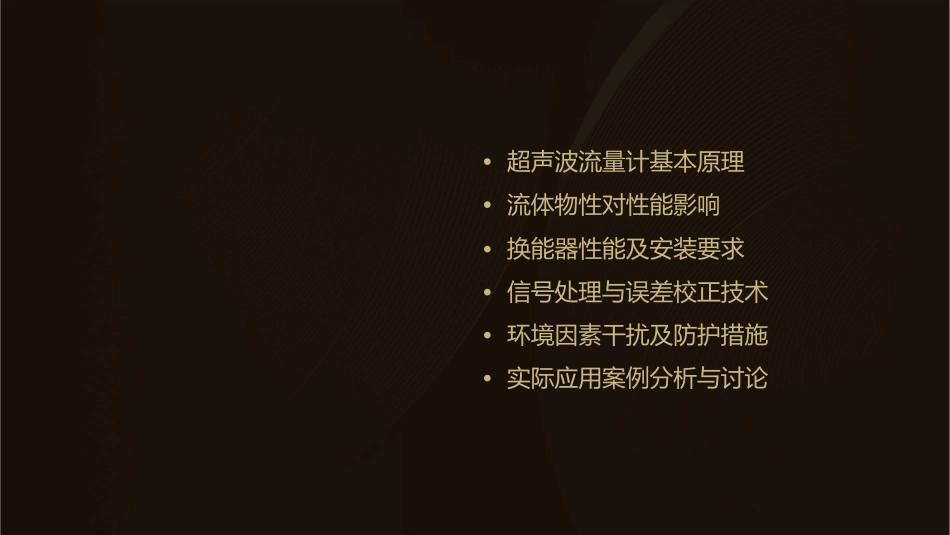

影响超声波流量计性能的主要因素课件•超声波流量计基本原理•流体物性对性能影响•换能器性能及安装要求•信号处理与误差校正技术•环境因素干扰及防护措施•实际应用案例分析与讨论CHAPTER01超声波流量计基本原理超声波传播特性010203声速衰减反射与折射在流体中传播速度与流体温度、成分和状态（如压力）有关，影响测量精度。随着传播距离增加，超声波信号逐渐减弱，可能导致信号失真或无法检测。在不同介质界面，超声波会发生反射和折射，影响信号接收和测量准确性。流量计工作原理时差法多普勒效应法速度面积法通过测量超声波在流体中顺流和逆流传播时间差，计算流体速度，从而得到流量。利用超声波在流体中散射产生的多普勒频移，测量流体速度并计算流量。通过测量流体截面上多点速度，结合截面面积计算流量。测量方法及优势宽测量范围可测量高、低流速及多种流体，满足不同工业应用需求。非接触式测量无需破坏管道结构，降低安装和维护成本，适用于各种管径和流体类型。高精度测量采用先进信号处理技术，提高测量精度和稳定性，减小误差。CHAPTER02流体物性对性能影响流体密度与粘度变化流体密度变化超声波在流体中传播时，其速度与流体密度密切相关。当流体密度发生变化时，超声波的传播速度也会相应改变，从而影响流量计的测量精度。粘度变化流体的粘度会影响超声波在其中的传播衰减。随着粘度的增加，超声波的衰减也会增大，导致信号强度减弱，测量误差增大。声速与衰减系数波动声速波动声速是超声波流量计测量流量的关键参数之一。然而，声速会受到温度、压力、流体成分等多种因素的影响而发生波动，从而影响流量计的测量精度。衰减系数波动衰减系数反映了超声波在流体中传播时的能量损失。当衰减系数发生变化时，会导致超声波信号的强度发生变化，从而影响流量计的测量精度。非均匀流场及脉动流影响非均匀流场在非均匀流场中，流体的速度分布不均匀，会导致超声波在流体中的传播路径发生偏移，从而影响流量计的测量精度。脉动流影响脉动流是指流体中存在周期性变化的流动现象。脉动流会导致超声波在流体中的传播速度和时间发生变化，从而影响流量计的测量精度。CHAPTER03换能器性能及安装要求换能器类型选择及特点分析压电式换能器利用压电效应实现电能与声能转换，具有结构简单、成本低廉、工作稳定等优点，但易受温度和压力影响。磁致伸缩式换能器利用磁致伸缩效应实现电能与声能转换，具有测量精度高、抗干扰能力强等优点，但成本较高。安装位置和方向对性能影响安装位置选择应选择流体流动稳定、无涡流和湍流的管段进行安装，以保证测量精度。安装方向要求换能器应垂直于管道轴线安装，以确保声波在管道中传播方向与流体流动方向一致，降低测量误差。换能器间距调整策略调整原则在保证声波能够覆盖整个管道截面的前提下，尽量减小换能器间距，以提高测量精度和分辨率。调整方法根据管道直径、流体性质和测量精度要求等因素，选择合适的换能器间距，并进行实际测试验证。CHAPTER04信号处理与误差校正技术信号放大、滤波与数字化处理方法信号放大滤波处理数字化处理采用高性能放大器，提高信号幅度，降低噪声干扰，确保信号质量。通过模拟或数字滤波器，消除高频噪声和干扰，提取有效信号，提高信噪比。采用高速ADC进行信号采样和量化，利用数字信号处理技术进行进一步处理和分析，提高测量精度和稳定性。误差来源分析及校正方法误差来源分析超声波流量计测量过程中可能出现的误差来源，如传播时间测量误差、流体温度变化、管道条件等。校正方法针对不同误差来源，采取相应的校正方法，如温度补偿、压力补偿、零点校准等，降低误差影响，提高测量精度。提高测量精度和稳定性措施优化传感器设计改进传感器结构、材料和制造工艺，提高传感器性能，确保测量准确性和稳定性。多路径测量采用多路径测量方法，对流体进行多点测量，取平均值作为测量结果，降低误差影响。定期维护与校准定期对超声波流量计进行维护和校准，确保其性能处于最佳状态。CHAPTER05环境因素干扰及防护措施温度、压力变化对性能影响温度影响压力影响超声波在介质中传播速度受温度影响，导致流量测量...
