110kV紫朱线防风偏治理工程施工安全技术组织措施VIP免费

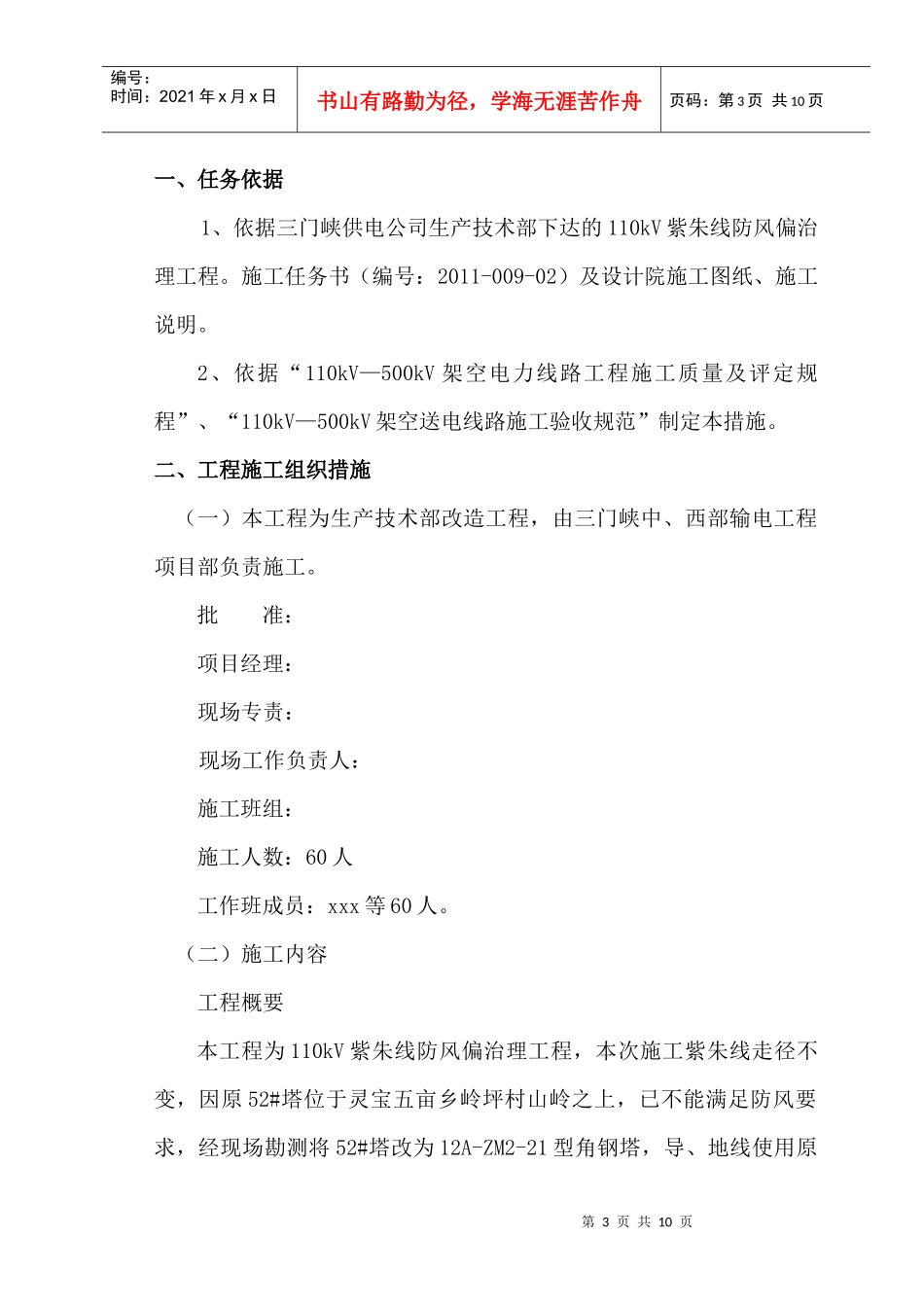

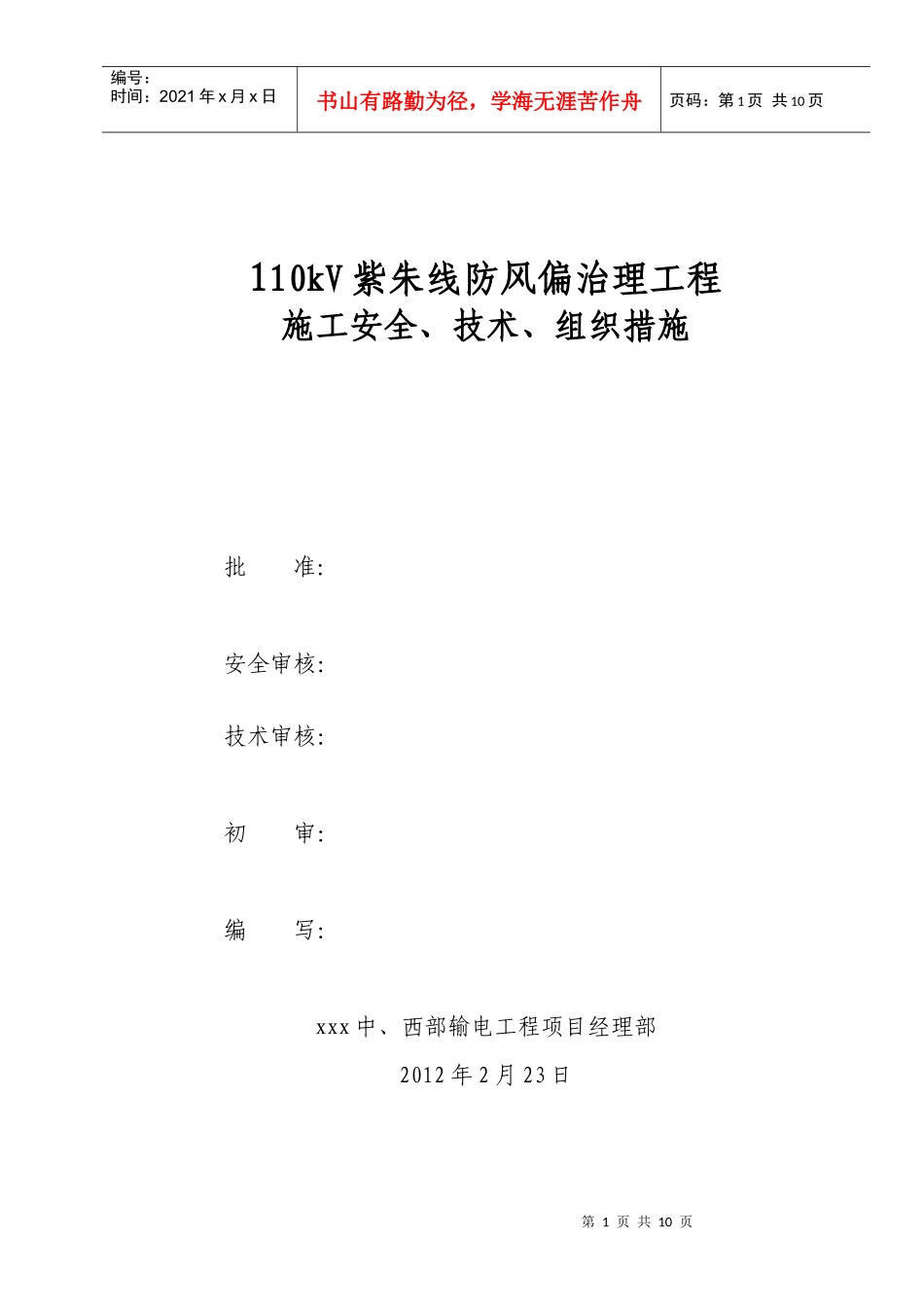

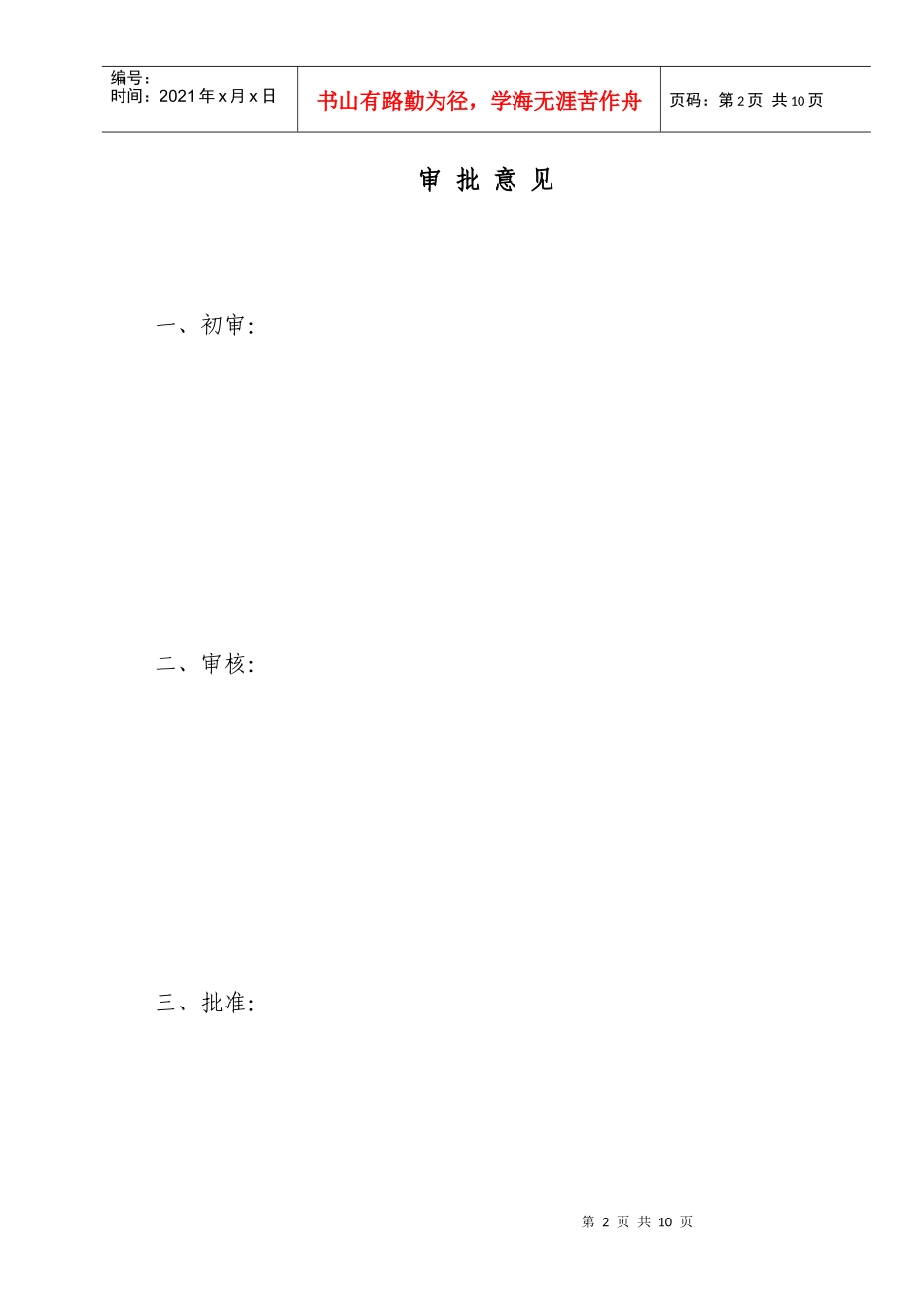

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页110kV紫朱线防风偏治理工程施工安全、技术、组织措施批准：安全审核：技术审核：初审：编写：xxx中、西部输电工程项目经理部2012年2月23日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页审批意见一、初审：二、审核：三、批准：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页一、任务依据1、依据三门峡供电公司生产技术部下达的110kV紫朱线防风偏治理工程。施工任务书（编号：2011-009-02）及设计院施工图纸、施工说明。2、依据“110kV—500kV架空电力线路工程施工质量及评定规程”、“110kV—500kV架空送电线路施工验收规范”制定本措施。二、工程施工组织措施（一）本工程为生产技术部改造工程，由三门峡中、西部输电工程项目部负责施工。批准：项目经理：现场专责：现场工作负责人：施工班组：施工人数：60人工作班成员：xxx等60人。（二）施工内容工程概要本工程为110kV紫朱线防风偏治理工程，本次施工紫朱线走径不变，因原52#塔位于灵宝五亩乡岭坪村山岭之上，已不能满足防风要求，经现场勘测将52#塔改为12A-ZM2-21型角钢塔，导、地线使用原第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页有LGJ-185/45型钢芯铝绞线、GJ-50型镀锌钢绞线。光缆50#-53#为OPGW-54/24型光缆。原线路相序保持不变。全线采用FXBW-110/120型复合绝缘子，新立直线杆塔采用独立挂点双串形式。拆除原110kV紫朱线52#塔。（110ZM-21）（三）施工工作安排1、施工计划110kV紫朱线计划停电时间为四天，停电后铁塔组立两天；提升导、地线，调整弧垂及验收除缺两天。2、停电前的工作（1）紫朱线改造共1基基础浇筑完成，接地埋设完成，基础养护时间已到，其强度已满足铁塔组立要求。（2）所有施工材料、设备运输到位，施工现场布置到位。防止停电后因材料、施工工器具准备不周延误施工工期。（3）紫朱线新建52#组立一部分铁塔。等待停电后继续组立。（4）施工通道畅通，现场施工环境保证良好。做好施工通道工作，防止停电后通道受阻，影响正常施工。3、停电后的工作：（1）停电后先做好验电、挂地线、挂警示牌的工作。（2）组立52#塔，提升紫朱线原50#-原53#之间导、地线及光缆，计划时间两天。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页（3）拆除原52#杆塔，对新建52#塔进行附件安装，调整弧垂，验收除缺计划时间2天。三、现场施工技术措施1、开工前组织技术人员编写施工方案、分部工程施工作业指导书，并报上级技术部门审核批准。2、每项分部工程开工前要对工作班成员进行技术交底，对施工重要环节要特殊说明。使工作班成员熟知作业程序、施工技术要求、作业方法、施工质量标准。3、加强过程控制：质检人员和施工管理人员要加强检查，发现问题及时解决。检查验收要高标准、严要求，杜绝质量通病、提高施工工艺水平。4、落实各项成品保护措施，防止成品损坏。5、施工过程中按照技术方案中的质量要求，对施工过程进行控制，使施工质量处于受控状态。铁塔组立工程技术质量控制措施分别如下：铁塔组立工程（1）铁塔组立技术要求及质量要求依据施工现场《杆塔组立作业指导书》。（2）铁塔的组装工艺、塔杆弯曲、塔身倾斜、螺栓紧固标准等按《110kV—500kV架空输电线路施工及验收规范》（GB50233-2005）、《钢结构工程施工及验收规范》（GB50205-95）中的有关规定执行。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页（3）吊件和铁塔的绑扎处采取保护措施，起吊塔片应视情况进行结构补强，防止塔材出现表面损伤或变形。6、拆除工作拆除原线路铁塔时，要做到导线保护。塔材要用绳索传递，不得抛扔。7、现场清理（1）工程完工后清理检查塔上有无遗留物，确保送电安全。（2）施工用临时地锚坑、杆塔基坑及时回填，尽可能恢复原始地貌。（3）施工现场生活垃圾、建筑...
